Fonction
Régulation pour la commande et le réglage de vitesse d’une pompe à haut rendement dans les systèmes de chauffage solaires et conventionnels.

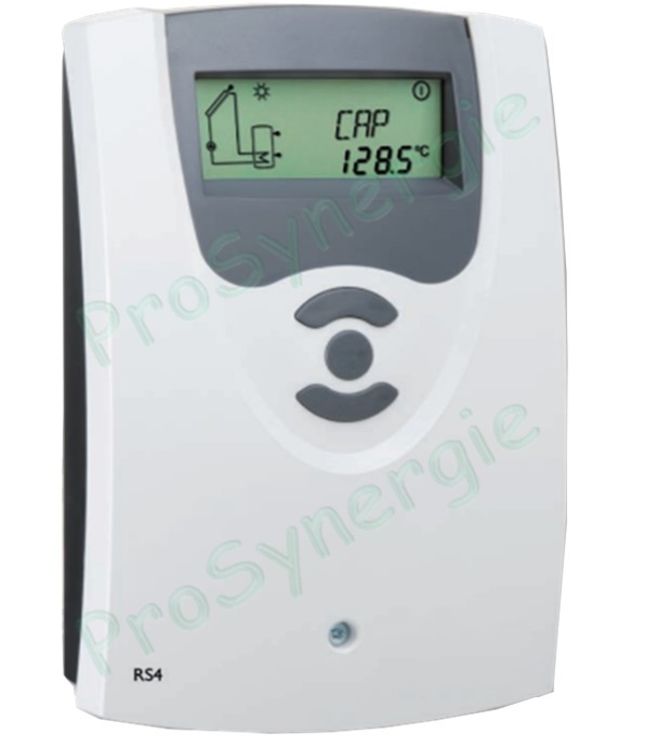

Repérages :
- 1 - Couvercle de protection
- 2 - Ecran de visualisation
- 3 - Clavier bouton de commande
- 4 - Fusible
- 5 - Passe câbles de raccordement électrique
Caractéristiques :
- Entrées : 4 sondes de température PT1000, 1 sonde Grundfos Direct SensorTM VFD
- Sorties : 2 relais semi-conducteurs, 1 sortie PWM
- Fréquence PWM : 512Hz
- Tension PWM : 10,5V
- Pouvoir de coupure : 1(1)A, 240V (relais semi-conducteur)
- Pouvoir total de coupure : 2A, 240V
- Alimentation : 100–240V (50–60Hz)
- Type de connexion : X
- Stand-by : 0,59W
- Classe des régulateurs de température : I
- Contribution à l’efficacité énergétique : 1%
- Fonctionnement : type 1.C.Y
- Tension de choc : 2,5kV
- Interface de données : VBus®
- Sortie de courant VBus® : 35mA
- Fonctions : contrôle de fonctionnement, compteur d’heures de fonctionnement, fonction capteurs tubulaires, fonction thermostat, réglage de vitesse, option drainback et booster et bilan calorimétrique
- Boîtier : plastique, PC-ABS et PMMA
- Montage : mural ou dans un tableau de commande
- Affichage / Ecran : écran System-Monitoring pour visualiser l’ensemble de l’installation, affichage 16 segments, affichage 7 segments, 8 symboles pour contrôler l’état du système
- Commande : 3 touches
- Type de protection : IP 20 / IEC 60529
- Classe de protection : I
- Température ambiante : 0…40 °C
- Degré de pollution : 2
- Dimensions : 172x111x49mm
