Fonction
Le groupe de transfert solaire permet; à l'aide de sa régulation; d'effectuer le transfert du circuit primaire solaire entre le ou les panneaux et l'échangeur du ballon.

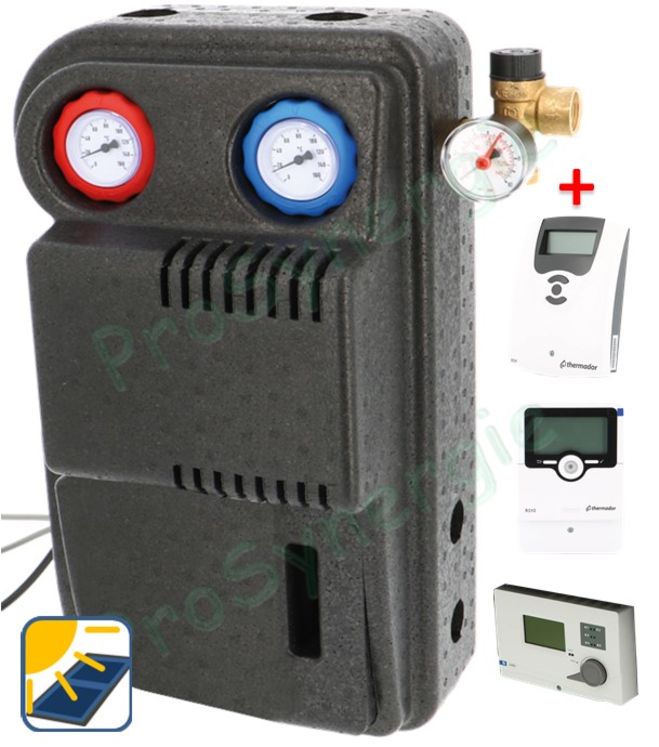

Repère sur la présentation
| Repère |
Désignation |
| 1 |
Vanne de départ avec thermomètre |
| 2 |
Tube de départ |
| 3 |
Dégazeur manuel |
| 4 |
Connecteur de tuyau remplissage/rinçage |
| 5 |
Vannes de remplissage |
| 6 |
Coque d'isolation |
| 7 |
Débitmètre avec remplissage/rinçage du système solaire |
| 8 |
Adaptateur pour circulateur 130 mm |
| 9 |
Circulateur solaire |
| 10 |
Vanne de retour avec thermomètre et clapet anti-retour |
| 11 |
Clapet anti-retour |
| 12 |
Raccordement vase d'expansion |
| 13 |
Manomètre |
| 14 |
Soupape de sécurité solaire |
| 15 |
Régulation solaire RS4 |
Caractéristiques
- Température max de fonctionnement : 130°C
- Pression de service à froid : 2 bars
- Tarage soupape : 6 bars
- Échelle manomètre : 0 à 10 bars
- Alimentation électrique : 230V - 50 Hz
- Échelle du débitmètre : 2 à 12 l/min.
- Connexions des circuits de départ et de retour : 3/4" F
- Connexion soupape de sécurité solaire : 3/4" F
- Raccordement vase d'expansion : 3/4" M
- Connexions pour le remplissage : 3/4" M
Mise en service
- Fermer complètement la vanne du débitmètre et se raccorder aux vannes de remplissage,
- Faire circuler l'eau jusqu'à ce qu'elle ressorte nette en pensant bien à forcer l'ouverture du clapet anti-retour en tournant de 45° la vanne de retour (couleur bleue),
- Répéter l'opération cette fois-ci pour le remplissage avec le fluide glycolé dilué à 50% en fermant la vanne de retour située sous le débitmètre jusqu'à atteindre une pression de 2 bar dans l'installation,
- Rouvrir la vanne du débitmètre,
- Effectuer la purge et le dégazage du circuit, en faisant circuler le fluide à la vitesse maximale de la pompe puis rajouter du fluide si nécessaire
