Fonction:

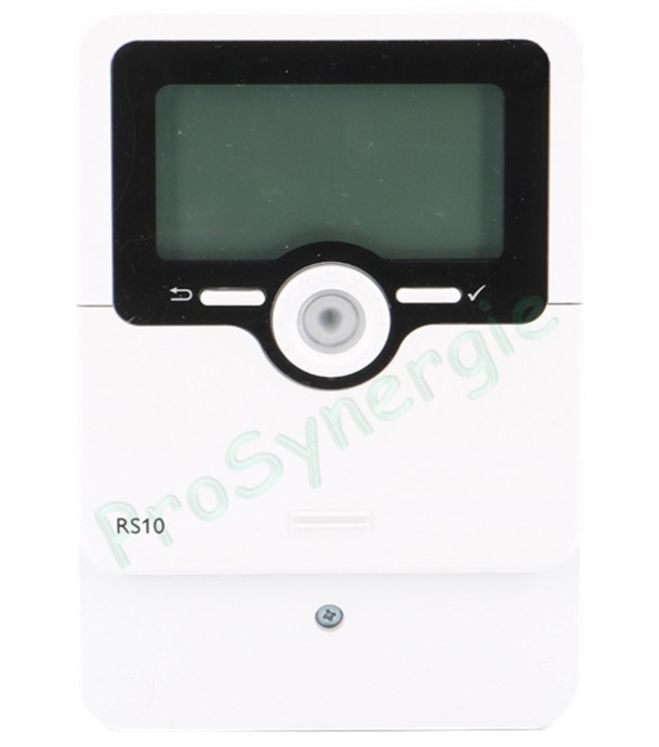

Le RS10 est une régulation solaire qui possède des fonctionnalités optimisées pour une utilisation dans les petites et moyennes installations de chauffage solaire.
Elle offre aussi 10 systèmes pré-configurés. La RS10 est la première régulation de son genre à inclure un contrôle de fonctionnement automatique conforme à la directive VDI 2169.
Le régulateur est également équipé d’un relais basse tension sans potentiel pour le chauffage d’appoint et d’une entrée d’impulsions pour effectuer des bilans calorimé-triques avec un débitmètre V40.
Avantages :
- 3 sorties relais (dont 1 relais basse tension sans potentiel)
- 4 entrées pour les sondes de température PT1000, PT500 ou KTY
- 1 entrée d’impulsions V40
- 2 sorties PWM pour le réglage de vitesse des pompes à haut rendement.
- 10 systèmes de base au choix
- Contrôle de fonctionnement automatique conforme à VDI 2169
Carractéristiques techniques :
- Entrées : pour 4 sondes de température PT1000, PT500 ou KTY, 1 entrée d’impulsions V40.
- Sorties : 2 relais semi-conducteurs, 1 relais basse tension sans potentiel, 2 sorties PWM.
- Fréquence PWM : 1000 Hz
- Tension PWM : 10,5 V
- Capacité de coupure :
- 1A, 240V (relais semi-conducteur)
- 1A, 30V (relais sans potentiel)
- Capacité totale de coupure : 2A, 240V
- Alimentation : 100–240V (50–60Hz)
- Type de connexion : X
- Stand-by : 0,71W
- Classe des régulateurs de température : I
- Contribution à l’efficacité énergétique : 1%
- Fonctionnement : type 1.B.C.Y
- Tension de choc : 2,5kV
- Interface de données : VBus®
- Sortie de courant VBus®: 60mA
- Fonctions : compteur d’heures de fonctionnement, fonction capteurs tubulaires, fonction thermostat, réglage de vitesse, et bilan calorimétrique. Paramètres ré-glables et options pouvant être activées ultérieurement (à travers le menu), fonc-tions bilan et diagnostic, contrôle de fonctionnement conforme à VDI 2169.
- Boîtier : en plastique, PC-ABS et PMMA
- Montage : mural, également encastrable dans un panneau de commande.
- Affichage / écran : écran System-Monitoring lumineux pour visualiser l’ensemble de l’installation, affichage 16 segments, 8 symboles et témoins lumineux de contrôle (Lightwheel®)
- Commande : 4 touches et 1 actionneur rotatif (Lightwheel®)
- Type de protection : IP 20 / EN 60529
- Classe de protection : I
- Température ambiante : 0…40 °C
- Degré de pollution : 2
- Fusible : T2A
- Altitude maximale : 2000m (MSL)
- Dimensions : 110x166x47mm
Repères :
Configurations de montage du système de chauffage solaire avec :
- 1 - 1 réservoir (page 10)
- 2 - 2 réservoirs et échange de chaleur (page 11)
- 3 - 1 réservoir et chauffage d’appoint (page 12)
- 4 - 1 réservoir et 1 vanne à 3 voies pour la charge stratifiée du réservoir (page 13)
- 5 - 2 réservoirs et logique de vanne (page 14)
- 6 - 2 réservoirs et logique de pompe (page 15)
- 7 - capteurs est/ouest (page 16)
- 8 - 1 réservoir et 1 chaudière à combustible solide (page 17)
- 9 - 1 réservoir et augmentation du retour (page 18)
- 10 - 1 réservoir et évacuation de l’excès de chaleur (page 19)
Equipements :
- A : Capteurs avec sonde capteu
- B : Réservoir 1 et 2 avec échangeur thermique
- C : Vanne à 3 voies seul(e) le sens du courant / la position de commutation de la vanne est indiqué(e).
- D : Sonde de température
- E : Circuit de chauffage (augmentation retour)
- F : Pompes
- G : Chauffage d’appoint avec symbole de chaudière
