Caisson d´extraction VEC (tri) C4
Marque : Aldes
Référence : SITE006194
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Ventilateur d'extraction pour système VMC.
• Collectif neuf et rénovation (C4 : 400°C - 1/2 h).
MISE EN OEUVRE
• Combles / locaux techniques.
• Intérieure / extérieure.
DESCRIPTION

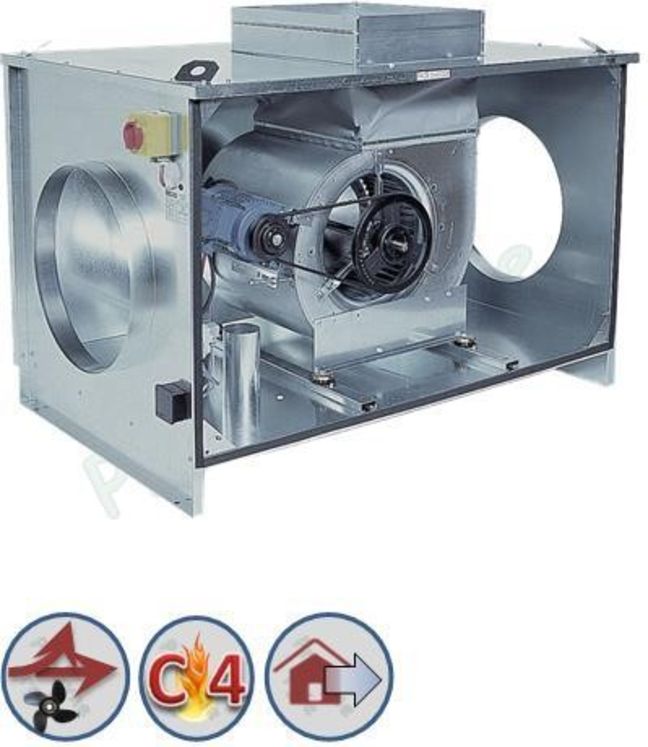

• Caisson en tôle galvanisée, 2 piquages aspiration sur les côtés et 1 piquage refoulement sur le dessus.
• Ventilateur à action sur rails à glissière et désolidarisé du caisson par plots anti-vibratiles*, entraînement poulie-courroie, avec poulie motrice réglable. (*) Excepté CVEC 240H, MV fixé sur couvercle.
• Interrupteur de proximité cadenassable IP 55 de série.
- GAMME avec choix d'options (Cf. catalogue spécialiste habitat collectif) .
- Options disponibles : disjoncteur monté, caisson vissé, motorisation 60 Hz, motorisation 2 V...
Nous consulter.
ENCOMBREMENTS - POIDS
| Type | L (mm) | H (mm) | P (mm) | Refoulement (mm) | Ø N (mm) | Nb de piquages | Pds (Kg) |
|---|---|---|---|---|---|---|---|
| C.VEC 240 H | 780 | 685 | 657 | 250 x 300 | 315 | 2 | 51 |
| VEC 271 | 1180 | 675 | 737 | 270 x 336 | 400 | 2 | 75 |
| VEC 271 H | 1180 | 675 | 737 | 270 x 336 | 500 | 2 | 75 |
| VEC 321 | 1180 | 675 | 737 | 322 x 400 | 400 | 2 | 80 |
| VEC 321 H | 1180 | 675 | 737 | 322 x 400 | 500 | 2 | 80 |
| VEC 382 | 1411 | 943 | 941 | 455 x 535 | 500 | 2 | 150 |
| VEC 382 H | 1411 | 943 | 941 | 455 x 535 | 630 | 2 | 150 |
| VEC 452 | 1411 | 943 | 941 | 455 x 535 | 500 | 2 | 170 |
MANCHETTES SOUPLES M0
| Type | Aspiration Ø (mm) | Refoulement Ø (mm) |
|---|---|---|
| CVEC 240 H | 315 | 400 + cadre |
| VEC 271 - 321 | 400 | 500 |
| VEC 271 H - 321 H | 500 | 630 |
| VEC 382 - 452 | 500 | 630 |
| VEC 382 H | 630 | 800 |
CARACTERISTIQUES ELECTRIQUES
| Type | Clt. feu | Nb de pôles | Puis. nom. moteur (kW) | Intensité maxi (A) | Puis. maxi cons. (W) |
|---|---|---|---|---|---|
| C.VEC 240 H | C4 | 4 | 0,37 | 1,5 | 425 |
| 271 A | C4 | 4 | 0,37 | 2 | 500 |
| 271 B | C4 | 4 | 0,55 | 2 | 775 |
| 271 H | C4 | 4 | 0,37 | 2 | 500 |
| 321 A | C4 | 4 | 0,37 | 1,8 | 650 |
| 321 B | C4 | 4 | 0,55 | 2,4 | 750 |
| 321 C | C4 | 4 | 0,75 | 2,4 | 1150 |
| 321 H | C4 | 4 | 0,37 | 1,8 | 650 |
| 382 A | C4 | 4 | 0,75 | 2,4 | 1250 |
| 382 B | C4 | 4 | 1,1 | 3,2 | 2000 |
| 382 C | C4 | 4 | 1,8 | 4,3 | 2500 |
| 382 H | C4 | 4 | 0,75 | 2,4 | 1250 |
| 452 A | - | 4 | 1,5 | 4,3 | 1500 |
| 452 B | C4 | 4 | 1,8 | 5,3 | 2000 |
| 452 C | C4 | 4 | 3 | 8,5 | 3000 |
