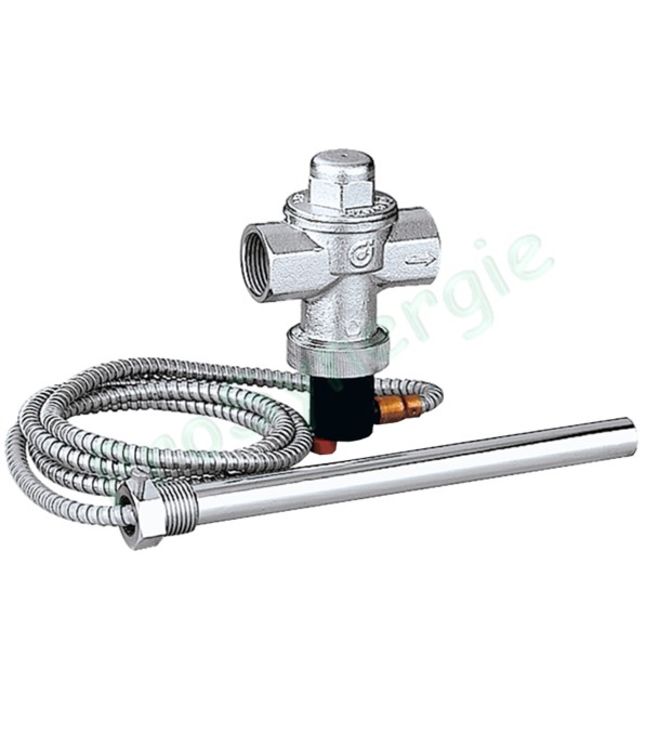

Soupape de sécurité thermique pour échangeur de sécurité (type 543) raccord ØF 3/4´´ - ouverture à 95°C (maxi 110°C / 10 bars / 100KW) + Sonde ØM 1/2´´ long. 197mm capillaire long. 1.3m
Fonction
Les soupapes de sécurité thermiques sont utilisées pour la protection des chaudières à combustible solide d'une puissance inférieure à 100 Kw.
En cas de surchauffe accidentelle, le refroidissement de la chaudière est assuré par l'ouverture de la soupape qui évacue l'eau chaude.
La pose d'une soupape de sécurité chauffage reste obligatoire. La régulation de la température de la chaudière ne peut en aucun cas être assurée par la soupape seule
Description
La soupape de sécurité thermique est un appareil qui limite la température de l’eau dans les chaudières polycombustibles ou à combustible solide équipé d’un ballon d’eau chaude incorporé ou d’un serpentin de refroidissement.
La soupape est conforme à EN 14597; elle peut également être installée sur des générateurs à combustible solide d’une puissance inférieure à 100 kW, utilisés conformément aux dispositions des normes EN 12828, UNI 10412-2 et EN 303-5.
- Pmax d’exercice: 10 bar.
- Plage de température : 5–110 °C.
- Température de tarage 98 °C (0/-4 °C)
- Débit de décharge avec une ∆p de 1 bar et T=110 °C : 3000 l/h.
- Longueur du capilaire : 1300 m.
Gamme
| Référence | A | B | C | D | E | F | Poids (kg) |
| THEST543 | 3/4' | Ø 40 | 42 | 86 | Ø 42 | 70 | 1,06 |
