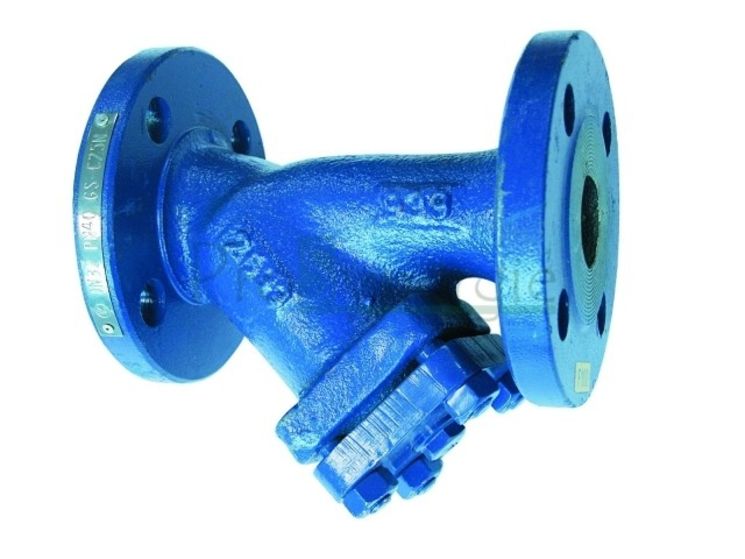

Corps acier ASTM A216WCB - Cartouche inox 304 démontable
Joint Graphite - Bouchon de purge acier C35E
Montage horizontal ou vertical avec fluide ascendant
Respecter le sens de passage indiqué sur le corps par une flèche
Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) | Maille ( mm ) |
235015 |
15 |
GN25/40 |
40 |
-20 |
400 |
130 |
1 |
235020 |
20 |
GN25/40 |
40 |
-20 |
400 |
150 |
1 |
235025 |
25 |
GN25/40 |
40 |
-20 |
400 |
160 |
1 |
235032 |
32 |
GN25/40 |
40 |
-20 |
400 |
180 |
1 |
235040 |
40 |
GN25/40 |
40 |
-20 |
400 |
200 |
1 |
235050 |
50 |
GN25/40 |
40 |
-20 |
400 |
230 |
1 |
235065 |
65 |
GN25/40 |
40 |
-20 |
400 |
290 |
1,25 |
235080 |
80 |
GN25/40 |
40 |
-20 |
400 |
310 |
1,25 |
235100 |
100 |
GN25/40 |
40 |
-20 |
400 |
350 |
1,6 |
