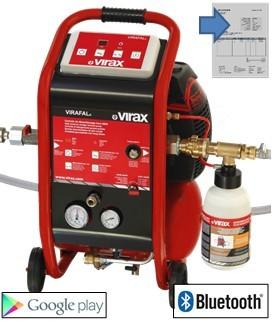

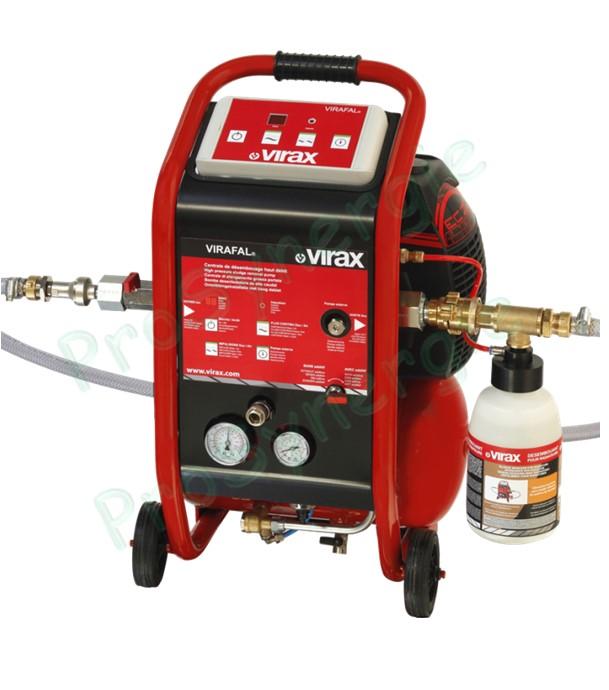

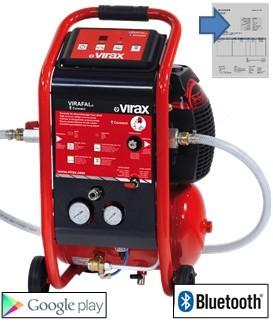

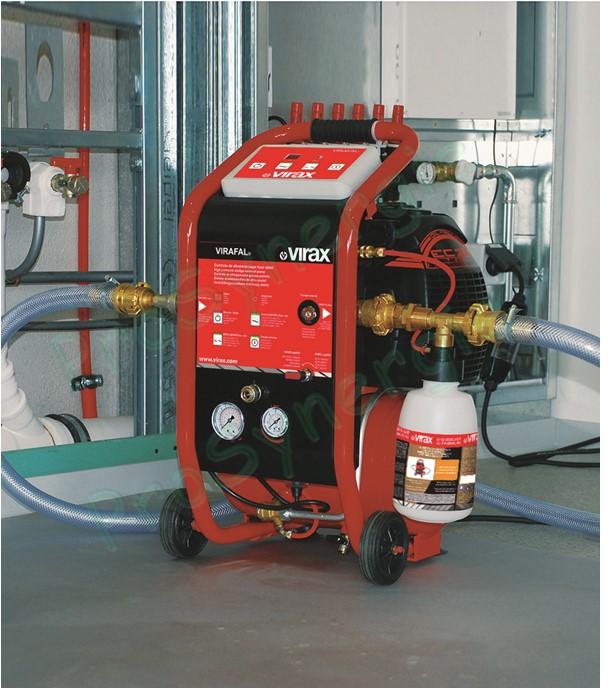

Réparation de la désemboueuse à injection et air comprimé Virafal Virax

Aide au choix des pièces détachées pour la réparation de la centrale de désembouage Virafal

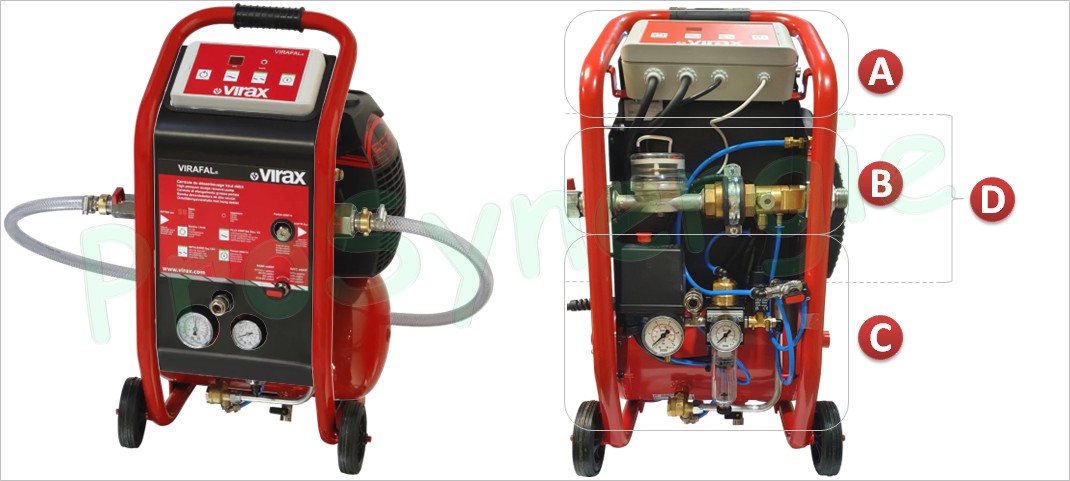

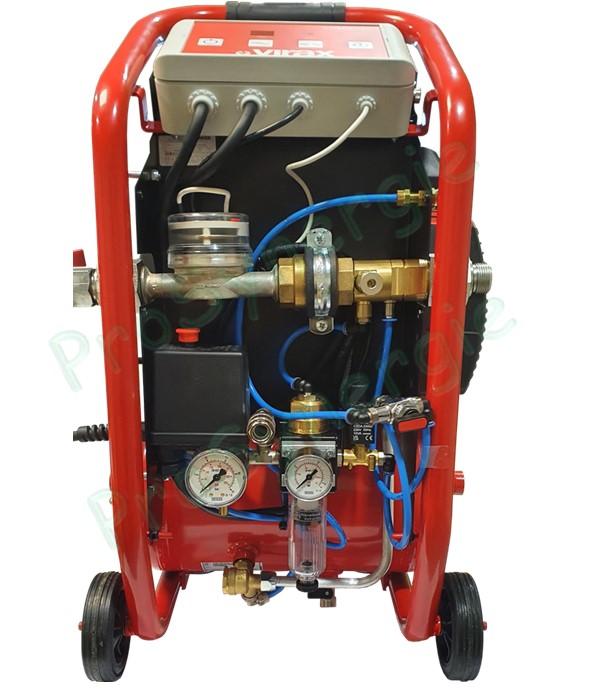

Présentation des différents ensembles de la pompe de désembouage Virafal

Repère Enseble

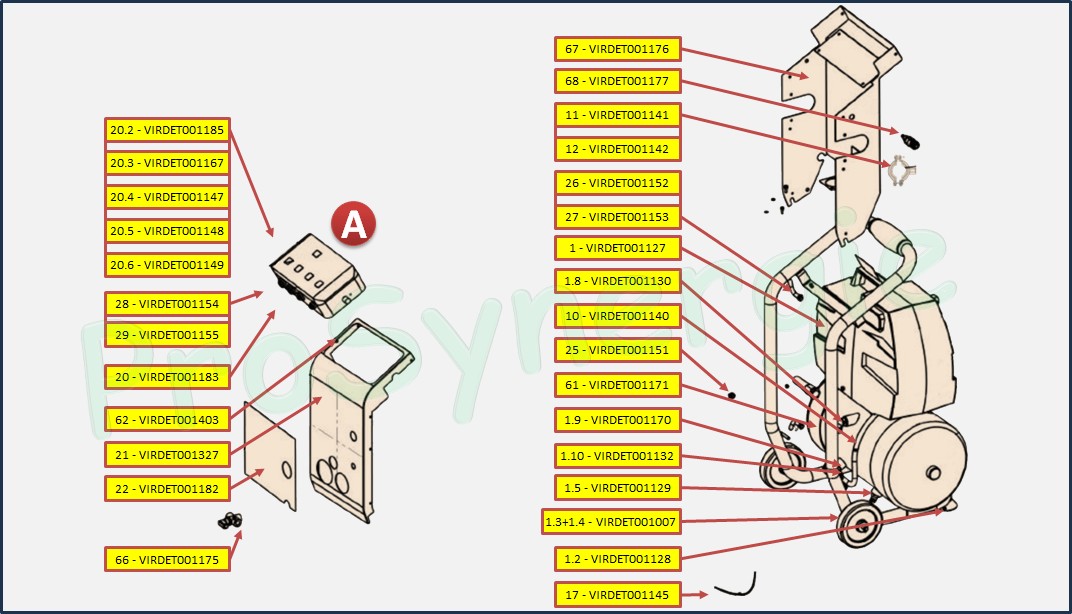

A Commande et branchement électrique
B Ligne "Eau" et module d'injection air comprimé

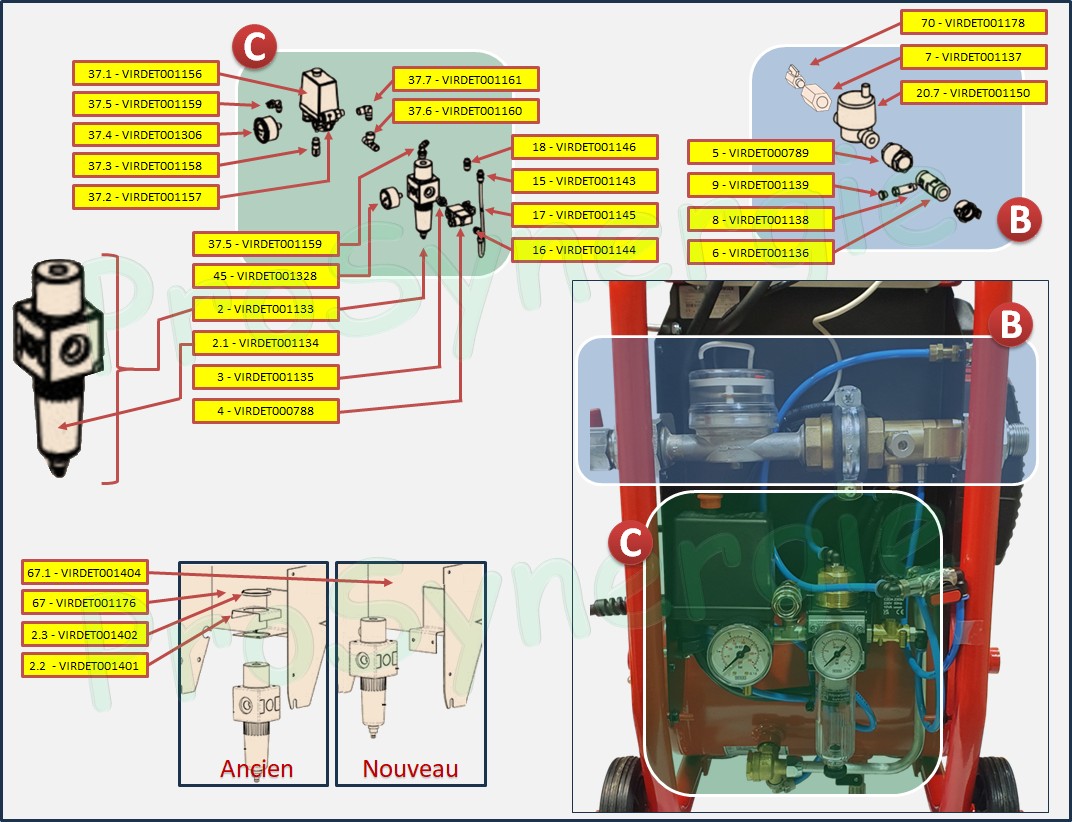

C Circuit injection et régulation Air comprimé

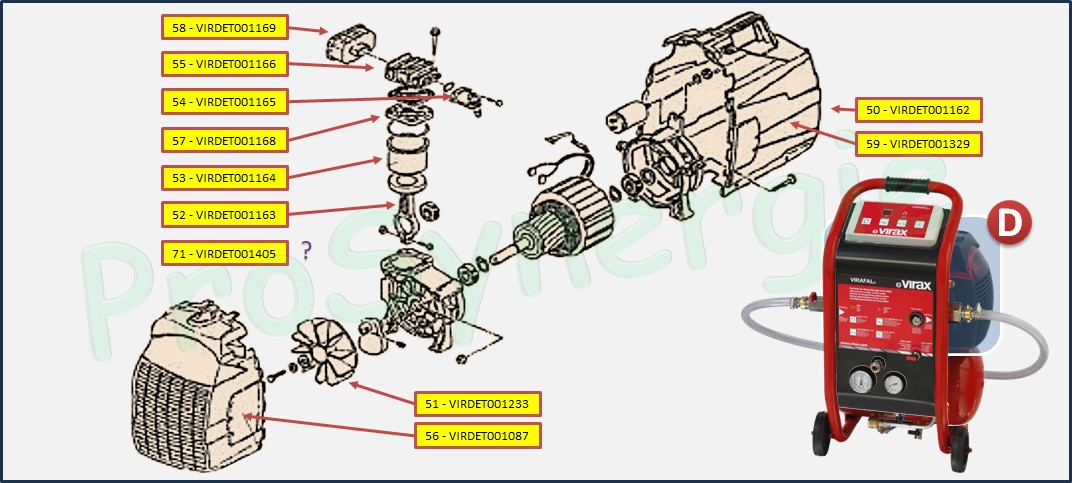

D Partie compresseur d'Air

Nomenclature de la désemboueuse Virax Virafal

Repère Référence Désignation

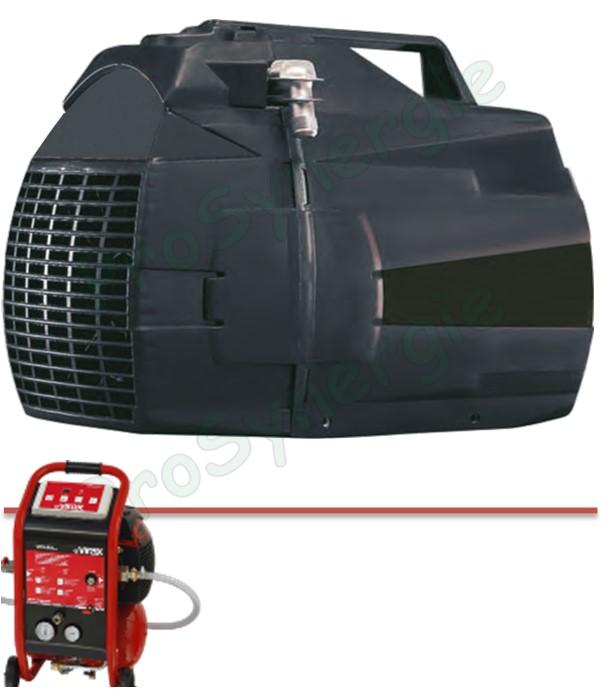

1 VIRDET001127 Compresseur
1.2 VIRDET001128 Amortisseur de vibration

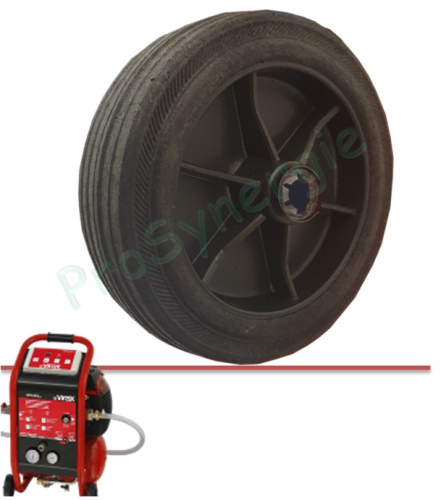

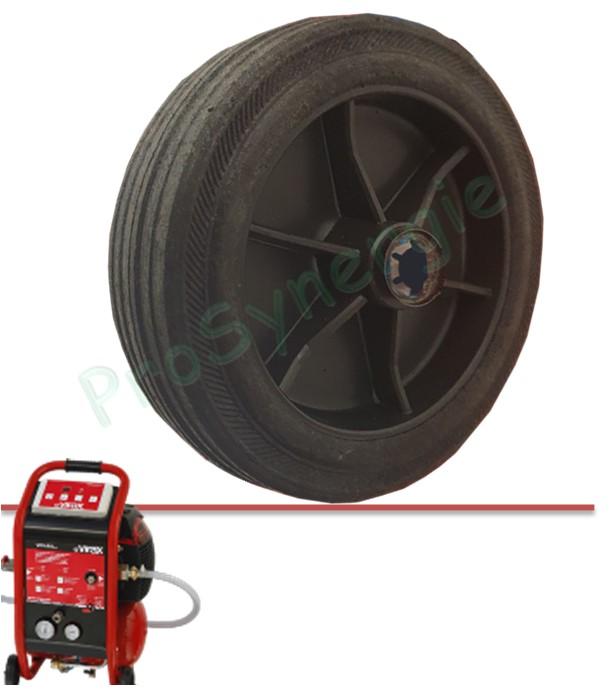

1.3+1.4 VIRDET001007 Roue de rechange avec circlips

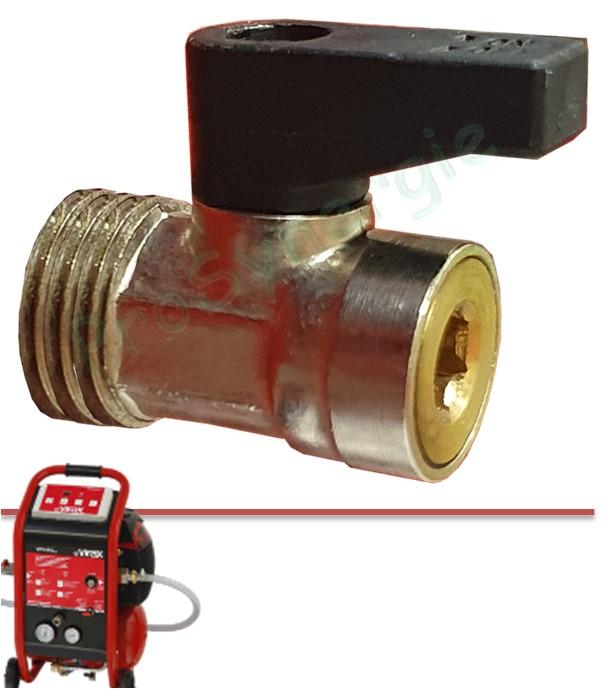

1.5 VIRDET001129 Robinet à bille (vidange)

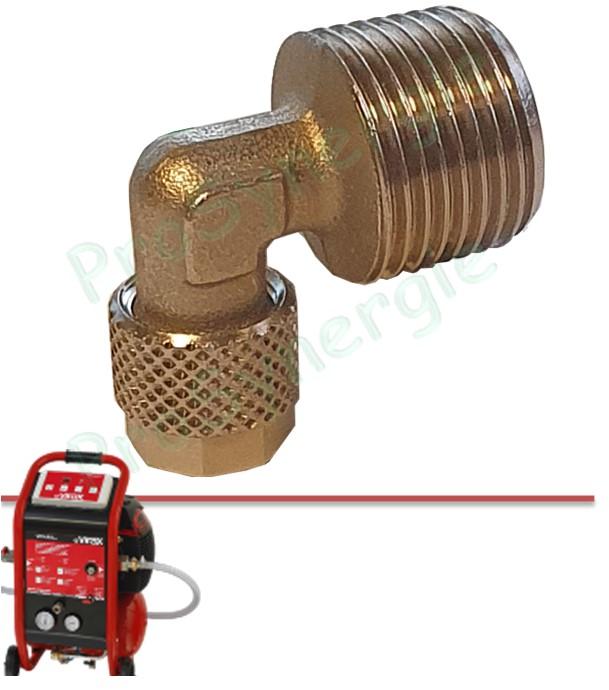

1.8 VIRDET001130 Raccord flexible coudé 3/8´´

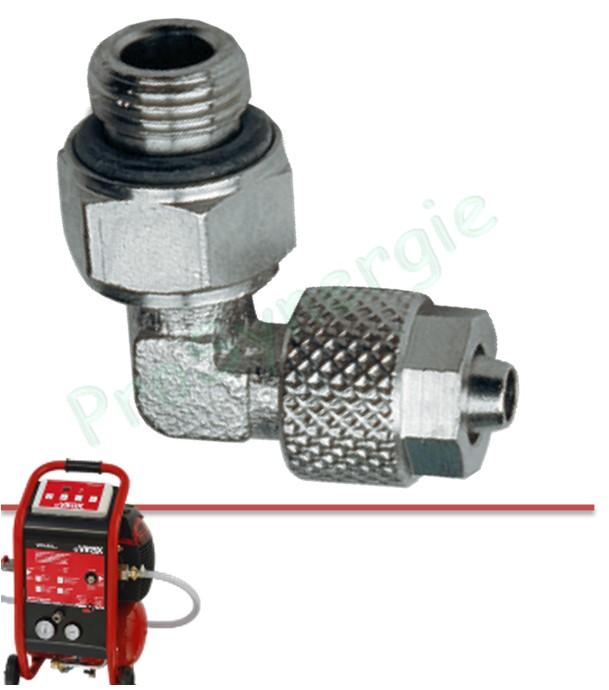

1.9 VIRDET001170 Raccord d'angle pivotant

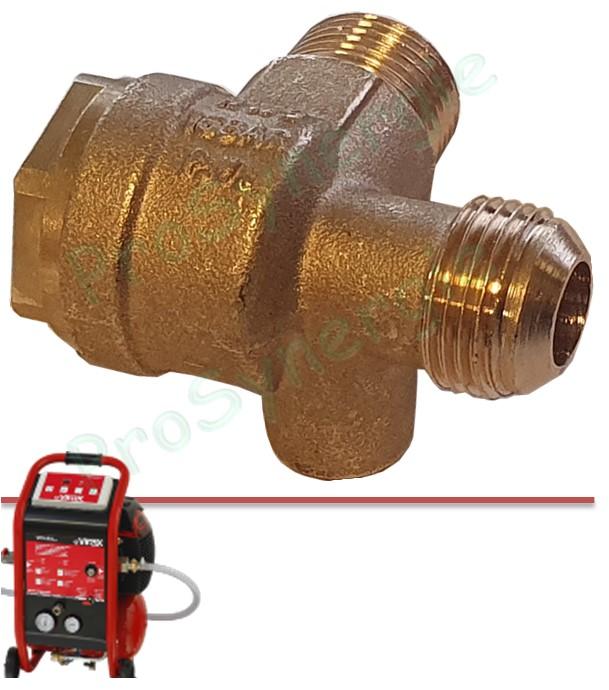

1.10 VIRDET001132 Clapet anti-retour cuve air comprimé

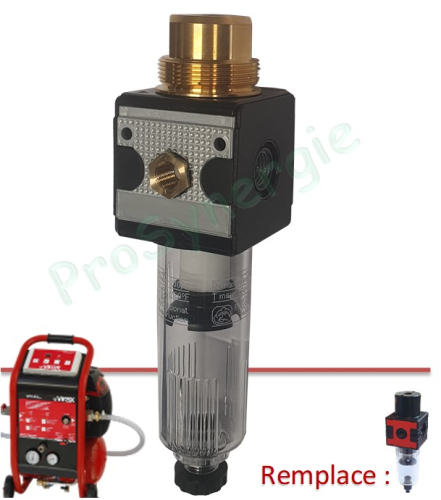

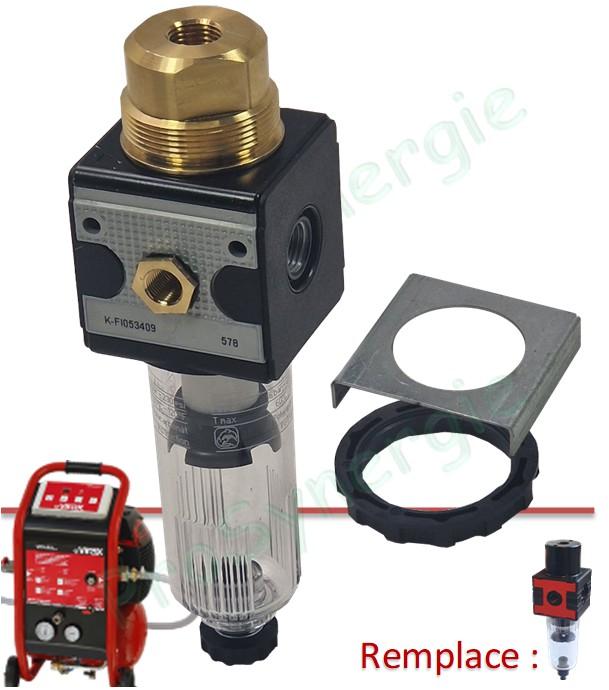

2 VIRDET001133 Réducteur de pression avec cuve transparente

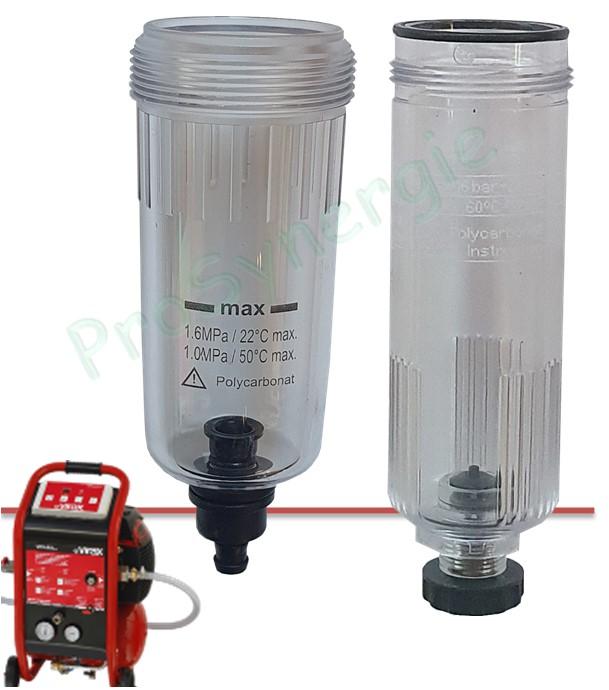

2.1 VIRDET001134 Cuve transparente pour réducteur de pression - Avant juin 2021 (purge avec ressort)
2.1 VIRDET001400 Cuve transparente pour réducteur de pression - Après juin 2021 (purge avec vis)

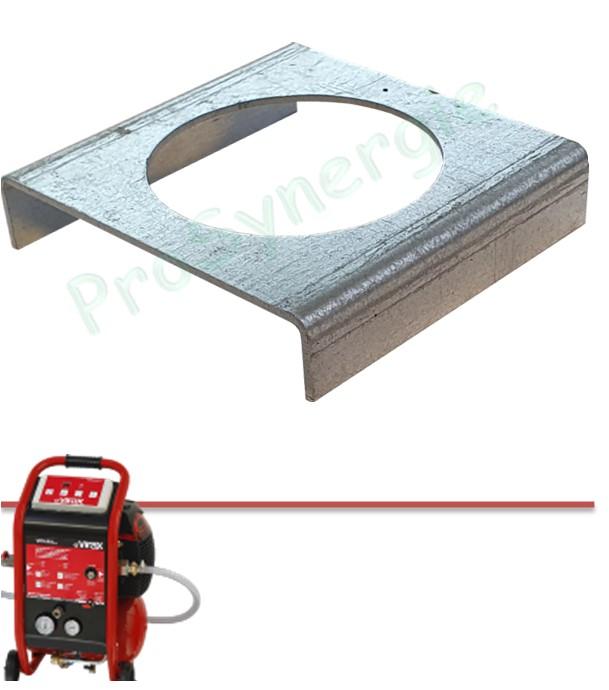

2.2  VIRDET001401 Support de maintien du réducteur de pression

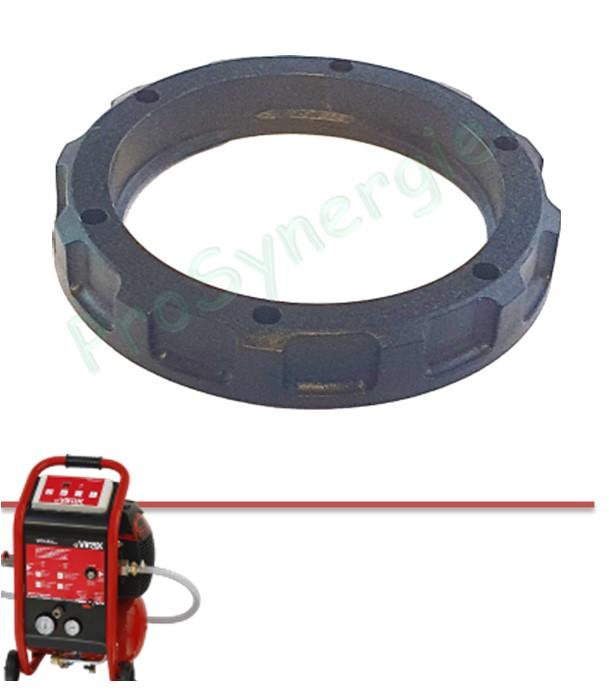

2.3 VIRDET001402 Ecrou de maintien du réducteur de pression

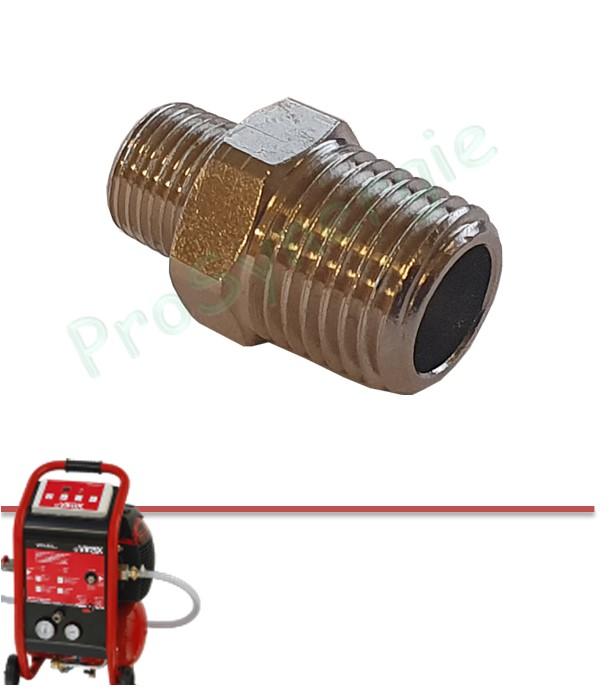

3 VIRDET001135 Raccord réduit Mâle - Mâle (entre le Réducteur de pression et l´Electrovanne)

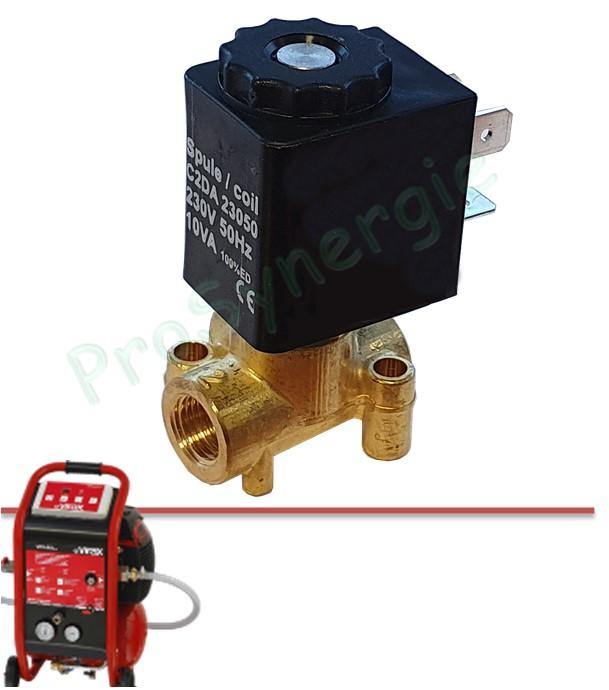

4 VIRDET000788 Electrovanne air comprimé

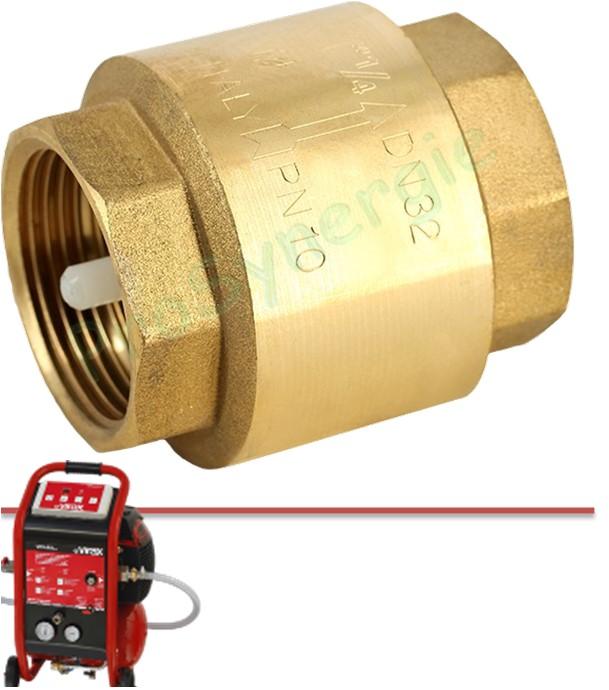

5 VIRDET000789 Valve de contrôle

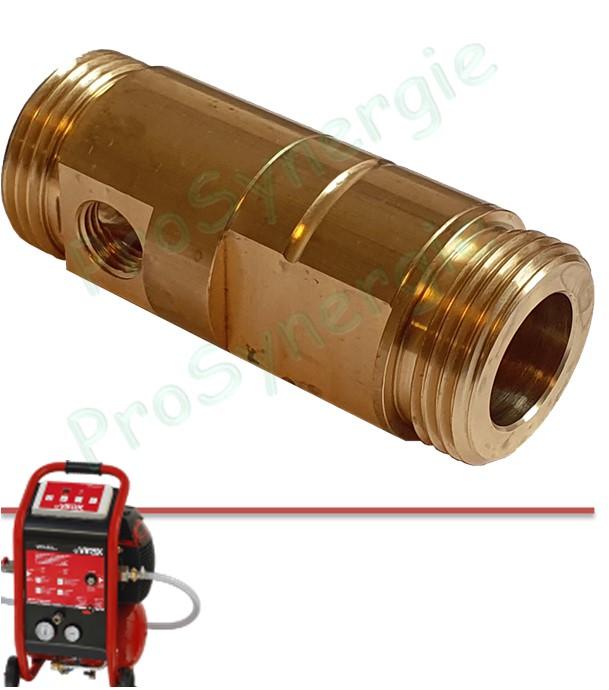

6 VIRDET001136 Raccord Air-eau (injection d´air)
7 VIRDET001137 En cours de création chez Virax

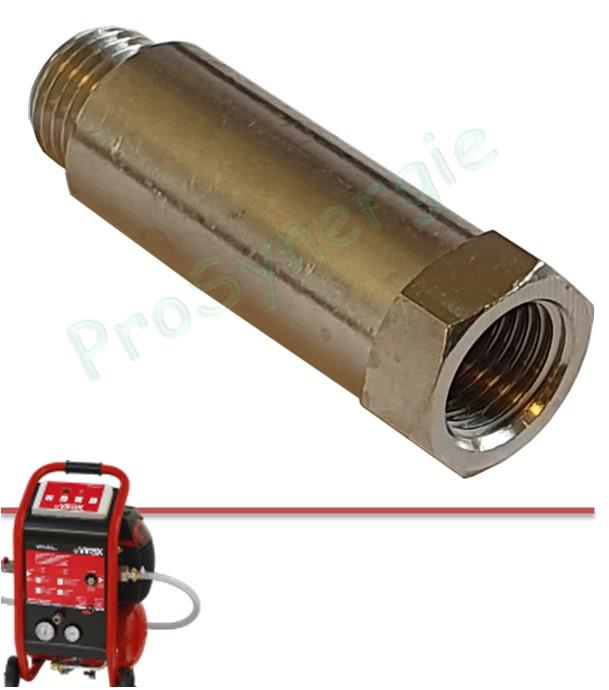

8 VIRDET001138 Extension filetée pour bouchon

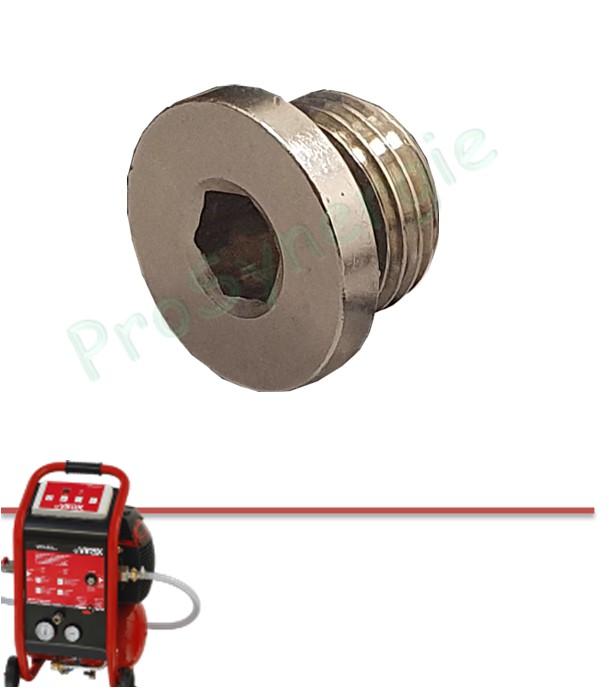

9 VIRDET001139 Bouchon d´étancheité

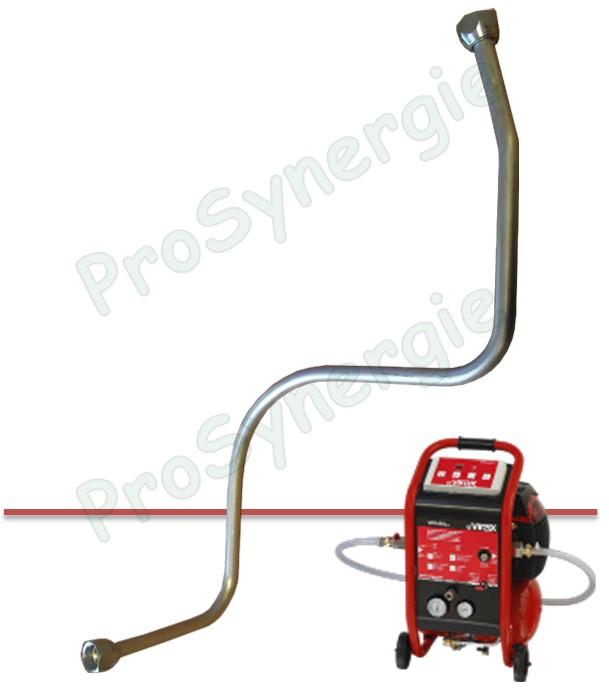

10 VIRDET001140 Tuyau aluminium complet d´amenée d´air comprimé

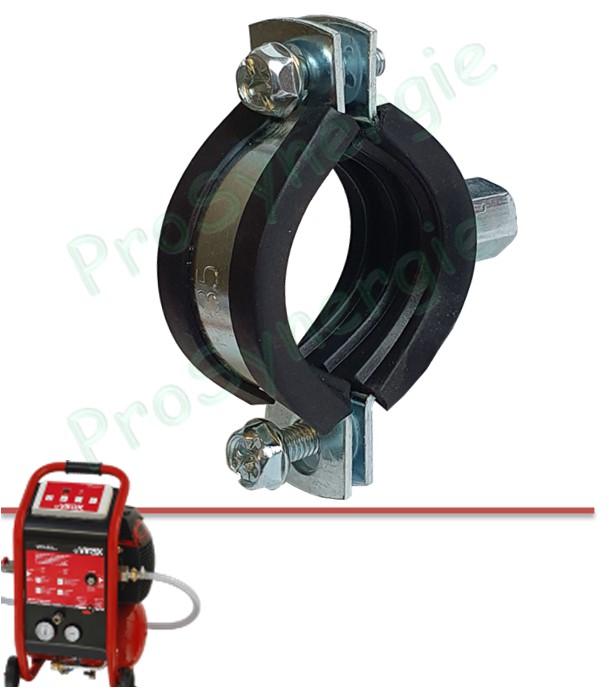

11 VIRDET001141 Collier de serrage ligne raccordement et départ d´eau
12 VIRDET001142 Vis collier

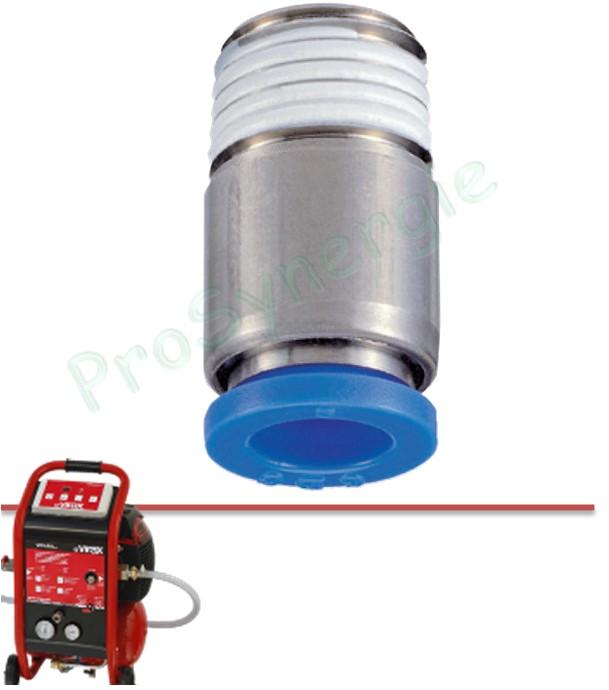

15 VIRDET001143 Raccord rapide droit air comprimé 1/8´´

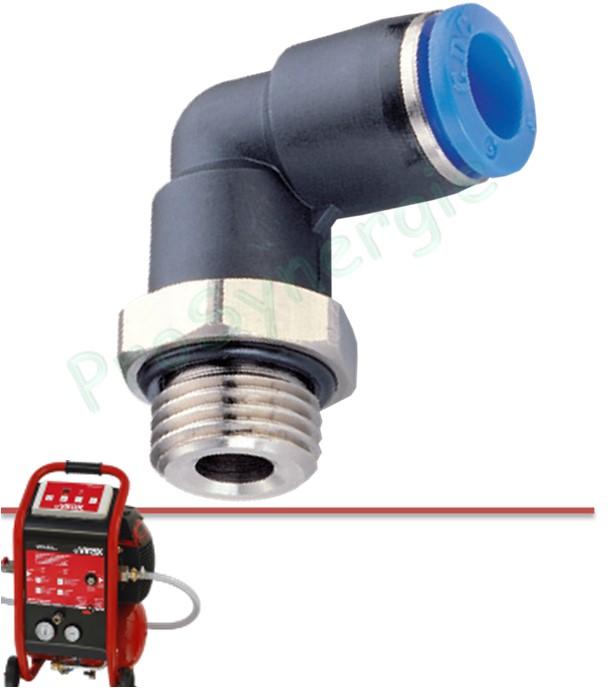

16 VIRDET001144 Raccord rapide coudé air comprimé - 1/8´´

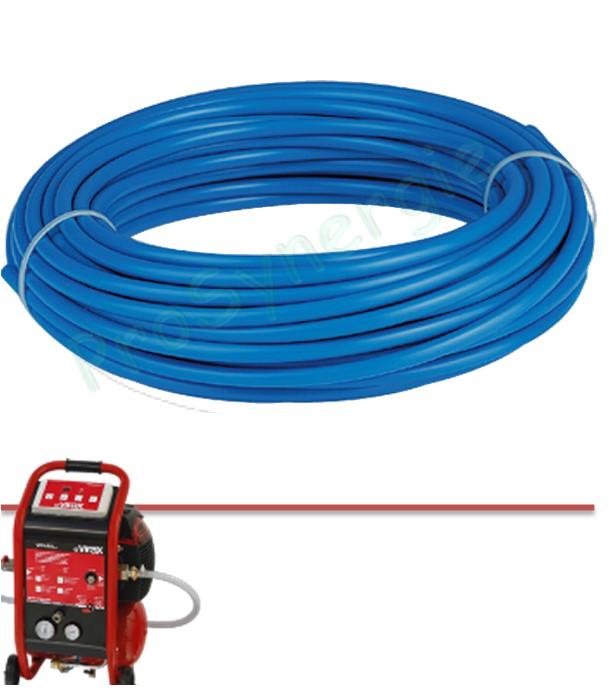

17 VIRDET001145 Tuyau bleu air comprimé  6 x 1,2 mm Longueur 1,7 m
18 VIRDET001146 Raccord
20 VIRDET001183 Boîtier de commande électrique complet
20.2 VIRDET001185 Boîtier AR

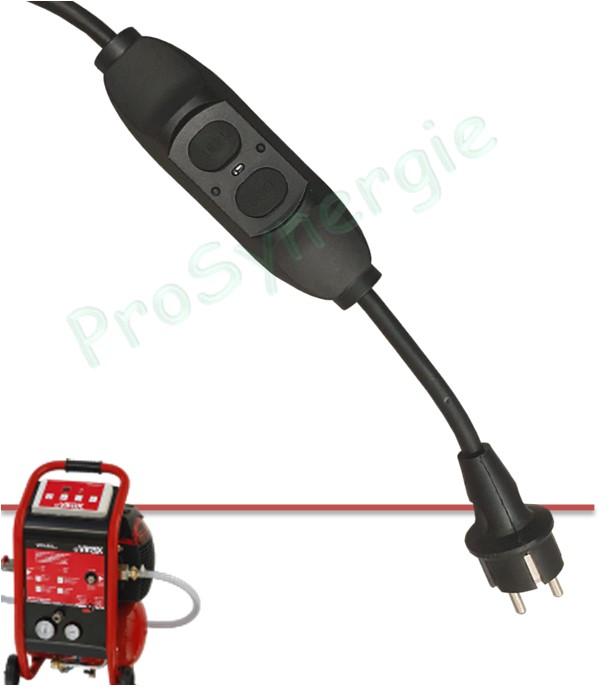

20.3 VIRDET001167 Cordon d´alimentation avec marche arrêt
20.4 VIRDET001147 Passage de câble M16X1,5
20.5 VIRDET001148 Câble avec prise
20.6 VIRDET001149 Cable

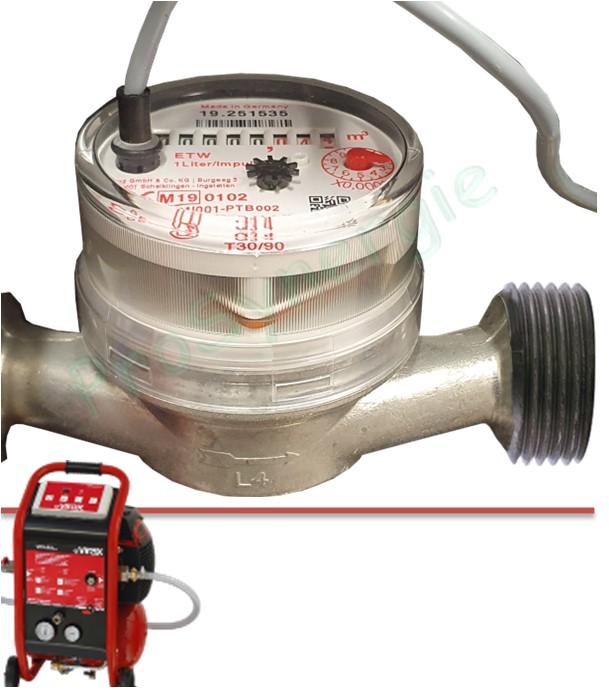

20.7 VIRDET001150 Compteur d´eau

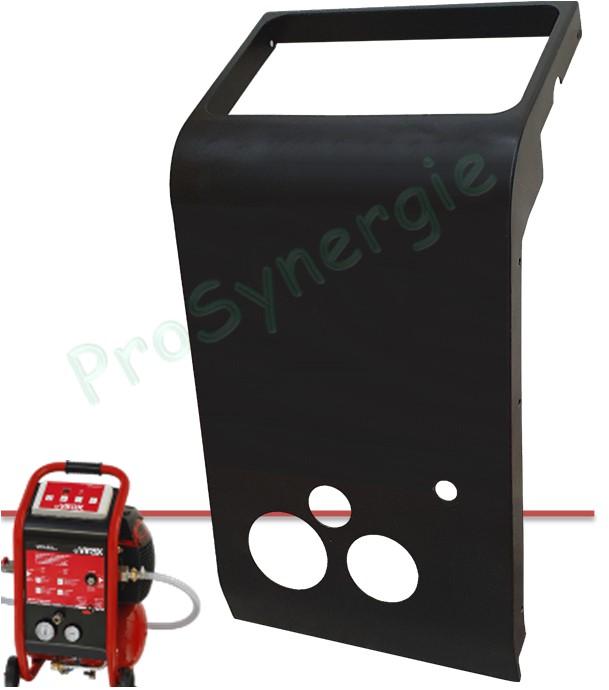

21 VIRDET001327 Carter avant (* Contour non compris)

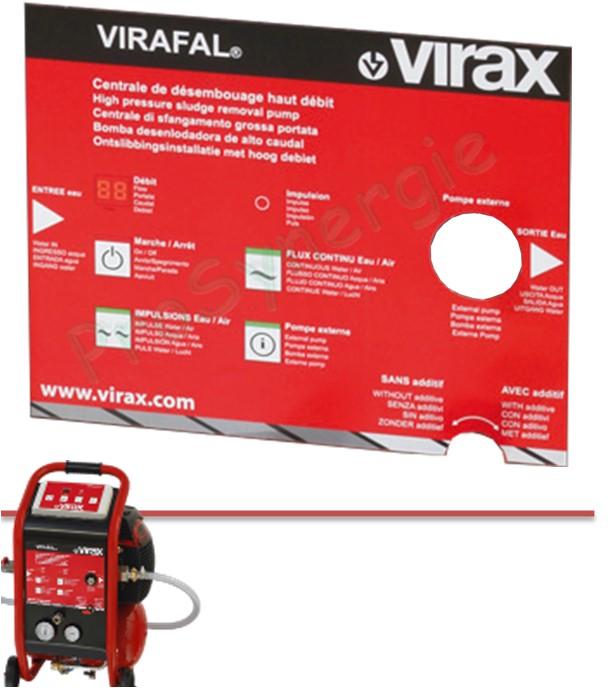

22 VIRDET001182 Etiquette du carter avant
25 VIRDET001151 Gaine Type KT
26 VIRDET001152 Attache (crochet) pour le câble électrique

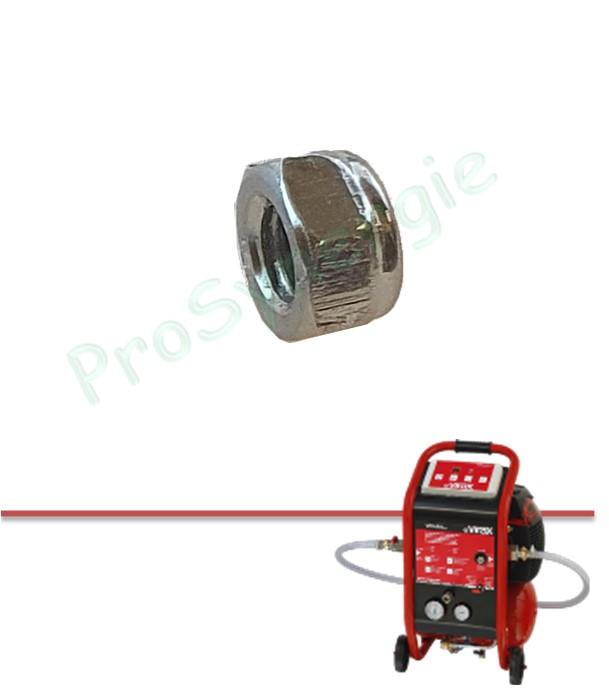

27 VIRDET001153 Ecrou du crochet pour le câble électrique
28 VIRDET001154 Carte électronique
29 VIRDET001155 Interface

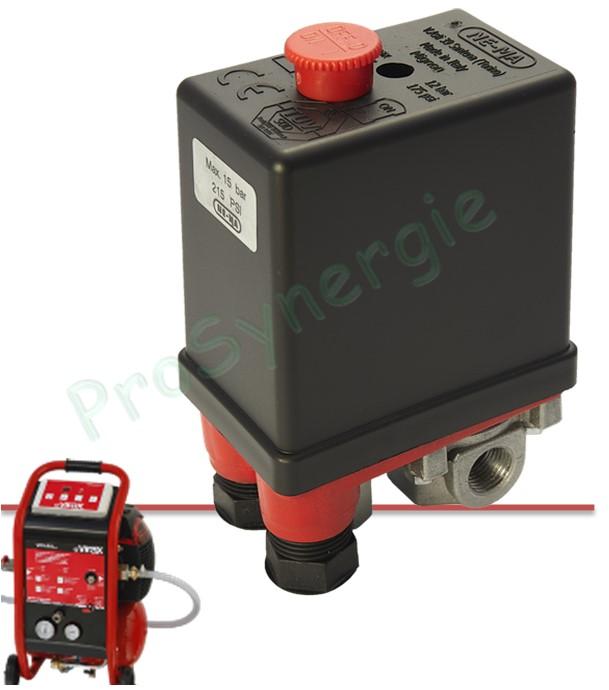

37.1 VIRDET001156 Pressostat

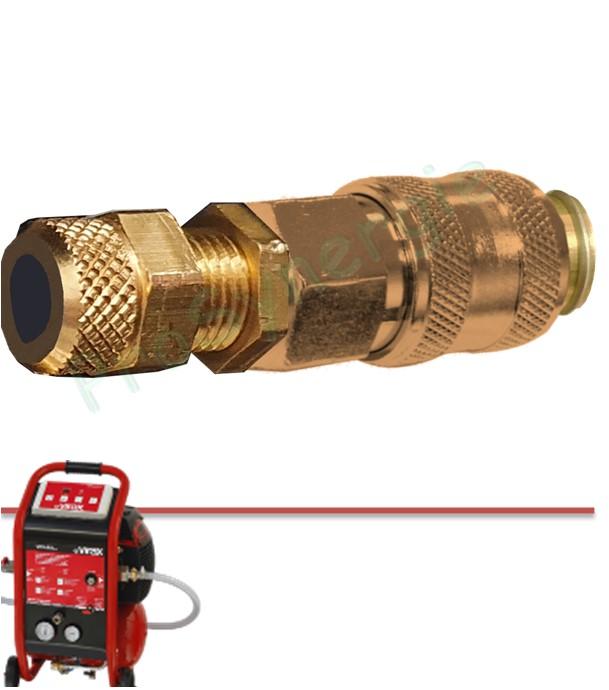

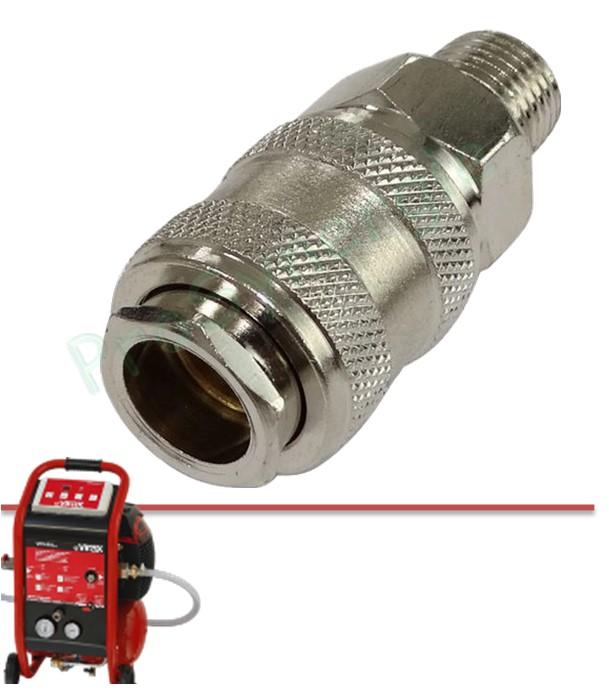

37.2 VIRDET001157 Raccord rapide Prise d´air comprimé

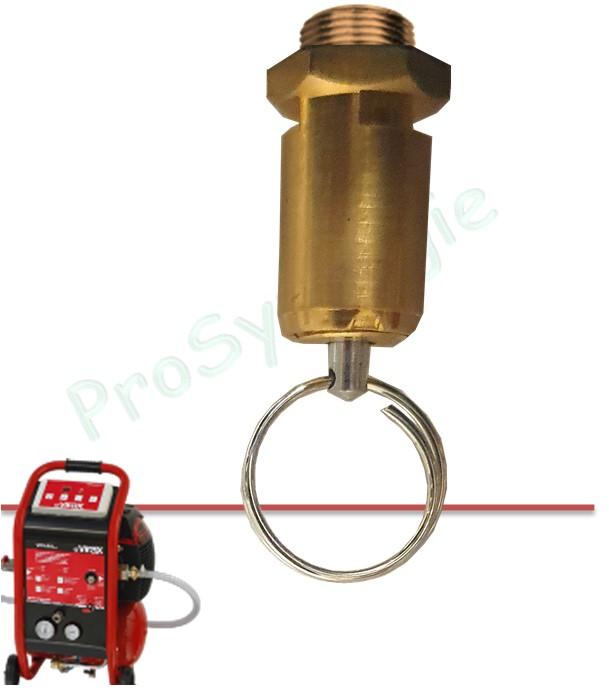

37.3 VIRDET001158 Valve de sécurité 8,5 bars
37.4 VIRDET001306 Manomètre gauche 16 bars (maxi)
37.5 VIRDET001159 Raccord rapide coudé air comprimé - 1/4´´

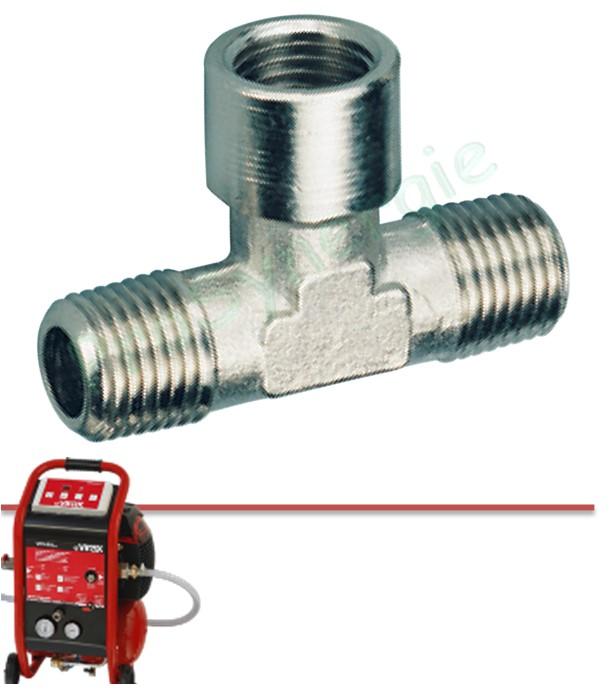

37.6 VIRDET001160 Raccord en Té prise d´air comprimé

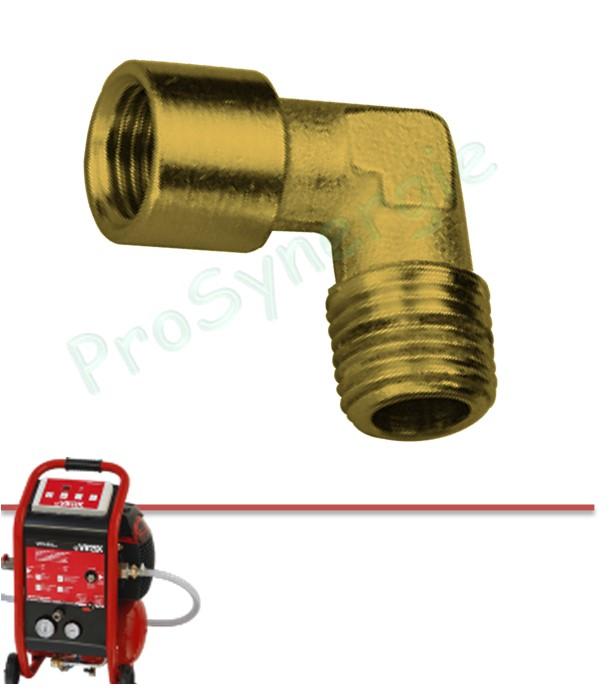

37.7 VIRDET001161 Raccord coudé prise d´air comprimé
45 VIRDET001328 Manomètre droite 12 bars (maxi)

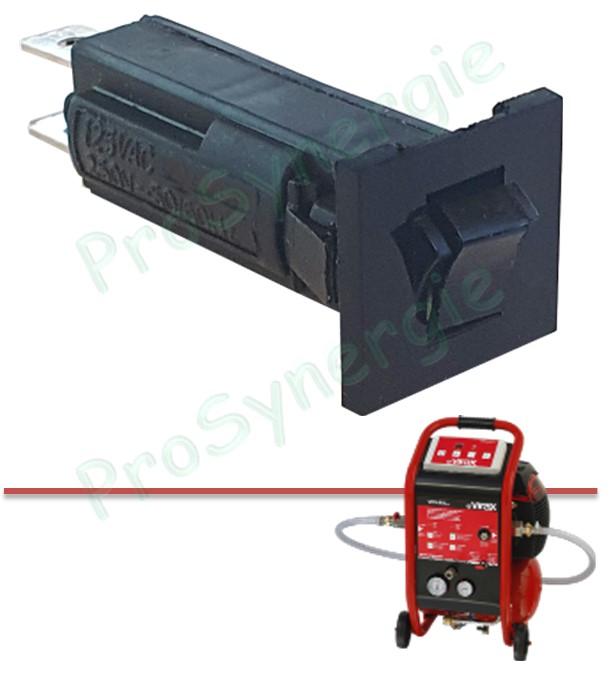

50 VIRDET001162 Interrupteur de surcharge

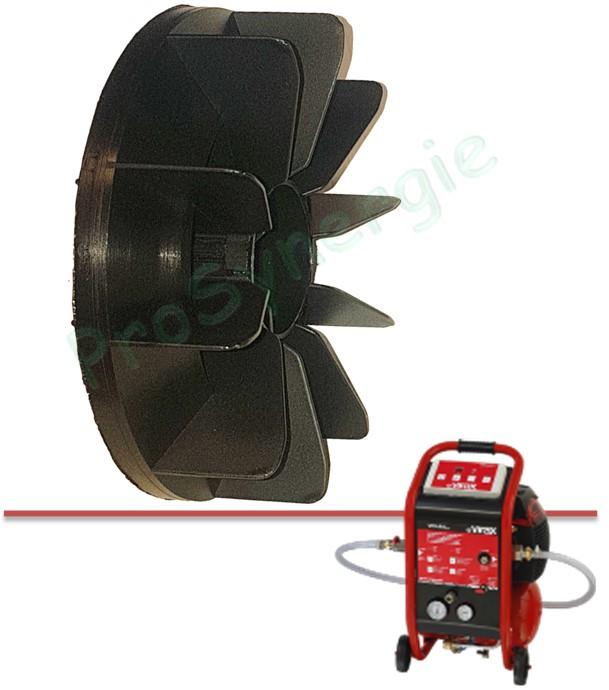

51 VIRDET001233 Hélice ventilateur du compresseur

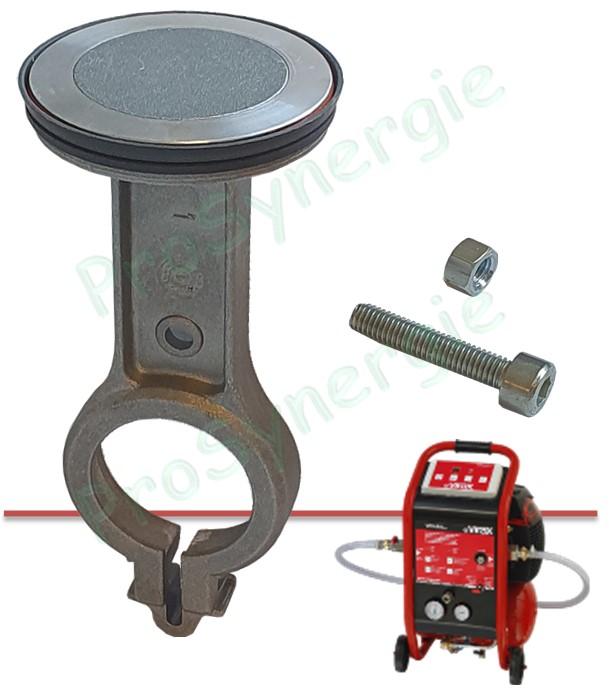

52 VIRDET001163 Piston du compresseur
53 VIRDET001164 Cylindre
54 VIRDET001165 Collecteur air comprimé

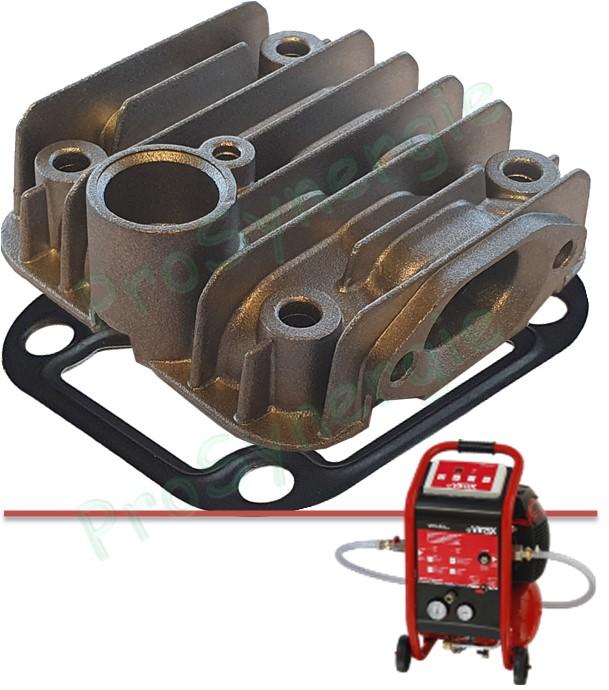

55 VIRDET001166 Culasse

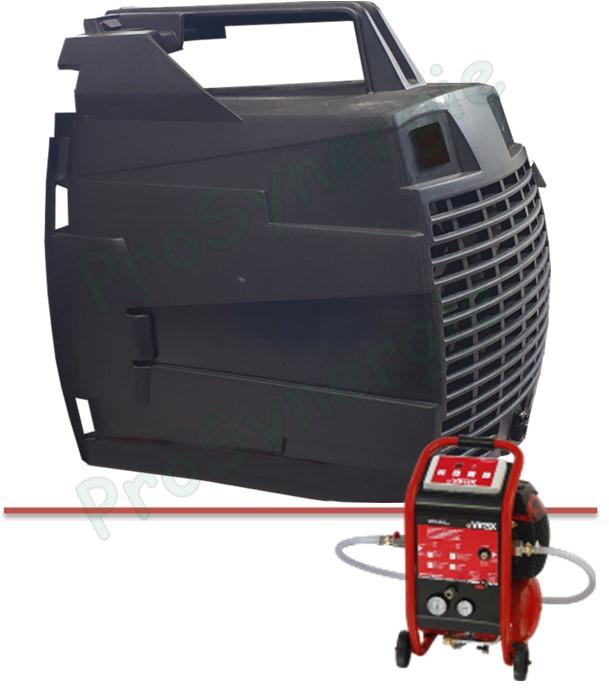

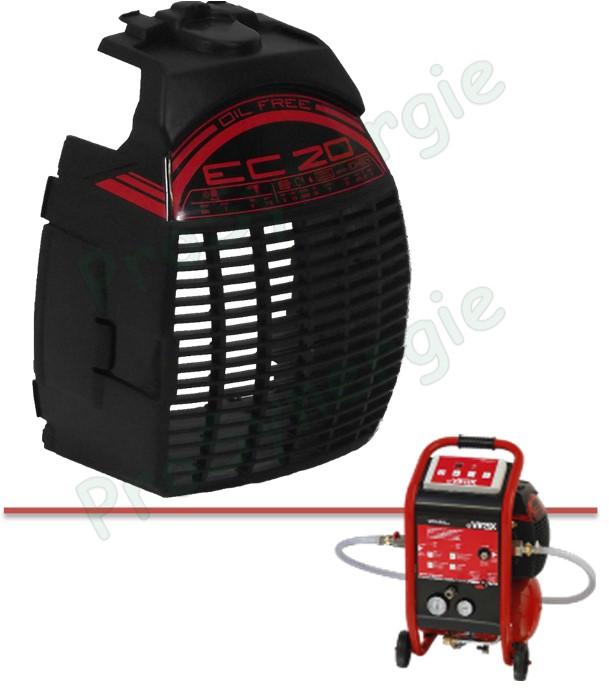

56 VIRDET001087 Carter avec grille Moteur compresseur

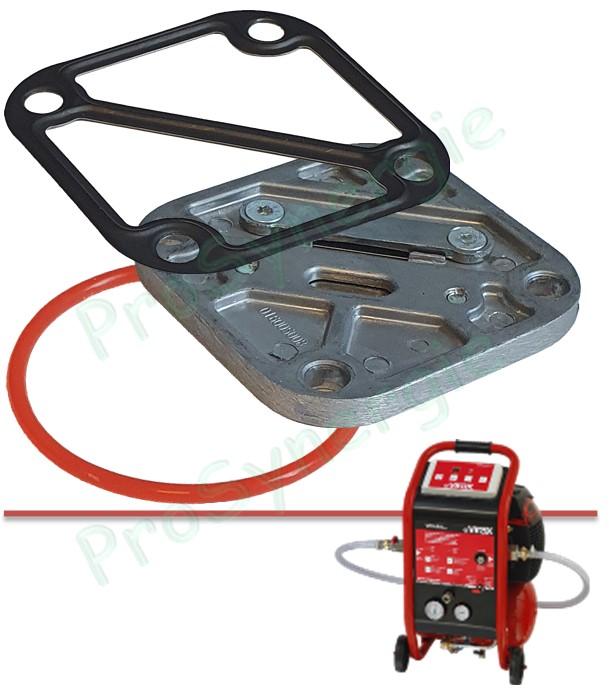

57 VIRDET001168 Soupape avec Joint intermédiaire entre la culasse et la soupape

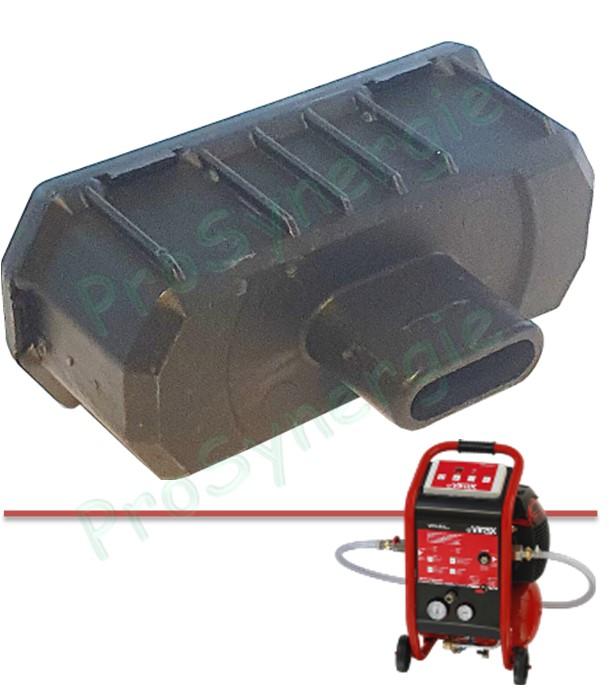

58 VIRDET001169 Filtre à air du compresseur
59 VIRDET001329 Capot moteur

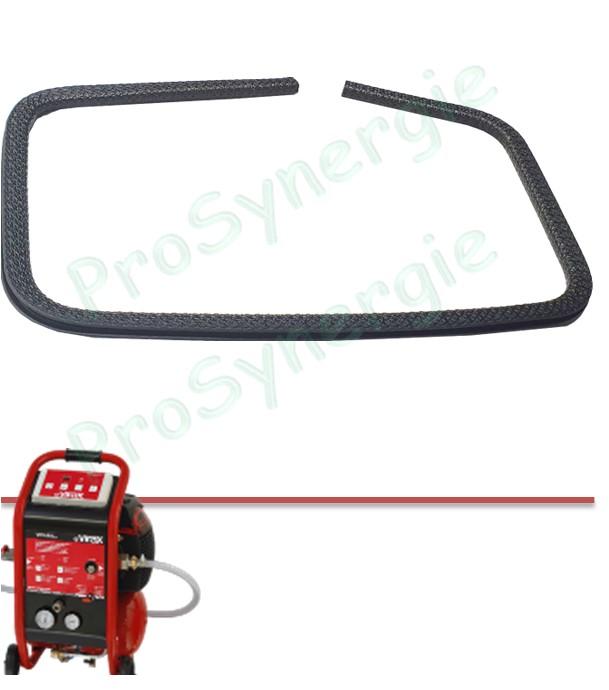

62 VIRDET001403 Contour du panneau de contrôle
65 VIRDET001174 Tuyau de branchement

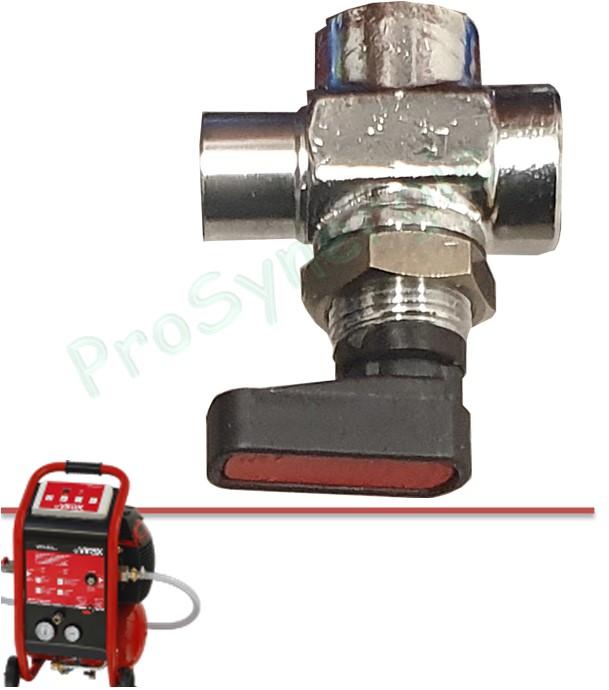

66 VIRDET001175 Vanne trois voies (position avec ou sans additif)
67 VIRDET001176 Carter arrière - Modèle avant juin 2021

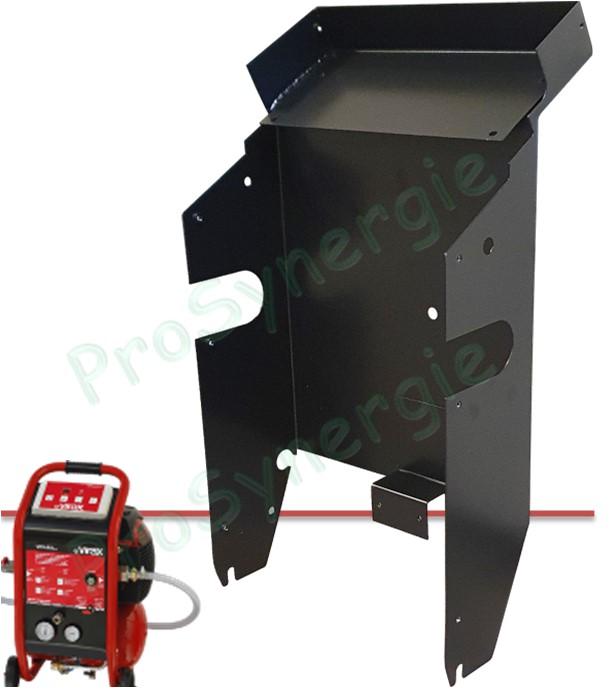

67.1 VIRDET001404 Carter arrière - Modèle après juin 2021
68 VIRDET001177 Raccord de branchement air comprimé de I´injecteur de produit

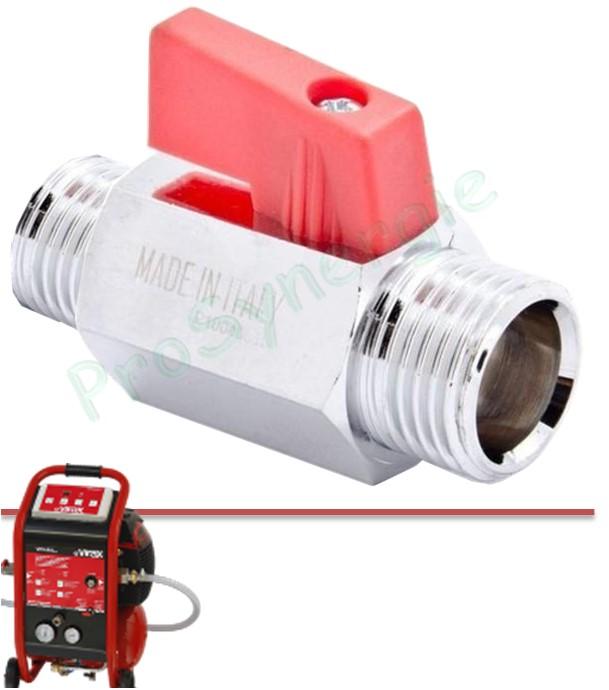

70 VIRDET001178 Robinet de départ désembouage
71 VIRDET001405 Roulement skf 6203-2rsh
72 VIRDET001265 Ensemble poignée réhausse rabattable pour désemboueuse Virafal 2950
