Exemple de montage de tuyaux, raccords rapides et clapets de sécurité pour chalumeaux
Application : Soudage, et / ou coupage : installation fixe ou mobile pour un ou plusieurs chalumeaux

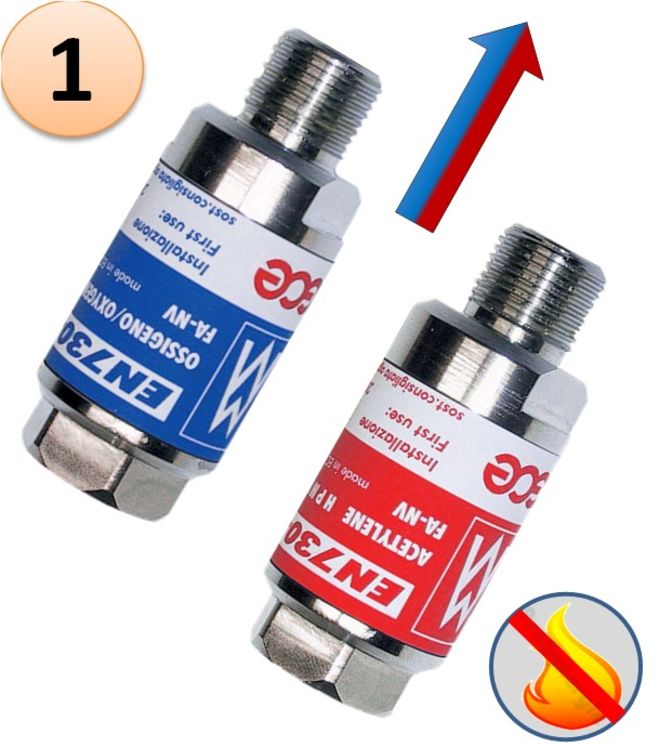

Raccord anti-retour pare flamme SafeGuard 2 - Montage Détendeur - Oxygène ou gaz combustible - Entrée 3/8´´ Femelle - Sortie 3/8´´ Mâle
Marque : GCE Charledave
Référence : SITE004715
En stock
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description
| Code | Gaz | Type de raccordement |
| 80205 | Oxygène | G 3/8'' D - G 3/8'' D |
| 80255 | Gaz combustibles | 1G 3/8'' G - G 3/8'' G |
Utilisation du Sécuridave
Les clapets anti-retour pare-flamme sont une protection indispensable lors de l’utilisation d’un chalumeau. Ces appareils existent sous différentes versions de montage, soit sur détendeur, sur tuyau ou sur chalumeau.
Conformes à la Norme EN 730 classe 1.
Pression maximum :
- Oxygène 10 bar / acétylène 1,5 bar
- Gaz combustibles: acétylène, propane, gaz naturel, butane, hydrogène, tétrène
ANTIRETOUR DE PRESSION + PAREFLAMME
Description générale sur les sécuridave
Le SECURIDAVE est pourvu d’un clapet très sensible qui stoppe tout retour de gaz et d’un filtre en métal fritté qui étouffe la flamme et l’empêche de traverser le dispositif.
Respecter les couleurs au montage :
- BLEU = oxygène
- ROUGE = gaz combustibles.
Le sens de la flèche indique le sens du passage du gaz.
Le SECURIDAVE se monte sur tuyaux, sur chalumeaux et sur détendeurs.
