Kit réchauffeur Tubulaire cuivre à ailettes pour PAC (Basse T°) sur bride DN 400 (ATL ou Inox 316) jusqu´à 28 KW
Marque : Charot
Référence : SITE011915
Attention : ne peut être vendu dans ces conditions financières sans un ballon réchauffeur Charot

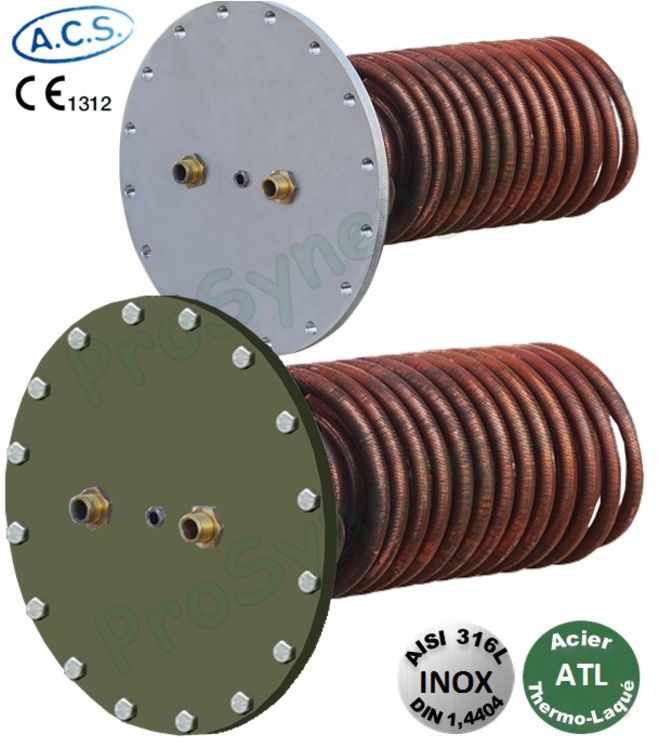

Le plateau est équipé d'un serpentin en tube à ailettes, démontable, en cuivre nickelé
Le plateau est équipé d'un serpentin en tube à ailettes, démontable, en cuivre nickelé
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Le plateau est équipé d'un serpentin en tube à ailettes, démontable, en cuivre nickelé.
Débit maxi de 4 m³/h au circuit primaire en conditions normales de fonctionnement pour régime 55/47°C eau glycolée 30%
| Volume ballon (en L) | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 |
| Débit maxi. (m3/h) | 4 | ||||||
| Surface serpentin (m2) | 7 | 7 ou 9 | |||||
| Volume serpentin (en L) | 3,65 | 3,65 ou 4,2 | |||||
| Pertes de charge (mCE) | Suivant abaque (voir fiche technique) | ||||||
Précautions de montage
En raison du poids élevé des réchauffeurs et pour préserver le revêtement A.T.L. des ballons, il est impératif de respecter les précautions de montage suivantes :
- Protéger l'intérieur de la buse du ballon (avec un chiffon ou un carton)
- Introduire les tubes du réchauffeur dans la buse en appui sur la protection
- Faire glisser le réchauffeur à l'intérieur
- Positionner 2 boulons en partie supérieure en respectant l'orientation du plateau
- Retirer la protection
- Boulonner entièrement le plateau en positionnant correctement le joint et serrer
Raccordement réchauffeur (Pression de service 4 bar Maxi)
- Équiper le circuit primaire d’un circulateur adapté au débit et à la perte de charge.
- Purger le réchauffeur à l’aide du purgeur d'air placé sur la calotte de distribution.
Repère sur les plans :
- Boulons : Appliquer un couple de serrage de 100 Nm
- Taraudage Ø 15/21 F pour Doigt de gant
- Piquage Ø 40/49 F (en Option) pour appoint électrique. (disponible uniquement pour réservoir DN 900 et +)
