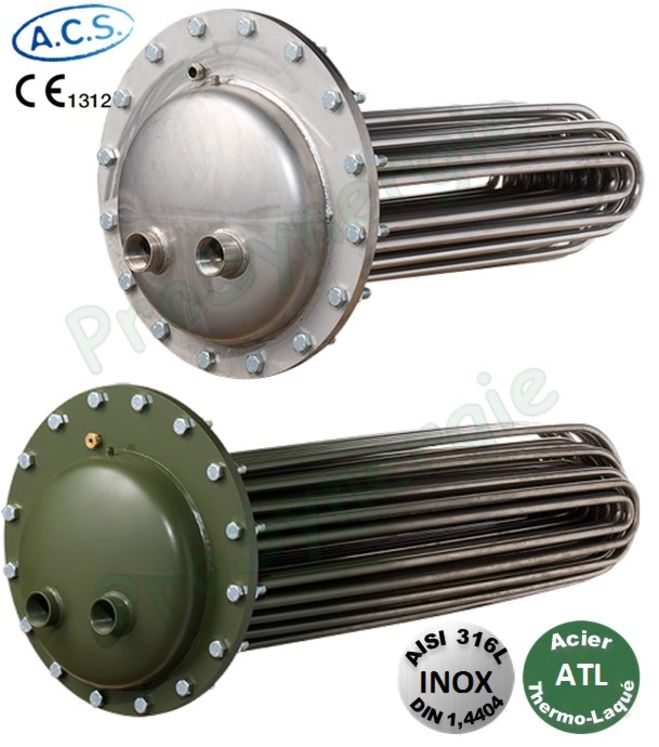

Caractéristiques techniques des réchauffeurs Max pour un régime primaire 80/60°C et un secondaire en 10/60°C
Volume ballon (en L) |
750 |
1000 |
1500 |
2000 Ø1100 |
2000 Ø1250 |
2500 |
3000 |
Débit (m3/h) |
1,5 |
2 |
2,7 |
3 |
3,5 |
Puissance (kW) |
38 |
52 |
78 |
91 |
104 |
Volume réch. (en L) |
15,5 |
18,3 |
21,7 |
23,6 |
27,1 |
Surface réch. (m2) |
2,6 |
3,35 |
4,4 |
5 |
6 |
Pertes de charge (mCE) |
0,15 |
0,2 |
0,45 |
0,45 |
0,45 |
Précautions de montage
En raison du poids élevé des réchauffeurs et pour préserver le revêtement A.T.L. des ballons, il est impératif de respecter les précautions de montage suivantes :
- Protéger l'intérieur de la buse du ballon (avec un chiffon ou un carton)
- Introduire les tubes du réchauffeur dans la buse en appui sur la protection
- Faire glisser le réchauffeur à l'intérieur
- Positionner 2 boulons en partie supérieure en respectant l'orientation du plateau
- Retirer la protection
- Boulonner entièrement le plateau en positionnant correctement le joint et serrer
Raccordement réchauffeur (Pression de service 7 bar Maxi)
- Équiper le circuit primaire d’un circulateur adapté au débit et à la perte de charge.
- Purger le réchauffeur à l’aide du purgeur d'air placé sur la calotte de distribution.
