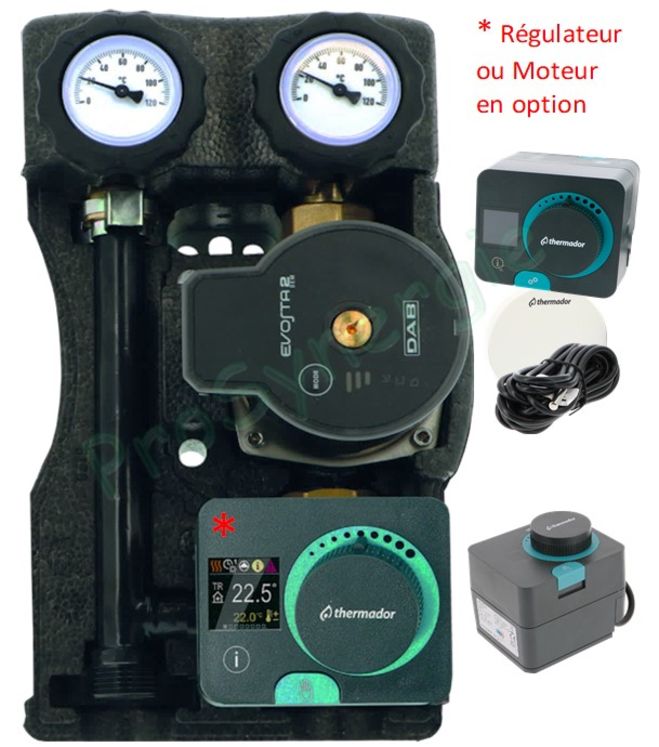

Le groupe hydraulique MODULFIT XS sert à la gestion du fluide dans les systèmes de chauffage et rafraîchissement modernes.
L'efficacité maximale d'un générateur (par exemple,une pompe à chaleur) passe également par une bonne gestion et distribution de l'eau technique sur le circuit secondaire. Une circulation parfaite et une excellente isolation sont les caractéristiques principales du groupe hydraulique MODULFIT XS.
Un module hydraulique flexible, capable de s'adapter aux différentes tailles de générateurs présents sur le marché aujourd'hui afin d'optimiser leurs rendements, mais aussi parfait pour tous les systèmes de distribution d'énergie, chauffage et/ou rafraîchissement par planchers, plafonds, murs, ventilo-convecteurs et radiateurs.

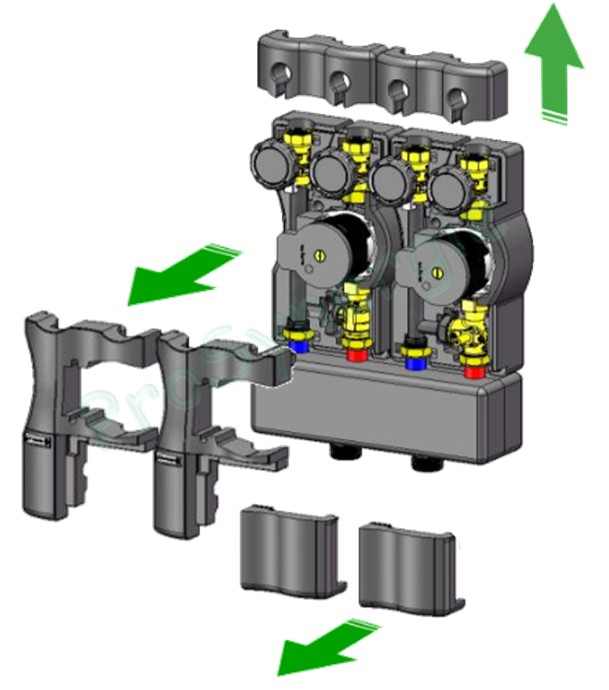

Comme les groupes MODULFIT Premium, les groupes Modulfit Compact XS sont dotés d’une coque d’isolation supplémentaire pour une isolation renforcée permettant d’éviter les déperditions et les phénomènes de condensation.

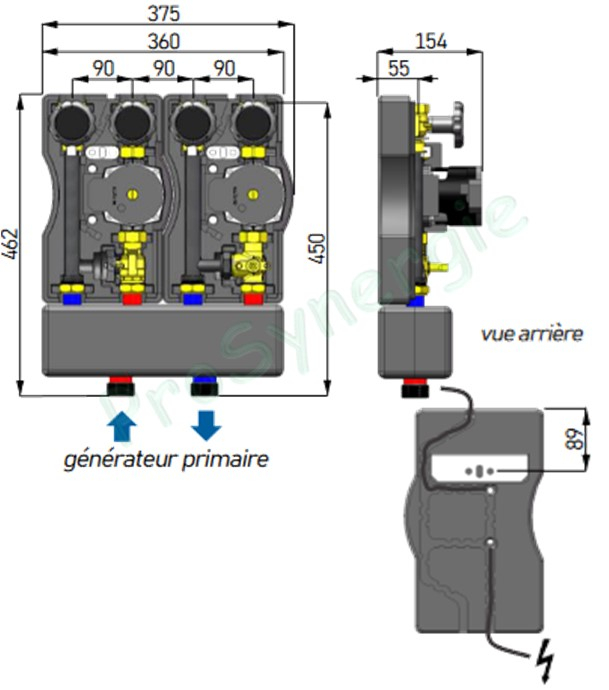

Ils sont parfaitement adaptés pour les installations de chauffage et de rafraîchissement dans lesquelles leurs dimensions très compactes permettent un gain de place précieux.
| MODULFIT XS | DN20 |
| Pression de travail | 1÷10bar (100÷1000kPa) |
| Température de travail | 5÷95 °C (120 °C avec additifs) |
| Liquide | Eau, Eau + glycol max. 30% |
| Alimentation électrique | 230 V (±10%), 50 / 60Hz |
| Débit max. modules directs * | 2100L/h - Kv 4,5 |
| Débit max. modules mélangés * | 2000L/h - Kv 3,6 |
| Puissance max. modules directs * | ΔT 8°C - 17kW / ΔT 10°C - 21kW / ΔT 15°C - 32kW / ΔT 20°C - 42kW |
| Puissance max. modules mélangés * | ΔT 8°C - 16kW / ΔT 10°C - 20kW / ΔT 15°C - 30kW / ΔT 20°C - 40kW |
| Puisard porte-sonde départ | sonde Ø6 mm |
| Couverture isolante | Polypropylène Expansé Noir EPP λ 0,040W/mK (EN 12667:2001) 45g/L (ISO 845:2006) |
| Isolation pompe | complet, aussi latéral |
| Tuyau de retour | cuivre avec cataphorèse noire |
| Clapet anti-retour | présent (excluable) |
| Modules directs réversibles | droite - gauche |
* avec hauteur manométrique résiduel de 2 mce
