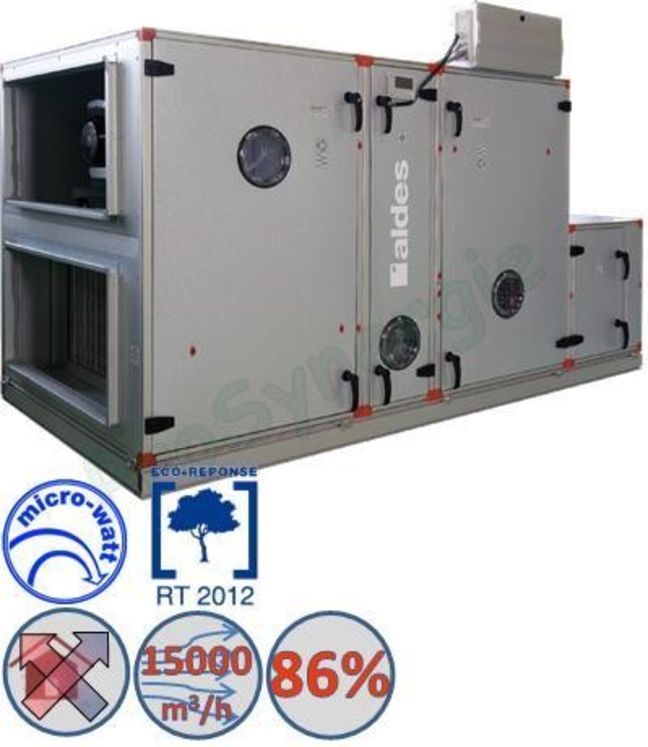

DFR Flex echang. rotatif micro watt (-> 15 000m3/h - ?=86%)
Marque : Aldes
Référence : SITE006213
Ventilation double flux destinée aux locaux et bâtiments tertiaires
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Ventilation double flux destinée aux bâtiments tertiaires économes en énergie.
• Filtration de l'air insufflé.
• Pré-chauffage et rafraïchissement de l'air insufflé.
• Free-cooling.
MISE EN OEUVRE
• Intérieure.
• Local technique.
DESCRIPTION
• 4 modèles DFR Top micro-watt jusqu'à 5500 m3/h.
• Structure Compacte double peau avec isolation de 25 mm.
• Panneaux Alu-zinc montés sur charnière avec poignées.
• Echangeur rotatif "Rotor+" haute efficacité (86 %).
• Moteurs EC basse consommation.
• Roue à réaction à entraînement direct.
• Régulation complète Siemens Climatix.
• Commande déportée avec écran.
• Communication GTB/GTC.
• Filtres à poches F7 air neuf / F5 reprise.
ENCOMBREMENT - POIDS
| Type | Longueur (mm) | Largeur (mm) | Hauteur (mm) | Entrée air neuf ou extraction (mm) | Refoulement ou soufflage (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|
| DFR Flex 3000 | 1640 | 980 | 1010 | 700x300 | 700x300 | 414 |
| DFR Flex 5000 | 1940 | 1080 | 1390 | 800x500 | 800x500 | 578 |
| DFR Flex 6000 | 1940 | 1360 | 1390 | 1000x500 | 1000x500 | 678 |
| DFR Flex 8000 | 2160 | 1360 | 1605 | 1000x600 | 1000x600 | 789 |
| DFR Flex 9000 | 2160 | 1575 | 1605 | 1200x600 | 1200x600 | 875 |
| DFR Flex 12000 | 2540 | 1575 | 1980 | 1200x800 | 1200x800 | 1046 |
| DFR Flex 15000 | 2840 | 1950 | 1980 | 1400x800 | 1400x800 | 1350 |
CARACTERISTIQUES ELECTRIQUES
| Type | Tension (V) | Puissance nominale (kW) | I de protection (A) |
|---|---|---|---|
| DFR Flex 3000 | 3 x 400 | 2 x 1,48 | 10 |
| DFR Flex 5000 | 3 x 400 | 2 x 3,00 | 16 |
| DFR Flex 6000 | 3 x 400 | 2 x 3,00 | 16 |
| DFR Flex 8000 | 3 x 400 | 2 x 5,5 | 25 |
| DFR Flex 9000 | 3 x 400 | 2 x 5,5 | 25 |
| DFR Flex 12000 | 3 x 400 | 2 x 4,7 | 25 |
| DFR Flex 15000 | 3 x 400 | 2 x 7,5 | 16 |
