Description

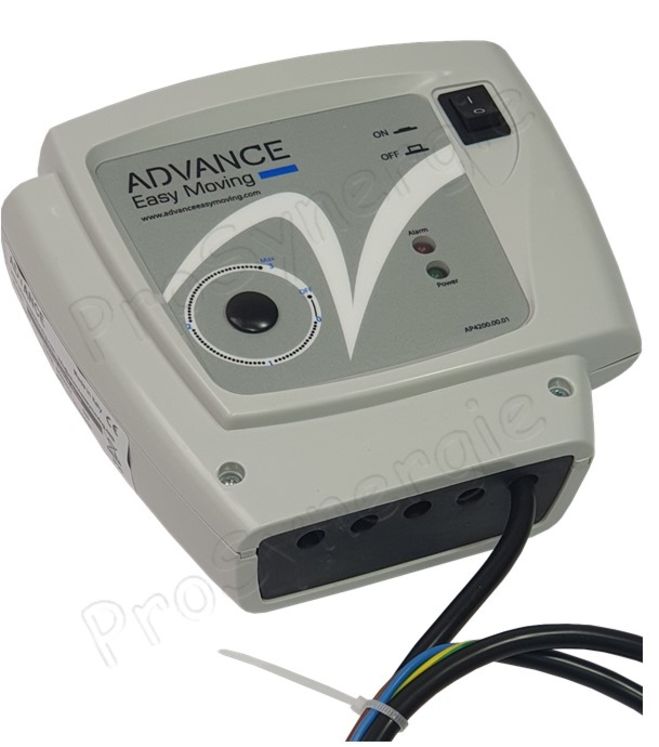

Ce contrôleur « Control Panel Drive » a été conçu pour piloter les systèmes transfert pneumatique de granulés de bois (pellets) ou de toute autre matière ayant un poids volumétrique proche de celle-ci. Il a été testé également pour le transfert de céréale ou matière alimentaire (blé, avoine, maïs, riz, pop-corn...) de coquille (coquille de noix, noisette, pièces de monnaie, billes de polystyrène cimentée, etc...).
Il permet le raccordement, tout en garantissant une utilisation sécurisée, de l’ensemble des composants de système : centrale d’aspiration, doseur à clapet de livraison, capteurs / buse de prélèvement avec système de débourrage motorisé, asservissement d’un minuteur, d’une prise d’aspiration avec vanne d’isolement, d’une alarme déportée et tous les autres éventuels composants de ce système.
Il est équipé d’un bouton de réglage permettant d’assurer l’étalonnage ou réglage du temps des cycles de transfert.
Repérage
| Repère |
Description |
| 1 |
Potentiomètre de réglage des cycles d’aspiration |
| 2 |
Coque de protection |
| 3 |
Interrupteur Marche / Arrêt |
| 4 |
Voyant Alarme (Led rouge) |
| 5 |
Voyant Marche (Led verte) |
Caractéristiques techniques
| Modèle |
Unité |
AP4200.00.01 |
| Indice de protection |
IP |
40 |
| Classe d’isolation |
1 |
| Température de fonctionnement (maxi/mini) |
°C |
0 à 40 |
| Taux d'humidité toléré |
% |
30 à 95 |
| Poids |
Kg |
0,5 |
| Alimentation électrique |
Vac |
230 |
| Fréquence |
Hz |
50/60 |
| Fusible de protection |
5x20 T3 15A |
| Intensité maximale des contacteurs (250 Vac) |
A |
16 |
| Alimentations auxiliaires |
V(cc) |
12 |
| Absorption (max.) |
mA |
15 |
Dimensions et encombrement
| Repère |
Côte |
| A |
162 mm |
| B |
173 mm |
| C |
69 mm |
| D |
50 mm |
| E |
83 mm |
| F |
70 mm |
