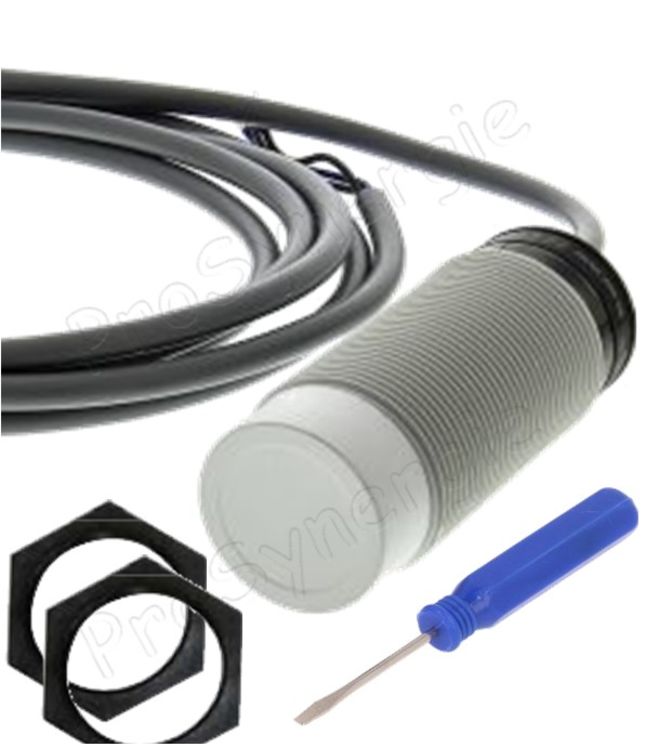

Carractéristiques
- Humidité relative max. : 85 %
- Variation de la portée dans la plage de température ± 10 % entre – 10 °C et + 60 °C
- Détecteurs DC : c 12 y Ue y 24 V protégés contre les inversions de polarité et les courts-circuits.
Dimentions et distance (suivant les schémas)
| a (mm) |
a1 (mm) |
Ø (mm) |
b (mm) |
c (mm) |
d (mm) |
e (mm) |
f (mm) |
g (mm) |
f (mm) |
| 79/2,9 |
50/1,97 |
M30 x 1,5 |
36/1,42 |
8/71 |
< 90/3,54 |
> 60/2,36 |
> 3 x SN |
> 6 x Sn |
> 30/1,18 |
Conseils de pose et de montage
Pour prendre connaissances de ces préconisations de montage et de câblage, voir les schémas ci-joint.
Attention :
- Aux risques d'électrocution, d'exposition ou d'arc électrique. Coupez l'alimentation avant de travailler sur cet appareil. Le non-respect de ces instructions provoquera la mort ou des blessures graves.
- Aux tensions d'alimentation incompatibles
- Ne pas alimenter les détecteurs à courant continu avec une tension alternative de 120/240 V AC
- Avant la mise sous tension, vérifier la compatibilité entre la tension d'alimentation, la charge et le détecteur choisi.
- Mettre en série un fusible à action rapide de 0,4 A tel qu'un XUZ E04 pour les détecteurs à courant alternatif.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Réglage du point de fonctionnement
- Présentez devant la zone active du produit l'objet à détecter.
- Par rotation du potentiomètre vers la droite, augmentez la sensibilité jusqu'à l'atteinte du seuil de commutation. Utilisez un tournevis de Ø 3 mm maxi.
- Si le capteur s'enclenche immédiatement lors du montage, tournez le potentiomètre vers la gauche jusqu'au seuil de déclenchement puis à nouveau vers la droite tel que décrit sur la vue.
Portée de travail en fonction du matériau à détecter (, :
- S = Sn x Fc avec S = portée de travail,
- Sn = portée nominale et Fc = facteur de correction (εr = permitivité diélectrique)
Dans notre cas Sn = 15,
Fc pour cible caoutchouc = 0.3, S = 15 x 0.3 = 5 mm.
Tableau des matériaux :
Nota : Le potentiel de la terre ramené sur le produit et sur la cible influe sur la sensibilité du détecteur.
(Exemple : détection de liquides dans un récipient).
