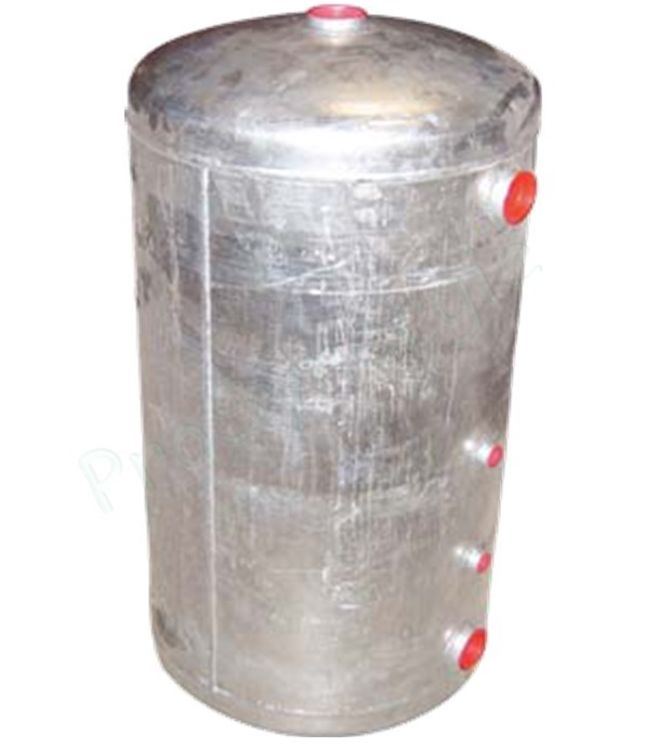

Vases d´expansion ouverts Acier galvanisé cylindriques
Marque : THERMADOR
Référence : THEVGC100
Vase ouvert pour installation chauffage au bois sans vanne de sécurité thermique et à circuit ouvert (pas sous pression). Alimentation directe de la chaudière au vase sans organe de coupure.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction
Le vase d'expansion ouvert absorbe les variations du volume d'eau dues aux changements de température dans les installations de chauffage à combustible solide
Construction
Acier galvanisé
Poste
Le raccordement doit se faire directement au départ chaudière, sans organe de réglage ni de fermeture entre la chaudière et le vase, au point le plus haut de l'installation.
Pose obligatoire de soupapes de sécurité.
Détermination
| En fonction du volume en eau de l’installation | Vases | En fonction de la puissance calorifique | Vases |
| Jusqu’à 440 litres | 20/22 l. | Jusqu’à 27000 Kcal. | 20/22 l. |
| Jusqu’à 660 litres | 30/33 l. | Jusqu’à 41000 Kcal. | 30/33 l. |
| Jusqu’à 900 litres | 45/50 l. | Jusqu’à 55000 Kcal. | 45/50 l. |
Cotes
| a | b | c | A | B | C | D | E | F | G | H | I | Poids | |
| VGC020 | 3/4'' F | 10 | 440 | 50 | 260 | 65 | 6,8 | ||||||
| VGC030 | 3/4'' F | 10 | 640 | 50 | 260 | 65 | 9,4 | ||||||
| VGC050 | 3/4'' F | 10 | 620 | 50 | 320 | 80 | 11,4 | ||||||
| VGC100 | 1'' 1/2 F | 1'' F | 1/2'' F | 15 | 890 | 45 | 400 | 45 | 100 | 345 | 180 | 330 | 23 |
| VGC150 | 1'' 1/2 F | 1'' F | 1/2'' F | 15 | 1020 | 50 | 450 | 65 | 105 | 400 | 190 | 340 | 50 |
Informations données à titre indicatif et sous réserve de modifications éventuelles
