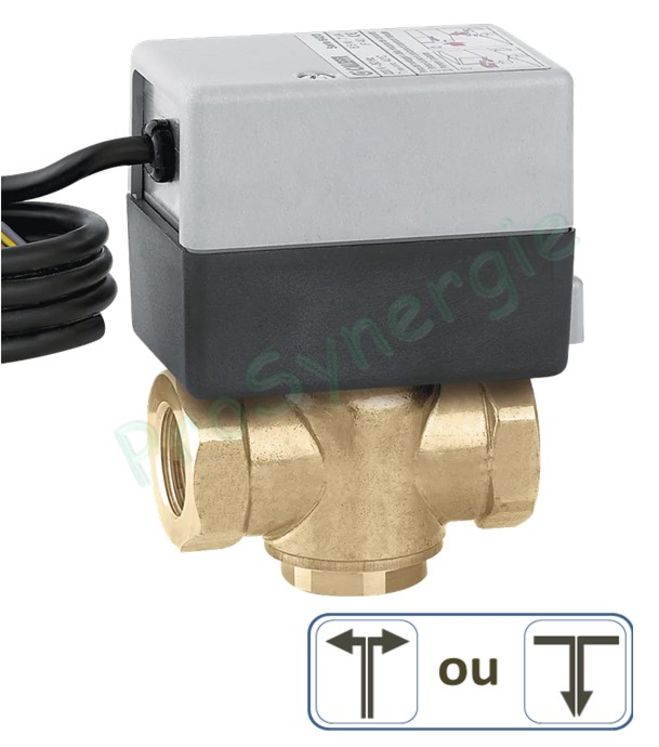

Vannes directionnelles motorisée Z-One 2 ou 3 voies à clapet retour par ressort + contact auxiliaire
Marque : CALEFFI
Référence : THEVDZ3V26
Les vannes de zone permettent d'orienter automatiquement le fluide caloporteur dans les circuits de chauffage.
En savoir plus
Description
Les vannes de zone permettent d'orienter automatiquement le fluide caloporteur dans les circuits de chauffage.
Les vannes de zone de la série VDZ2V (2 voies) et VDZ3V (3 voies) sont équipées d'un obturateur avec ressort de rappel et d'un servomoteur avec moteur synchrone et contact auxiliaire. Ainsi ce modèle peut aussi bien convenir pour du chauffage que pour du rafraîchissement.
Le servomoteur est équipé d'un système de raccordement rapide au corps de la vanne pour simplifier un éventuel démontage lors des opérations d'entretien.
Caractéristiques fonctionnelles
- Moteur : 230V
- Temps d'ouverture : 70/75 s.
- Temps de fermeture : 5/7 s.
- Plage de température : 0 à 90°C
- Température maxi. du fluide : 110°C
- Température ambiante maxi.: 40°C
- Puissance absorbée : 6,5 W; 7 VA
- Pression maxi. : 16 bar
- IP : 40
- Glycol : maxi. 30%
- Livré avec câble de 95 cm
Gamme
| Code article | Raccord | KVS | A | B | C | D |
| VDZ2V20 | 3/4" F | 4,5 | 3/4" | 78 | 24 | 94 |
| VDZ2V26 | 1" F | 6 | 1" | 88 | 24 | 94 |
| ZDZ3V20 | 3/4" F | 4,5 | 3/4" | 78 | 31,5 | 94,5 |
| ZDZ3V26 | 1" F | 6 | 1" | 88 | 46,5 | 94,5 |
