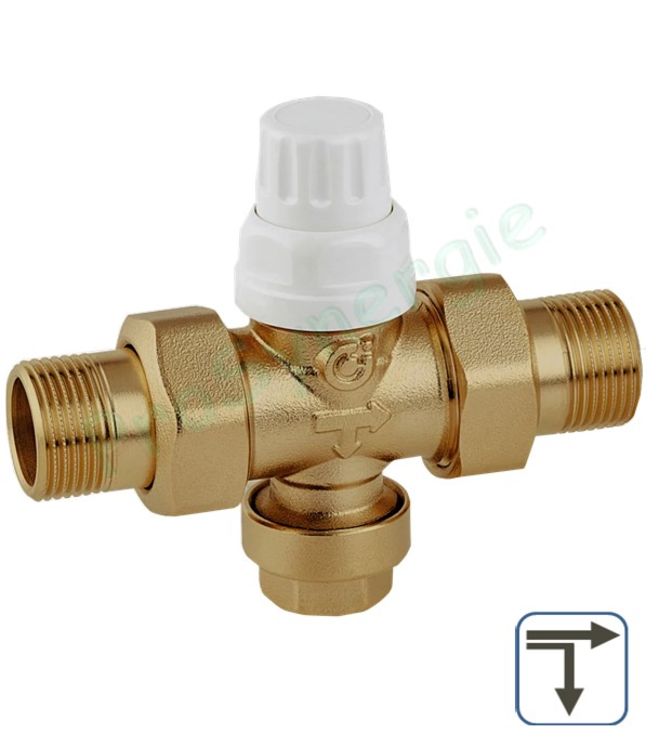

Vanne de zone de chauffage à piston 3 voies (avec raccords portée plate 2 pièces)
Marque : CALEFFI
Référence : THEVDC15
Vanne de zone 3 voies en 1/2" ou 1/2"-3/4"
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction
Les vannes de zone permettent d'orienter automatiquement le fluide caloporteur dans les circuits de chauffage.
Accouplées à une tête électrothermique commandée par un thermostat d'ambiance, elles ferment automatiquement la partie du circuit hydraulique qui n'est pas en demande.
Ces vannes de zone sont conçues pour piloter des petits circuits ou directement des émetteurs de chaleur.
Caractéristiques techniques
- Corps : Laiton EN12165 CW617N
- Obturateur : Laiton EN12164 CW617N
- Joints hydraulique : EPDM
- Axe de commande : Acier Inox
- Fluides : eau, solutions avec glycol glycol : 30% maxi
- Plage de température d'exercice : 0 / 95°C
- Pression maxi : 10 bar
- Pression différentielle maxi : 1,2 bar
- Kv : 3,7
- Raccordements : Raccords union 1/2', 3/4'
- Raccordement inférieur 3 voies : Raccords union 1/2' M
Cotes
| A | A' | B | C | D | E | F | ||
| VDC15 | 3 voies | 1/2" | 1/2" | 113 | 95 | 52 | 52 | 28 |
| VDC20 | 3 voies | 3/4" | 1/2" | 113 | 95 | 52 | 52 | 28 |
Principe de fonctionnement
A la demande du thermostat d'ambiance, la tête électrothermique ouvre ou ferme la vanne de zone.
La vanne s'ouvre sous l'action de l'élément thermostatique à cire dilatable, commandé directement par une resistance PTC, laquelle limite automatiquement le débit de manière à maintenir la température réglée.
Sans courant, le dispositif est "normalement fermé"
