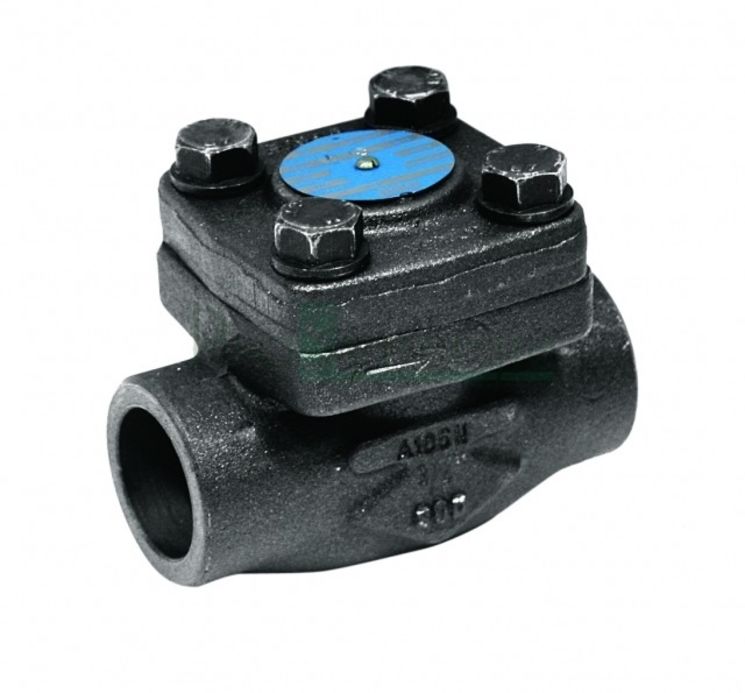

Corps acier ASTM A105N - Bille inox ASTM A276 type 410 - Chapeau boulonné ASTM A105 N
Passage réduit - Série 800 lbs - 1/2 Steliite Trim 8
Montage en position horizontale uniquement
Respecter le sens de passage indiqué sur le corps par une flèche
Code article | Diamètre | Raccordement | Diamètre de passage (mm) | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) |
318010 |
10 |
SW |
7 |
138 |
-29 |
425 |
80 |
318015 |
15 |
SW |
9 |
138 |
-29 |
425 |
80 |
318020 |
20 |
SW |
13 |
138 |
-29 |
425 |
90 |
318025 |
25 |
SW |
17,5 |
138 |
-29 |
425 |
110 |
318032 |
32 |
SW |
22,5 |
138 |
-29 |
425 |
127 |
318040 |
40 |
SW |
29,5 |
138 |
-29 |
425 |
155 |
318050 |
50 |
SW |
35 |
138 |
-29 |
425 |
170 |
