Valve de sécurité anti-siphon à piston ØF3/8´´ (220l/h maxi. 300mbar mini) avec raccords et prise pour manomètre pression
Les + Produit
- Valve à piston pour une sécurité opérationnelle maximale, même en cas d’encrassement, gel ou surpression.
- Réduction de la perte de charge, la pompe est moins sollicitée.
- Installation dans le trou d’homme possible.
- Conception hermétique pour un fonctionnement sans défaut.
Application
La valve anti-siphon à piston est prévue pour l’équipement des conduites d’alimentation fioul dans le cas où une section de cette conduite est en dessous du niveau de remplissage maximal de la cuve.
En cas de fuite en partie basse, la valve anti-siphon à piston empêche le siphonage (fuite) du fioul contenu dans la cuve. Elle est adaptée pour le fioul de chauffage DIN 51603-1, le diesel selon EN 590 ainsi que les biocarburants et le biodiesel avec max. 20% FAME.
La valve anti-siphon à piston est particulièrement recommandée dans des zones inondables.
Principe
La valve anti-siphon à piston exploite un nouveau principe de fonctionnement optimisé. Fermé au repos, la valve s’ouvre quand la pompe aspire le fioul. Quand la pompe est arrêtée, ou en cas de fuite sur la conduite, la valve reste fermée. En cas de variation de pression (surpression) due à la dilatation, la valve laisse refluer le fioul vers la cuve (sauf si un clapet anti-retour est en fonction).
La pression d’ouverture est indépendante de la hauteur réglée. Elle permet un fonctionnement sur à partir de 300 mbar. La valve anti-siphon à piston s’installe en point haut du circuit. Elle est réglable à une hauteur de sécurité de 1 à 4 m. La valeur de réglage correspond à la hauteur réelle de remplissage maximum et non à la hauteur d'installation. La perte de charge est ainsi réduite ce qui a un effet positif sur la vie du brûleur et effet de pompe. Sa conception hermétique la rend insensible à l’encrassement, à l’eau. La valve anti-siphon ne à piston ne dégage aucune odeur. Le remplacement d’une valve à membrane par une valve à piston constitue généralement une solutionaux problèmes liés à l'encrassement, au givrage ou la surpression de la conduite. La valve anti-siphon à piston est étanche jusqu’à 10 m. de colonne d'eau.

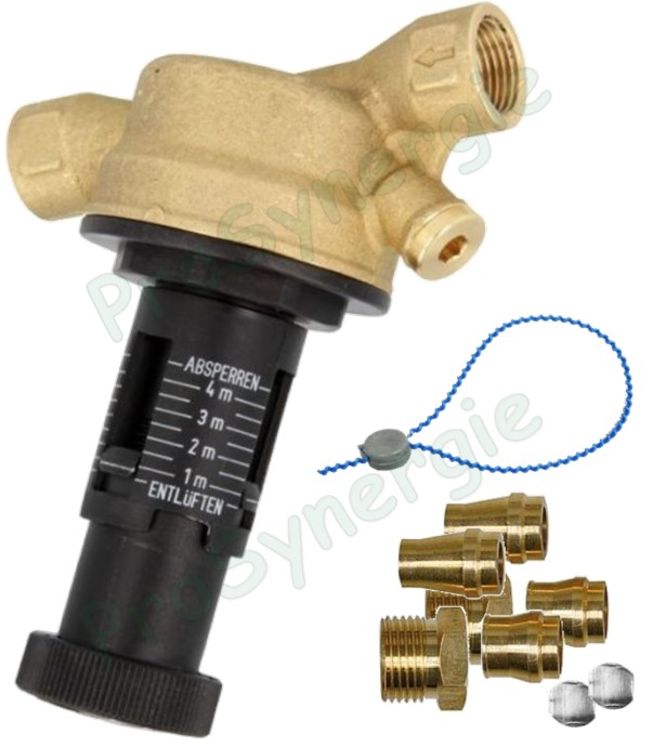

Composition
- Valve anti-siphon à piston.
- Set de raccord Ø 6, 8 et 10 mm.
- Dispositif de plombage.
Caractéristiques
- Réglage hauteur de 1 à 4 m
- Raccord 2 x G3/8" F
- Position de montage Au choix
- Débit fioul 220 l/h maxi
- Plage de température
- Fioul : 6 à 40 °C (fiuol)
- Ambiante : -25 à 60 °C
- Étanchéité jusqu’à -1 bar
- Pression de test 10 bar maxi.
- Seuil d'ouverture 300 mbar
- Corps Laiton
- Agrément DIBt Z-65.50-415
