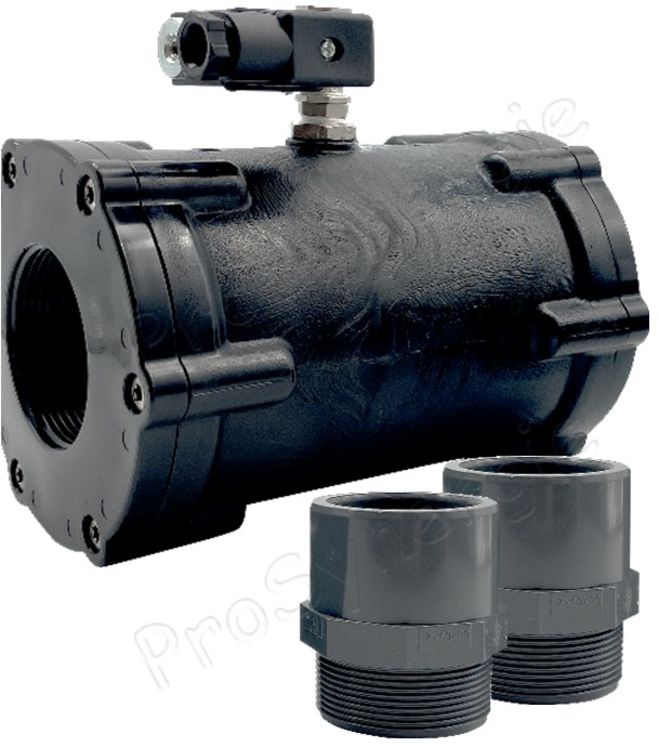

Le but de la vanne à manchon est d’ouvrir et de fermer à commande une section de tuyauterie ayant une pression positive ou négative dans les installations de transport pneumatique de combustibles issus de la biomasse.
Elle doit être installée uniquement sur des tuyaux réservés au passage de l’air. La gestion et le contrôle sont confiés à la centrale Plc art. AP4200.00.02.
Le fonctionnement de la vanne se fait en deux étapes:
Le fonctionnement est subordonné à la présence d’une source d’air comprimé à une pression maximale de 3 bars.
La vanne à manchon peut fonctionner avec de l’air filtré sec ou lubrifié.
| Repère | Unité | Vanne | |
| Référence Article | AP2000.50.01 | ||
| Poids | Kg | 1,5 | |
| Diamètre | Ø A | Pouce | G 2 ' |
| Ø E | mm | 50 | |
| Ø D | Pouce | G 1/4 ' | |
| Longueur | F | mm | 170 |
| B | mm | 24 | |
| Côte | C | Pouce | 64,0 ' |
| Raccords de tuyauterie en PVC | Ø G | F 50 / M 62 | |
| Pression d'alimentation en air comprimé Optimal / Maximum |
Bar (+/- 0,5) | 3 | |
| Bar | 4,5 | ||
| Pression de service (Mini/Maxi) | Bar | - 0,5 / + 0,5 | |
| Corps | Brass & PBT | ||
| Joints / Garnitures | HNBR & FKM | ||
| Pièces internes | acier inoxydable | ||
| Tension | Vac | 230 (± 10%) | |
| Fréquence | Hz | 50/60 | |
| Puissance absorbé | VA | 4 | |
| Fonctionnement continu | ED 100% | ||
| Classe d'isolation | F (155° C) | ||
| Connection Electrique | DIN 43650 | ||
| Classe de protection (avec connecteur) | IP 65 | ||
| Fonction | 3/2 NC | ||
| Commande | Direct / vis | ||
| Raccord d'air comprimé Ø D | G 1/8 ' | ||
| DN | mm | 1,5 | |
| PN | Nl/min | 60 | |
| Pression de service (min/max) | Bars | 0,9/10 | |
| Température de fonctionnement (min/max) | °C | 0/60 | |
| Fluide - Classe de filtration (norme ISO 8573-1) | 5.4.4 | ||
| Temps de réaction | ON 15msec OFF 25msec | ||
| Position de montage | toute position | ||
| Décharge troisième voie | mm | 1,5 | |
