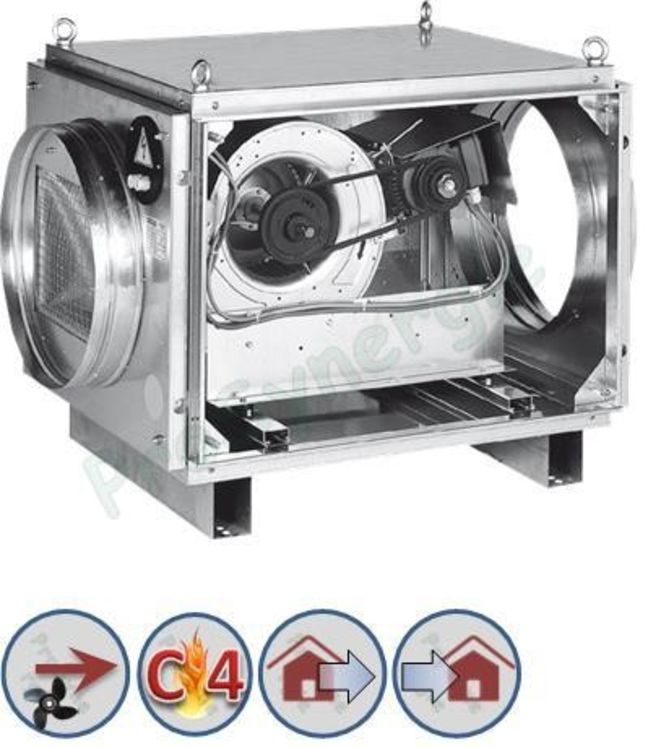

TVEC GII C4 (gros débit - opt° batterie filtration recyclage)
DOMAINE D'APPLICATION
• Extraction / insufflation d'air.
• Moyens et gros locaux tertiaire.
DESCRIPTION
• Caisson en tôle galvanisée avec 3 arrangements différents des piquages pour le caisson ventilateur (en ligne ou perpendiculaires).
• Livré avec un boitier électronique en version micro-watt.
• Pieds réglables pour adaptation tous types de sols.
• Ventilateur à action double ouïe monté sur rails à glissière et désolidarisé du caisson par plots antivibratiles. Entraînement poulie-courroie, avec poulie motrice réglable.
• Caissons modules accessoires pour le traitement de l'air : batterie electrique / eau chaude, filtre G4 ou F5, piège à son.
• Gamme avec choix d'options : 3 arrangements disponibles, isolation double peau, pressostat monté, inter de proximité.
ARRANGEMENTS DISPONIBLES
1: Piquages aspiration et refoulement en ligne.
2: 1 piquage aspiration, 1 piquage refoulement perpendiculaire.
3: 2 piquages aspiration, 1 piquage refoulement perpendiculaire.
REGLES D'ASSEMBLAGE DES MODULES TRAITEMENT D'AIR
1: Registre anti-gel (remplace panneau aspiration).
2: Module piège à son à baffle.
3: Module filtre + batterie chaude,
ou 4: Module filtre,
ou 5: Module batterie chaude.
6: Module ventilateur.
7: Module caisson de détente
