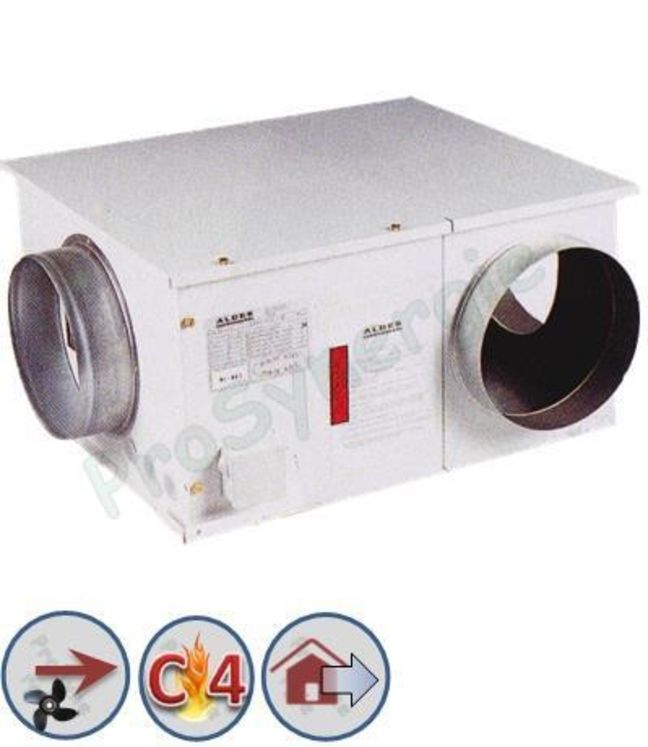

TVEC GI (compact racc. en ligne) C4
Marque : Aldes
Référence : ALD11056202
Article remplacé
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Ventilateur d'extraction pour système VMC.
• Habitat collectif et locaux tertiaire.
• Neuf et rénovation.
• Certification C4 Ø 125 (400°C / 1/2h).
MISE EN OEUVRE
• Horizontale / verticale.
• Faux-plafonds / parois.
• Intérieure.
• Refoulement en ligne ou perpendiculaire.
DESCRIPTION
• 2 tailles de caisson jusqu'à 1800 m3/h.
• Caisson en tôle prélaquée blanche.
• Hauteur 350 mm.
• 3 configurations disponibles.
• Roue à action simple ouïe à entraînement direct.
• Choix de motorisation : 1V ou 2V.
ENCOMBREMENT - POIDS
| Type | L1 (mm) | b1 (mm) | P (mm) | Ø N asp (mm) | Ø N rft (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|
| TVEC 181 | 667 | 380 | 571 | 250 | 250 | 33 |
| TVEC 201 | 667 | 380 | 571 | 250 | 250 | 33 |
| TVEC 20201 | 1033 | 710 | 1015 | 315 | 200x585 | 70 |
CARACTERISTIQUES ELECTRIQUES
| Type | Roue (mm) | Nb pôles | Puis. maxi conso (W) | Int. maxi conso (A) |
|---|---|---|---|---|
| TVEC 181 A | 160 | 4 | 100 | 0,6 |
| TVEC 181 B | 180 | 4 | 130 | 0,7 |
| TVEC 181AB | 180 | 4/6 | 90 / 200 | 0,45 / 1 |
| TVEC 201 A | 180 | 4 | 180 | 0,9 |
| TVEC 201 B | 200 | 4 | 300 | 1,25 |
| TVEC 201 AB | 200 | 4/6 | 140 / 350 | 0,6 / 1,5 |
| TVEC 20201 A | 180 | 4 | 2 x 180 | 2 x 0,9 |
| TVEC 20201 B | 200 | 4 | 2 x 300 | 2 x 1,25 |
| TVEC 20201 AB | 200 | 4/6 | 2 x 140 / 2 x 350 | 2 x 0,6 / 2 x 1,5 |
