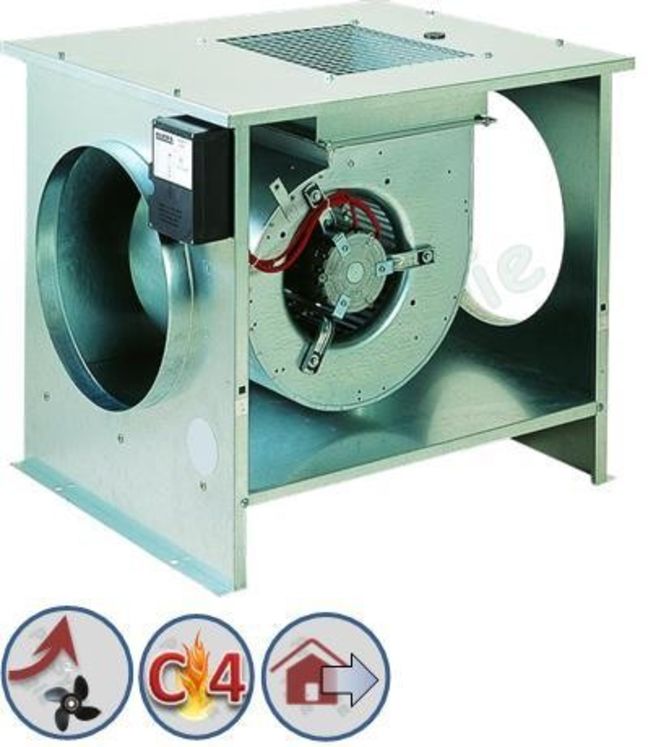

Caisson d´extraction CVEC (mono ou tri) C4
Marque : Aldes
Référence : SITE006192
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Ventilateur d'extraction pour système VMC.
• Habitat collectif neuf et rénovation.
• Locaux tertiaires avec raccordement de la sonde PTO.
• Certification C4 (400°C / 1/2 h).
MISE EN OEUVRE
• Combles / locaux techniques.
• Intérieure / extérieure.
DESCRIPTION
• 3 tailles de caissons : 750 - 1500 - 2500.
• Caisson en tôle galvanisée.
• Moto-ventilateur à action.
• Entraînement direct *.
• Boîtier de raccordement avec interrupteur.
(*) Excepté C.VEC 240 H.
ENCOMBREMENT - POIDS
| Type | L (mm) | H (mm) | P (mm) | Refoult (mm) | Ø N (mm) | Nb de piquages (asp) | Poids (Kg) |
|---|---|---|---|---|---|---|---|
| C.VEC 750 R | 505 | 500 | 487 | 128 x 150 | 250 | 2 | 22 |
| C.VEC 1500 R | 710 | 610 | 577 | 257 x 300 | 315 | 2 | 33 |
| C.VEC 2500 R | 780 | 685 | 657 | 278 x 343 | 400 | 2 | 57 |
| C.VEC 240 H | 780 | 685 | 657 | 250 x 300 | 315 | 2 | 51 |
MANCHETTE SOUPLE M0
| Type | Aspiration Ø (mm) | Refoulement Ø (mm) |
|---|---|---|
| C.VEC 750 R | 250 | Ø 260 |
| C.VEC 1500 R | 315 | Ø 400 + cadre |
| C.VEC 2500 R | 400 | Ø 500 + cadre |
| C.VEC 240 H | 315 | Ø 400 + cadre |
CARACTERISTIQUES ELECTRIQUES
| Type | Clt Feu | Nb de pôles | Puissance consommée moteur (W) | Intensité maxi (A) |
|---|---|---|---|---|
| CVEC 750 R (1) | C4 | 4 | 210 | 0,95 |
| CVEC 1500 R (1) | C4 | 6 | 325 | 2 |
| CVEC 2500 R (1) | C4 | 6 | 460 | 3,2 |
| CVEC 240 H (2) | C4 | 4 | 465 | 1,5 |
