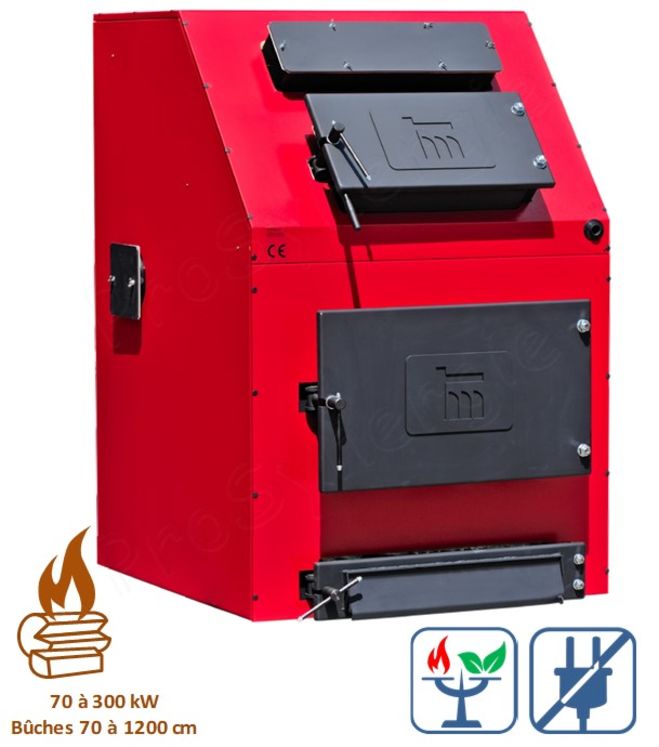

TKK3 MAX - Chaudière acier bois charbon 70 à 300 KW, rendements > 81%, parcours de fumées 3 passages, tirage naturel
Rendements du combustible bois de à 81,3 à 82,9% selon les modèles .
Pas de composants électroniques ni de raccordement électrique.
Bûches de 70 cm pour les modèles 70 kW, jusqu'à 120 cm pour les modèles 250 et 300 kW.
Description
Chaudières conçues pour fonctionner au charbon, au bois, aux plaquettes de bois et autres combustibles issus de la biomasse. La puissance de la chaudière est estimée en fonction de l’emploi de combustibles dont la valeur énergétique est supérieure à 15 000 KJ / kg (soit 4 167 kW).
Les chaudières de la gamme TK-MAX sont entièrement conformes aux exigences de la norme EN 303-5 en vigueur et aux standards qualité de l’ISO 9001. Elles sont construites en acier soudé. Tous les matériaux utilisés pour la fabrication de ces chaudières sont certifiés conformes aux exigences des normes EN 10025, EN 10028-2, EN 10120 et EN 10088-2 qui concernent les tôles d’acier et les tubes sans soudure installés dans la chaudière ;
Le rendement des chaudières TK-MAX est supérieur à 81%. Un système à triple passage des gaz de combustion contribue à l’optimisation des performances.
Les portes de la chaudière sont isolées avec une matière à base de vermiculite, un minéral connu pour ses excellentes performances isolantes. La chaudière est entièrement isolée avec de la laine minérale.
Le chargement de la chaudière se fait par la porte frontale principale.
La chaudière doit être placée dans une chaufferie correctement ventilée et où l’air ne dépasse pas 80 % d’humidité.
La chaudière doit être placée au minimum à 30 centimètres du mur arrière. La partie frontale et les côtés doivent être bien dégagés de manière à permettre l’exécution normale de tous les travaux d’entretien et de nettoyage.
Le fonctionnement de la chaudière est conditionné par le régulateur de tirage relié à l’amortisseur de la porte inférieure et qui n’est pas partie intégrante de la chaudière. Nous recommandons l’installation du régulateur de tirage HONEYWELL FR 124 ;
La chaudière est testée avec une pression de 5 bars. La pression maximale de fonctionnement de la chaudière est de 3 bars.
Le rapport qualité/prix de ces chaudières se situe parmi les meilleurs du marché.
Repères
1 Chambre de combustion
2 Eau de chauffage
3 Evacuation des gaz de combustion
4 Retour des eaux de chauffage
5 Départ des eaux de chauffage
6 Ouverture supérieure pour le nettoyage
7 Porte supérieure pour l'alimentation en combustible
8 Porte inférieure pour l'alimentation en combustible et le nettoyage des cendres
9 Volet primaire d’admission d’air
10 Ouvertures latérales pour le nettoyage
11 Soubassement de la chaudière
12 Isolation
13 Corps de la chaudière
14 Emplacement de montage du régulateur de tirage
15 Raccord de purge d'air
16 Robinet de vidange
Caractéristiques
| Puissance nominale (kW) | 70 | 90 | 100 | 120 | 150 | 200 | 250 | 300 |
| Puissance maxi charbon* (KW) | 70 | 90 | 100 | 120 | 150 | 200 | 250 | 300 |
| Puissance max bois* (KW) | 61 | 69 | 87 | 103,5 | 129 | 169,5 | 210 | 262,5 |
| Plage de puissance charbon* (KW) | 60-80 | 80-100 | 80-110 | 100-130 | 130-180 | 180-240 | 220-290 | 270-350 |
| Dépression nécessaire (Pa) | 28 | 31 | 29 | 30 | 35 | 41 | 45 | 50 |
| Volume d’eau (litres) | 155 | 178 | 170 | 230 | 290 | 320 | 350 | 430 |
| Température de sortie des gaz de combustion à puissance nominale (◦C) | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250 |
| Temp.de la plage de régulation pour les combustible solide (◦C) | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 | 60-90 |
| Temp. Minimale de retour | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Hauteur de cheminée nécessaire | 9-10 | 9-10 | 09-10 | 10-11 | 11-12 | 11-12 | 12-13 | 15-17 |
| Ø Intérieur de cheminée | 200 | 200 | 250 | 250 | 300 | 350 | 350 | 350 |
Dimensions
| Type de chaudière | Poids | Largeur | Hauteur | P - Profondeur | E - Sortie de fumées (Ø) | F - Raccords (Ø) |
| (kg) | (mm) | (mm) | (mm) | (mm) | ‘’ | |
| 70 | 400 | 690 | 1325 | 1270 | 180 | 1’’ ½ |
| 90 | 440 | 750 | 1325 | 1270 | 220 | 2’’ |
| 100 | 630 | 935 | 1500 | 1540 | 220 | 2’’ |
| 120 | 760 | 935 | 1600 | 1665 | 220 | 2’’ |
| 150 | 805 | 1035 | 1670 | 1675 | 220 | 2’’ ½ |
| 200 | 1030 | 1205 | 1720 | 1785 | 220 | 3’’ |
| 250 | 1500 | 1355 | 1800 | 2075 | 330 | 3’’ |
| 300 | 1700 | 1600 | 1800 | 2075 | 330 | 3’’ |
