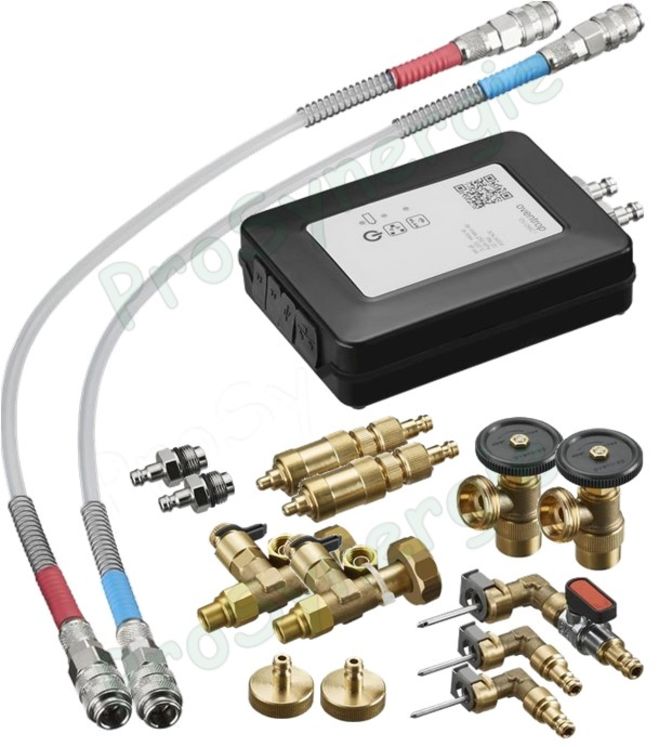

Système électronique de mesure Wifi Oventrop « OV-DMC 3 » réglage de robinets d´équilibrage multimarque type TA (sans afficheur)
Le système de mesure est équipé d’une interface WIFI pour la communication par le biais de smartphones, tablettes et ordinateurs portables ou fixes du commerce. L’équilibrage d’installations de chauffage et de rafraîchissement s’en trouve facilité. De plus, les mesures peuvent être très simplement consignées dans un procès-verbal.
Après avoir saisi les données du robinet et le débit nominal désiré, la valeur de préréglage d’un robinet d’équilibrage peut être calculée. De plus, le système permet la mesure permanente de la pression différentielle et du débit. La mesure simultanée de la température de départ et de retour à l’aide de capteurs de température PT 1000 permet le calcul direct de la puissance.
Avantage :
- Opération par le biais de smartphones, tablettes et ordinateurs portables ou fixes
- WIFI intégré
- Mesure permanente optionnelle
- Dégazage automatique de l’appareil grâce au fonctionnement bypass motorisé
- Accu LiFe rapidement rechargeable assurant une longue durée de service
- Plage de mesure étendue de la pression différentielle jusqu’à 2,5 bar
Configurations minimales des afficheurs :
- Apple iPhone 4 avec au moins iOS 7.1
- Apple iPad 2 avec au moins iOS 7.1
- Appareils Android avec au moins API version 11 ce qui correspond à Android 3.0 (Honeycomb) et supérieur
- Appareils Windows avec au moins Win 7 et WIFI
Données techniques
- Température de service max. : +120 °C
- Température de service min. : -20 °C
- Pression de service max. : 20 bar (2000 kPa)
- Pression différentielle max. : 2,5 bar (250 kPa)
- Plage de mesure de la température : -20 °C à +120 °C
- Capteur de température : PT 1000
- Alimentation en courant :batterie LiFe ou bloc d’alimentation USB fourni 230V AC 50/60 Hz
- Encombrements L x H x P :107 x 165 x 40mm–Poids : 650 g
- Classe de protection : IP 64
- Interface : WIFI
Méthodes de mesure :
Le logiciel «OV-DMC 3» permet le réglage de robinets à l’aide de différentes méthodes de mesure. Les valeurs mesurées (pression différentielle /débit) sont affichées et représentées graphiquement. La température de départ et de retour peuvent être détectées en raccordant des capteurs de température.
Les préréglages qui sont déterminés à l’aide des valeurs mesurées sont affichés et consignés dans un procès-verbal.
Méthode pression constante :
Le débit désiré, puis la valeur de préréglage du robinet, sont saisis. Une nouvelle valeur de préréglage pour le robinet est déterminée par la mesure. Après avoir réglé cette nouvelle valeur, celle-ci est vérifiée en effectuant une nouvelle mesure. La mesure doit être répétée si nécessaire.
Méthode ordinateur :
Comme pour la méthode pression constante, le débit désiré est saisi en premier. Puis, le robinet de réglage est réglé sur une valeur de préréglage quelconque et la mesure est effectuée. Régler une deuxième valeur de préréglage et mesurer à nouveau.
La valeur de préréglage nécessaire pour le débit désiré est déterminée par le logiciel. Cette valeur est réglée au robinet de réglage et une mesure de contrôle est démarrée. Si le débit mesuré correspond aux attentes, la valeur peut être reprise dans le procès-verbal de réglage.
Méthode valeur kv :
En saisissant la valeur kv du robinet de réglage, le débit est déterminé en fonction de la pression différentielle mesurée dans la position actuelle du robinet.
