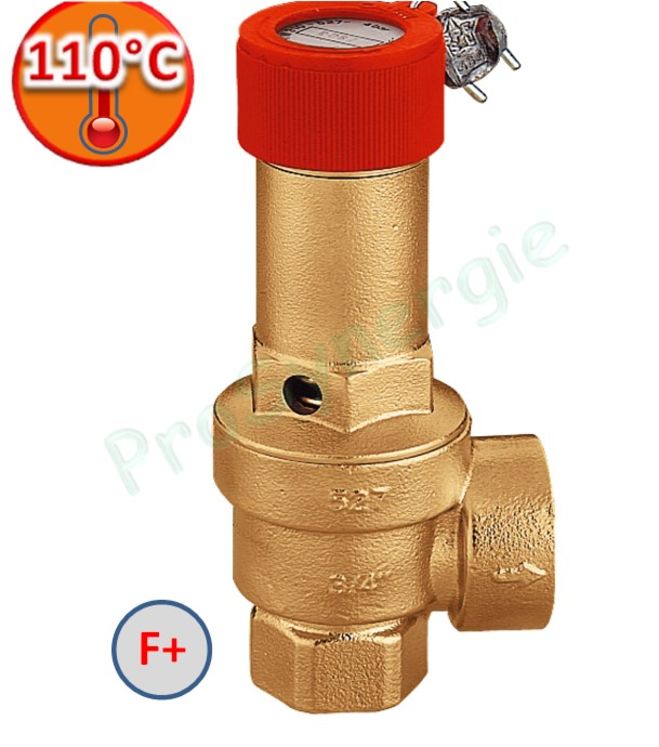

Soupape série C laiton 5 à 8 bars 110°C sécurité chauffage - Raccordement F Ø 1´´ ou 1´´1/4
Marque : CALEFFI
Référence : THES2633D5
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Produit : Description
Soupape de sécurité.
Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 20 %.
Écart de fermeture : 20 %.
Données techniques
Plage de température du fluide: 5–110 °C
PN (Pression nominale): PN 10
Dimensions
| Référence | Code Fab. | A | B | C | D | E | Poids | Pression d'étalonage | Puissance max. chaudière |
| THES2633D5 | 513650 | Ø 1' | Ø 1'1/4 | 38 | 144 | 48 | 0,85 | 5 bars | 766 KW |
| THES2633D6 | 513660 | Ø 1' | Ø 1'1/4 | 38 | 144 | 48 | 0,85 | 6 bars | 869 KW |
| THES2633D7 | 513670 | Ø 1' | Ø 1'1/4 | 38 | 144 | 48 | 0,85 | 7 bars | 1 004 KW |
| THES2633D8 | 513680 | Ø 1' | Ø 1'1/4 | 38 | 144 | 48 | 0,85 | 8 bars | 1 130 KW |
| THES3340D5 | 513750 | Ø 1'1/4 | Ø 1'1/2 | 44 | 187 | 58 | 2,1 | 5 bars | 1 055 KW |
| THES3340D6 | 513760 | Ø 1'1/4 | Ø 1'1/2 | 44 | 187 | 58 | 2,1 | 6 bars | 1 197 KW |
| THES3340D7 | 513770 | Ø 1'1/4 | Ø 1'1/2 | 44 | 187 | 58 | 2,1 | 7 bars | 1 384 KW |
| THES3340D8 | 513780 | Ø 1'1/4 | Ø 1'1/2 | 44 | 187 | 58 | 2,1 | 8 bars | 1 557 KW |
