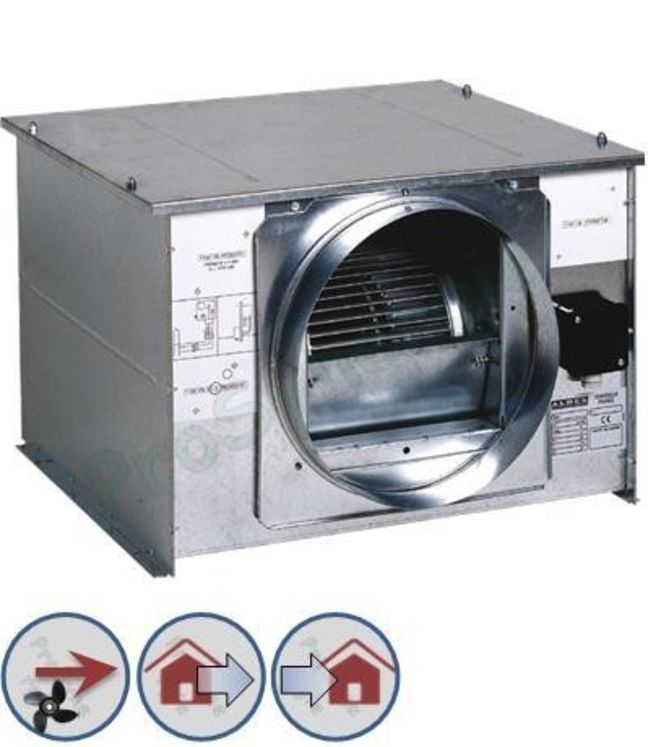

Caisson d´insufflation et d´extraction VEKITA + (petit et moyen débit)
Marque : Aldes
Référence : SITE006197
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Extraction / insufflation d'air.
• Petits locaux tertiaires.
• Variation de vitesse.
MISE EN OEUVRE
• Horizontale / verticale.
• Faux-plafonds / combles / locaux techniques.
• Intérieure / extérieure.
DESCRIPTION
• Caisson en tôle galvanisée avec 2 piquages circulaires en ligne.
• Moteur 2V avec variation de vitesse possible sur la grande vitesse jusqu'au VEKITA + 700.
• Roue à entraînement direct.
• Bornier de raccordement électrique déporté à l'extérieur du caisson.
• Version multi-piquages extraction jusqu'au modèle 450.
• Version isolée : doublage intérieur de 25 mm d'isolant acoustique M1.
- NOTA : pour les applications acoustiques, il est vivement recommandé d'utiliser un auto-transformateur
ENCOMBREMENT - POIDS
| Type | H (mm) | P (mm) | C (mm) | D (mm) | E (mm) | Ø N Ø N1 (mm) | R (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|---|---|
| Vekita+ 300 | 180 | 360 | 338 | 495 | 93 | 125 | 368 | 6 |
| Vekita+ 300 multi | 267 | 360 | 338 | 495 | 149 | 125 | 368 | 6 |
| Vekita+ 450 | 267 | 360 | 368 | 495 | 165 | 160 | 368 | 8,5 |
| Vekita+ 450 multi | 267 | 360 | 368 | 425 | 165 | 160 4 x 125 | 368 | 8,5 |
| Vekita+ 700 | 297 | 360 | 368 | 425 | 170 | 200 | 368 | 9,5 |
| Vekita+ 2000 | 400 | 545 | 605 | 597 | 216 | 315 | 535 | 25 |
| Vekita+ 3000 | 545 | 630 | 685 | 602 | 316 | 400 | 535 | 33 |
MANCHETTE SOUPLE M0
| Type | Aspiration Ø (mm) | Refoulement Ø (mm) |
|---|---|---|
| VEKITA+ 300 | 125 | 125 |
| VEKITA+ 300 multi | 4 x 125 | 125 |
| VEKITA+ 450 | 160 | 160 |
| VEKITA+ 450 multi | 4 x 125 + 1 x 160 | 160 |
| VEKITA+ 700 | 200 | 200 |
| VEKITA+ 2000 | 315 | 315 |
| VEKITA+ 3000 | 400 | 400 |
CARACTERISTIQUES ELECTRIQUES
| Type | roue (mm) | Nb de pôles | Puis. consommée maxi (W) | I. protection (A) |
|---|---|---|---|---|
| VEKITA+ 300 | Réaction 180 | 2 | 55 | 0,3 |
| VEKITA+ 450 | Action 133 | 2 | 121 | 0,63 |
| VEKITA+ 700 | Action 133 | 2 | 175 | 1,1 |
| VEKITA+ 2000 | Action 216 | 4 | 640 | 3 |
| VEKITA+ 3000 | Action 240 | 4 | 1000 | 5 |
