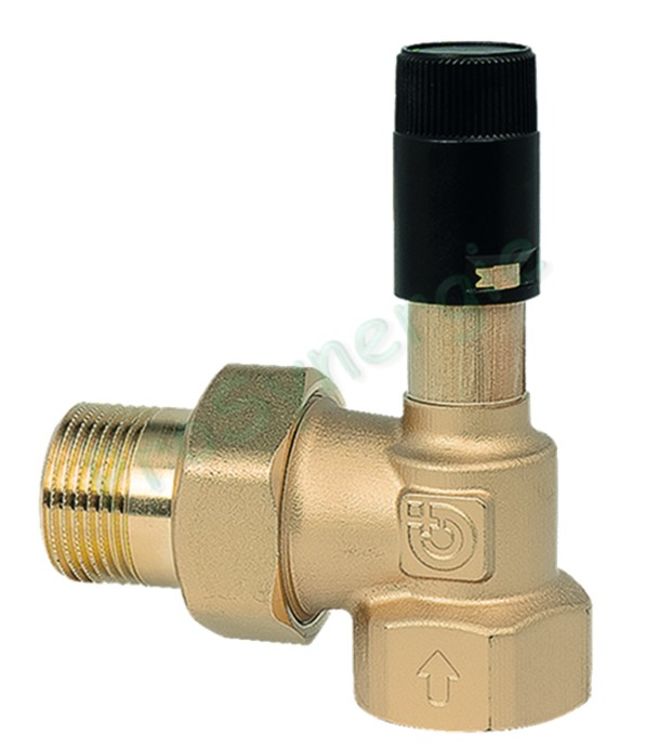

Soupape pression différentielle équerre ou droite réglable avec échelle graduée 1 à 6 mCE ØM/F écrou libre 3/4´´
Description :
La soupape de pression différentielle est utilisée dans les installations qui peuvent fonctionner avec des variations importantes de débit, par exemple dans celles qui utilisent un grand nombre de robinets thermostatiques ou de vannes motorisées à deux voies. Elle assure une bouclage dont le débit est proportionnel aux nombres de vannes qui se ferment sur l'installation et limite ainsi la pression différentielle générée par la pompe.
Matériaux :
Corps : laiton EN 12165 CW617N - (code 519015) laiton EN 12165 CB7535
Obturateur : laiton EN 12164 CW617N - (code 519015) PA6G30
Joints obturateur : EPDM
Joints toriques d'étanchéité : EPDM
Joints raccord union : Fibre sans amiante NBR
Poignée : ABS
Ressort : acier inox
Performances :
Fluides admissibles : eau, eaux glycolées
Pourcentage maxi de glycol : 30 %
Plage de température : 0–110 °C - (code 519015) 0–100 °C
Pression maxi d'exercice : 10 bar
Principe de fonctionnement :
En réglant la compression du ressort (1) à travers la poignée (2), l’équilibre des forces qui agissent sur l’obturateur (3) varie et modifie ainsi la pression d’intervention de la soupape.
L’obturateur s’ouvre, activant le circuit de by-pass, uniquement lorsque la pression différentielle qui le pousse est supérieure à celle du ressort de rappel. Ceci permet d’ouvrir le passage du débit sur la sortie (4) et de limiter ainsi la différence de pression sur le tronçon situé en aval de la soupape.
Dimensions :
| Référence | Code Fab. | A | B (mm) | C (mm) | D (mm) | Poids (kg) | Pression d'étalonage |
| THESD20E | 518500 | Ø 3/4´´ | 58,5 | 26 | 93,3 | 0,543 | de 1 à 6 mCE |
| THESD20D | 519015 | Ø 3/4´´ | 59 | 64 | 81 | 0,55 | de 1 à 6 mCE |
