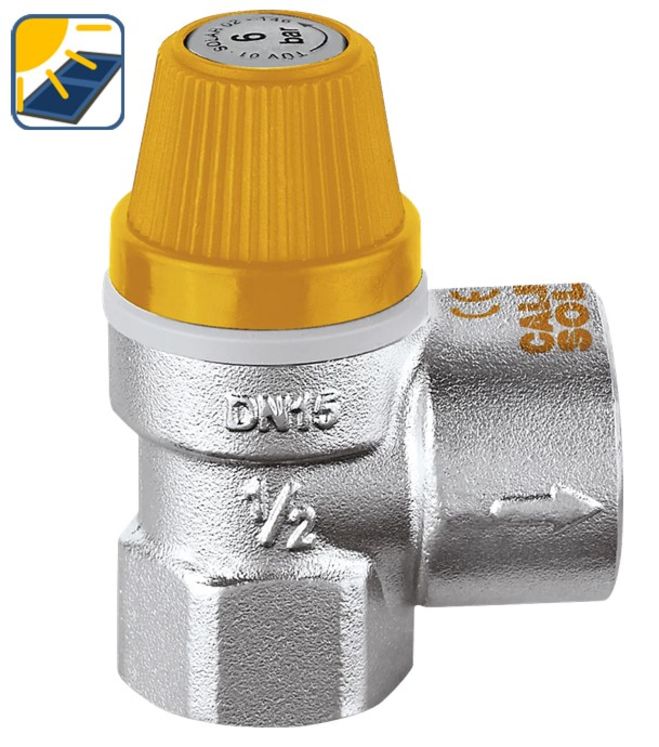

Soupape haute température pour installation solaire
Fonction
Les soupapes de sécurité sont des appareils qui limitent la pression de l'eau dans les circuits primaires des installations solaires.
Lorsque la pression de tarage est atteinte, la soupape commence à évacuer la quantité d'eau nécessaire pour empêcher la pression du circuit d'atteindre des limites dangereuses pour le fonctionnement des panneaux solaires.
Cette série particulière de soupapes a été réalisée et certifiée pour opérer à haute température avec de l'eau glycolée.
Description
- Corps Laiton série C
- Soupapes de sécurité haute température pour chauffage solaire.
- Acceptent les eaux chargées en antigel (maxi 50%)
- Plage de température : -30°C à +160°C
Gamme
| Référence | Référence fabricant | raccord | tarage | A | B | C | D | E |
| SHT15C3 | 253043 | 1/2" F x 3/4" F | 10 bar | 1/2" | 3/4" | 24 | 70 | 33.5 |
| SHT15C4 | 253044 | 1/2" F x 3/4" F | 3 bar | 1/2" | 3/4" | 24 | 70 | 33.5 |
| SHT15C6 | 253046 | 1/2" F x 3/4" F | 4 bar | 1/2" | 3/4" | 24 | 70 | 33.5 |
| SHT15C10 | 253040 | 1/2" F x 3/4" F | 6 bar | 1/2" | 3/4" | 24 | 70 | 33.5 |
Principe de fonctionnement
L’obturateur (1), commandé par un ressort taré (2), se soulève lorsque la pression de tarage est atteinte et libère ainsi le passage pour l'évacuation. La pression de tarage est choisie en fonction de la pression maximale admissible sur le circuit. Le diamètre du raccord de sortie (3) est supérieur à celui en entrée pour permettre une meilleure évacuation de la puissance nécessaire. Lorsque la pression diminue, la soupape se referme dans les limites données par les normes.
