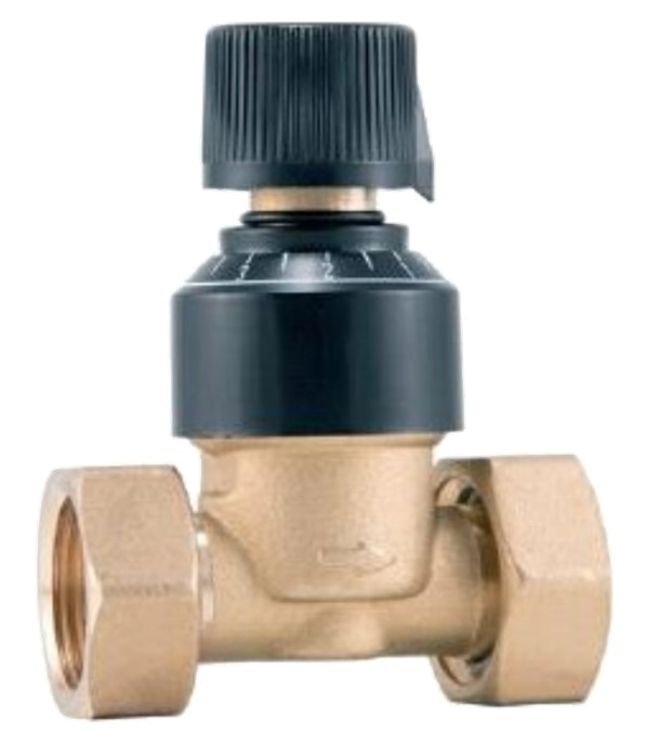

Soupape différentielle à échelle graduée - Raccordement en ligne longueur 5cm F écrou tournant Ø 3/4´´
Marque : BARBERIE Rubinetterie Industriali
Référence : THESDD
Vanne différentielle d'équilibrage by-pass avec écrous tournants - tarage 0,2-2,5 m C.E. Livrée avec joints plats.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction :
Dans les installations à débit variable, gérées par des vannes de régulation (ex.: vannes thermostatiques, commandes électrothermiques, vannes de zone), lamodulation et la fermeture des terminaux induisent une diminution du débit demandé mais aussi une augmentation non négligeable du débit auquel sont soumis les terminaux restés ouverts. La vanne de pression différentielle (appelée aussi vanne de dérivation) : Elle limite la différence de pression en déviant une partie du débit vers le retour ce qui évite l’usure et les bruits. L’étalonnage de la vanne correspond aux pertes de charge du circuit le plus défavorisé. Pour dévier des débits élevés, il est possible d’installer plusieurs vannes en parallèle.
Construction :
- Corps, vis et écrous : laiton EN 12165 CW617N
- Obturateur et bague : laiton EN 12164 CW614N
- Ressort : acier inox
- Molette et échelle graduée : ABS
- Joints : NBR
- Joints des écrous : fibre sans amiante
- Raccords filetés : ISO 228-1
Caractéristiques fonctionnelles :
- Plage de température : 0 à 90°C (gel exclu)
- Pression maximum : 10 bars
- Étalonnage : 2 - 6,5 m CE
- Fluides admissibles : eau, eau glycolée
- Glycol maxi : 50%
Dimensions :
| Référence | Code Fab. | A & B | C (mm) | D (mm) | Poids (kg) | Pression d'étalonage |
| THESDD | 616015000 | Ø 3/4´´ | 65 | 73 | 0,36 | de 2 à 6,5 mCE |
