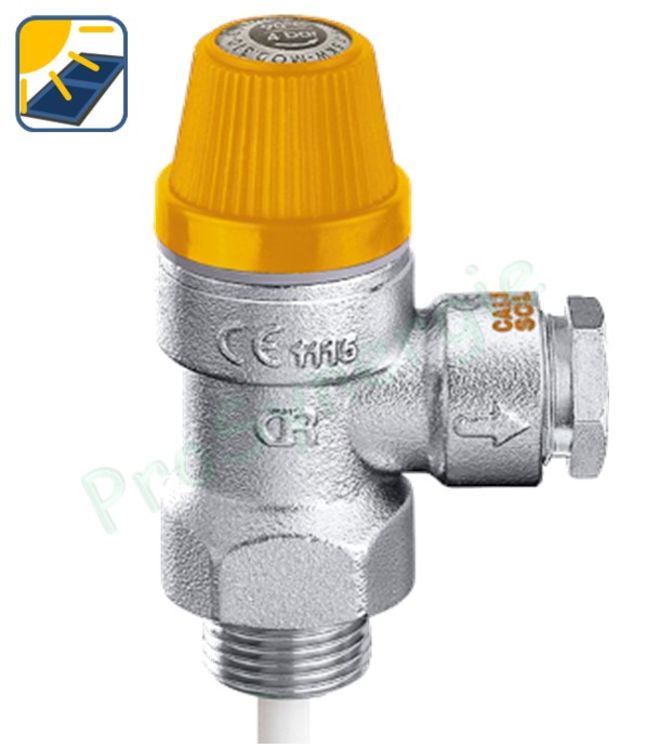

Soupape de sûreté pour pression et température adaptée au solaire
Marque : CALEFFI
Référence : THESPT1507
Soupape de sûreté pour pression et température sur installation solaire
En savoir plus
Fonction
Soupape de sécurité pour installations d'eau sanitaire.
Spécialement adaptées à la protection des ballons solaires.
Les soupapes pression/température controlent et limitent la température et la pression de l'eau chaude dans un ballon d'accumulation et empechent la température de dépasser 90°C,
avec formation de vapeur
Gamme
|
Code article |
Référence Fabricant |
Raccord |
Tarage |
|---|---|---|---|
|
THESPT1506 |
309461 |
1/2"M |
6 bar |
|
THESPT1507 |
309471 |
7 bar |
|
|
THESPT1510 |
309401 |
10 bar |
|
|
THESPT2006 |
309561 |
3/4"M |
6 bar |
|
THESPT2007 |
309571 |
7 bar |
|
|
THESPT2010 |
309501 |
10 bar |
Principe de fonctionnement
La soupape s’ouvre lorsque les valeurs de tarage sont atteintes pour:
- La température : l’élément thermostatique contenu dans la sonde de température (1) qui est plongée dans l’eau chaude, se dilate lorsque la température augmente. Cette dilatation provoque le mouvement de l’axe de commande qui agit sur l’obturateur (2) et ouvre la soupape. Cette dernière est tarée pour s’ouvrir à une température supérieure à 90° C.
- La pression : l’obturateur, comprimé par un ressort, se soulève lorsque la pression de tarage est atteinte et ouvre ainsi le passage d’évacuation. La pression de tarage est choisie en fonction de la pression maximale admissible dans le circuit.
Lorsque la température et/ou la pression redescendent, la soupape se referme.
