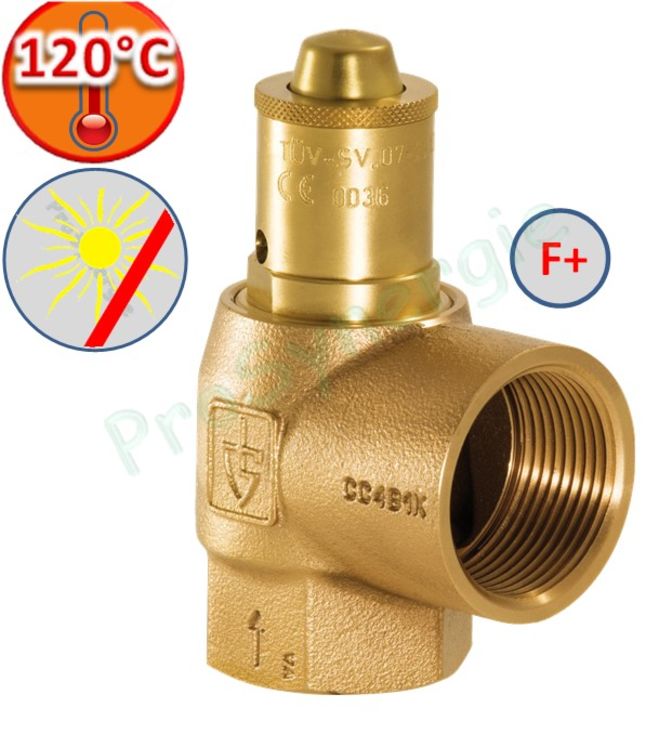

Soupape de sureté corps bronze HT (sécurité solaire 120°C) 6 ou 10 bars raccordement F Ø 3/4'' échappement 1''
Marque : Goetze
Référence : SITE005664
Soupape haute température échappement augmenté - série G - pour installation solaire
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction
Protection des installations de chauffage fonctionnant à haute température.
Particulièrement adaptées dans les installations solaires
Construction
- Corps bronze
- Siège métal / EPDM haute résistance
- Membrane intégrée protégeant le ressort
Carractéristiques fonctionnelles
- Fluides autorisés : eau et solutions glycolées
- Pourcentage maxi de glycol : 50% 100%
- Pression nominale : PN10
- Température maxi + 160°C + 120°C
- Catégorie PED : IV
- Homologation TUV 2013 (modèle bronze)
- Surpression à l'ouverture : 10%
- Ecart à la fermeture : 20%
- Puissance de décharge : 100 KW
Dimensions
| Référence | R (Ent.) | R (Sort.) | h (mm) | H (mm) | L (mm) | Poids (Kg) | Pression d'étalonage | Puissance max. chaudière |
| THESHT20G6 | Ø 3/4' | Ø 1' | 34 | 63 | 39 | 0,37 | 6 bars | 100 KW |
| THESHT20G10 | Ø 3/4' | Ø 1' | 34 | 63 | 39 | 0,393 | 10 bars | 100 KW |
