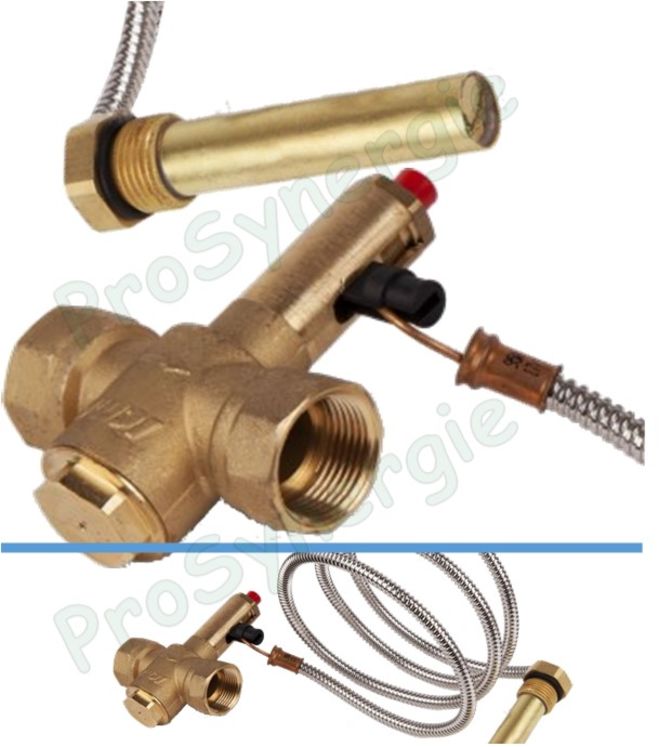

La soupape de sécurité à décharge est un dispositif qui limite la température de l'eau dans les chaudières équipées d'un réservoir d'eau chaude ou d'un échangeur de chaleur.
Lorsque la température du liquide, où l'élément capteur de la soupape de sécurité est immergé, atteint 95°C (±2°C), la soupape s'ouvre progressivement, libérant l'eau chaude de la chaudière ou de l'échangeur de chaleur auxquels elle est raccordée, et laissant admettre (le cas échéant avec un équipement spécifique) l'eau froide entrer dans l'installation pour ramener la température dans des limites sûres.
Le dispositif est conforme à la norme En14597 et peut être utilisé dans des systèmes conformes à la norme En12828 concernant les chaudières d'une puissance inférieure à 100Kw
Connections
Matériaux
Performances
| Code | A | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H | Poids (kg) |
| 90608AE05 | G Ø 3/4' | Ø 21 | 109 | 77 | 32 | 74 | 85 | G Ø 1/2' | 0,66 |
Lorsque la température du liquide dans le circuit augmente, une conversion liquide-gaz se produit à l'intérieur de l'élément sensible (point 1 de la figure), ce qui entraîne une augmentation de volume à l'intérieur du capillaire et donc une dilatation du soufflet (point 2), qui appuie sur l'obturateur et ouvre le passage "A".
Un bouton rouge situé sur la partie inférieure de la vanne permet de vider manuellement le système à tout moment.
Avant d'installer la soupape de sécurité, veuillez vérifier que le système ne contient pas d'impuretés qui pourraient endommager ou obstruer le siège de déclenchement de la soupape. Un filtre visitable doit être monté sur la conduite d'arrivée d'eau froide . Il est recommandé d'installer un réducteur de pression sur la conduite d'alimentation d'eau froide, calibré à la pression de fonctionnement du système.
Vérifiez que la capacité de déclenchement de la soupape est compatible avec les valeurs spécifiées par le fabricant de la chaudière.
Le dispositif doit être installé par des techniciens qualifiés.
Etape de montage
Pour garantir une utilisation correcte de la soupape de sécurité à décharge de chaleur, raccordez la sortie avec un diamètre de sortie identique à celui de la soupape (ne pas raccorder avec un raccord réducteur). La distance maximale par rapport au générateur de chaleur ne doit pas dépasser 2 mètres et il ne doit pas y avoir plus de 2 courbes dans le tracé du tuyau.
Le tuyau d'évacuation ne doit pas comporter de parties ascendantes.
La partie inférieure de la vanne comporte un bouton rouge (voir photo ci-contre) qui, lorsqu'on appuie dessus, libère l'eau manuellement.
Il est recommandé de répéter cette opération régulièrement (au moins à chaque redémarrage du système) pour vérifier le bon fonctionnement de l'appareil.
