Soupape de sécurité thermique 544 (Alimentation et décharge)
Fonction
Les soupapes de sécurité thermiques sont utilisées pour la protection des chaudières à combustible solide d'une puissance inférieure à 35 kW.
En cas de surchauffe accidentelle, le refroidissement de la chaudière est assuré par l'ouverture de la soupape qui évacue l'eau chaude.
La pose d'une soupape de sécurité chauffage reste obligatoire. La régulation de la température de la chaudière ne peut en aucun cas être assurée par la soupape seule.
Pour chaudière non équipée d'un ballon E.C.S ou d'un échangeur de sécurité.
Description

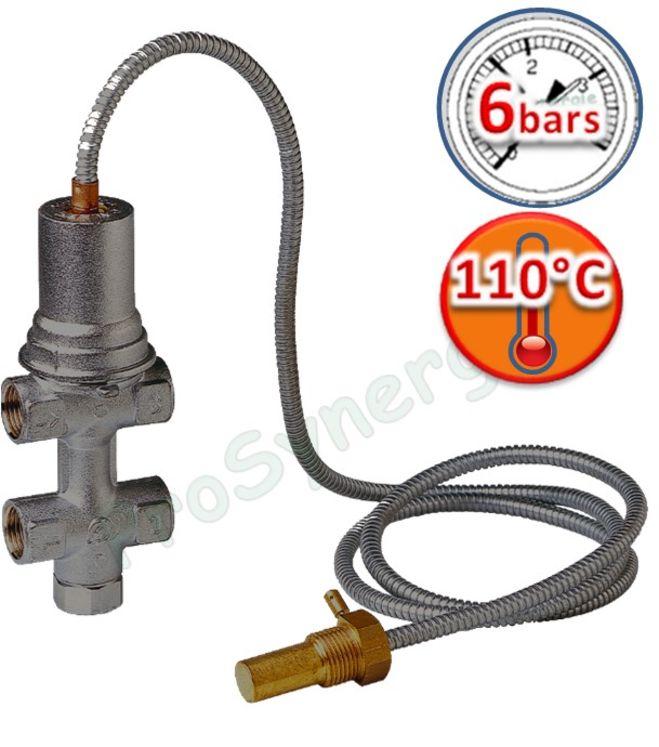

Soupape de sécurité thermique "alimentation / décharge" pour chaudière à combustible solide, non équipée de ballon ECS ni de serpentin de sécurité.
Corps laiton 1/2"F x 4
Plage de température : +5°C à +110°C
Pression maxi : 6 bar
Température d'ouverture : +100°C
Dimensions
| Référence | Code article | A | B | C | D | E | F | G | Poids (kg) |
| THEST544 | 544400 | 1/2' | 60 | 77 | 50 | 162 | 1/2' | 43 | 1,32 |
Principe de fonctionnement
Lorsque la température de tarage est atteinte, l’axe de la soupape se déplace et ouvre alors simultanément les sections de passage d’entrée d’eau froide et d’évacuation d’eau chaude, jusqu’à ce que la température mesurée par le bulbe redescende sous le seuil d’ouverture de la soupape. Les deux passages se referment alors simultanément. En cas d’avarie de l’élément sensible, la soupape se met en sécurité positive, c’est à dire en ouverture.
La pastille de température positionée sur le capteur, signale si une température supérieure à 110°C a été atteinte.
