| Repère | Correspondance |
| E | Entrée du granulés (depuis le stockage principal) |
| S | Sortie d'air (vers la centrale d’aspiration) |
| 1 | Boutons de fixation du couvercle |
| 2 | Prise d'air comprimé pour le décolmatage |
| 3 | Cartouche filtrante |
| 4 | Cône à effet cyclonique |
| 5 | Equère de fixation |
| 6 | Crochet de fermeture et fixation du doseur |
| 7 | Fenêtre d'inspection |
| 8 | Trappe de livraison du doseur |

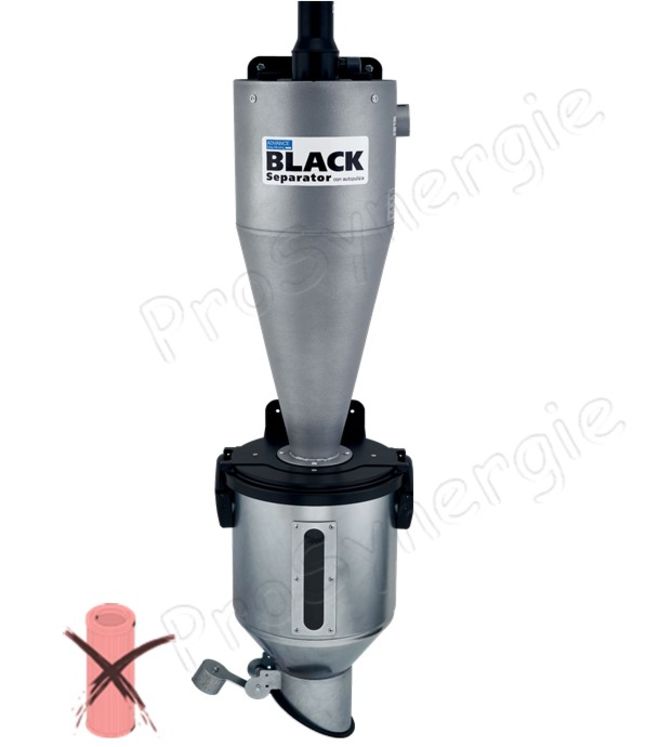

| Repère | Unité | Black Separator | |
| Référence Article | AP3460.50.03 | ||
| Poids | Kg | 23 | |
| Ø Raccordement E / S | mm | 60 | |
| Côte | A | 1458,5 | |
| B | 315 | ||
| C | 706 | ||
| D | 150 | ||
| E | 281,5 | ||
| F | 216 | ||
| G | 139 | ||
| H | 22 | ||
| I | 106,5 | ||
| L | 200 | ||
| P | 150 | ||
| R | 188 | ||
