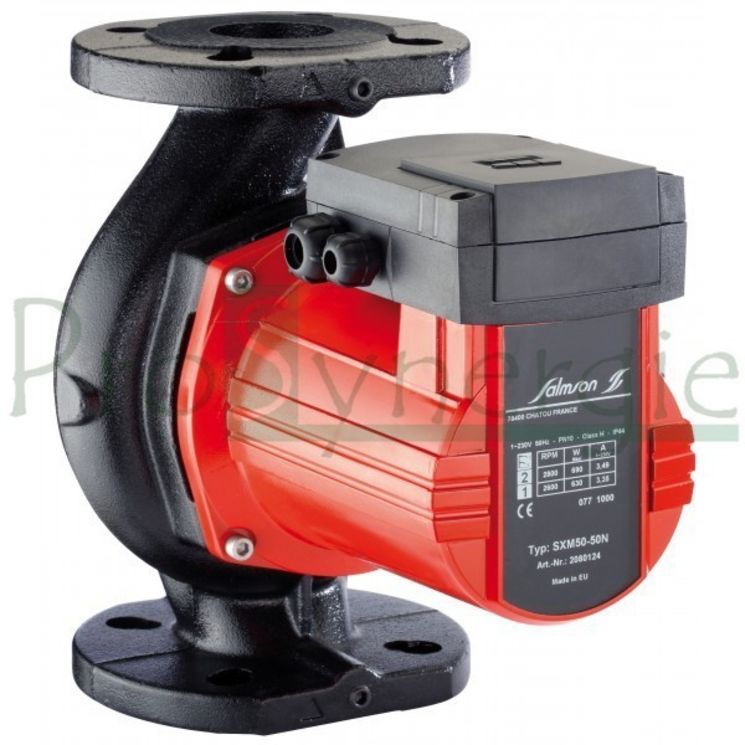

SCX et SXM - Circulateur simple 3 vitesses Mono ou Tri (230V ou 400V) - Hauteur 220 à 360mm Raccordement à Bride DN 40 à 150
SCX = modèle simple moteurs Triphasé bi-tension 230/400V
Exemple : SCX 40-80
-> 40 = taille DN40
-> 80 = Type
Conception :
Corps de pompe in-line à orifices filetés (à brides PN 10 pour les DXM 40-25 et 40-45, DCX 40-25 et 40-45, SXM et SCX 40-30N).
- Modèles doubles (DXM/DCX) : 2 pompes dans un corps unique, séparation hydraulique par clapet double au refoulement.
- Modèles à brides : bossage arrière pour fixation murale et orifices de prise de pression.
- Moteur : 2 pôles, à rotor noyé, coussinets auto-lubrifiés par le liquide pompé.
- Monophasé : 3 vitesses par sélecteur manuel, condensateur intégré.
- Triphasé bi-tension à 3 vitesses par sélecteur embrochable couplé à la tension (livré Triphasé 400V, broche Triphasé 230V en accessoire)
Vitesse : voir tableau
Bobinage : Mono : 230 V ou Tri : 230-400 V
Fréquence : 50 Hz ou 60 Hz à la demande
Protection : IPX4D
Classe d’isolation : 155 (F)
Conformité CEM : Immunité : EN 61000-6-2 / Émission : EN 61000-6-3
Construction de Base :
Pièces principales : Matériau
Corps de pompe : Fonte
Roue : Matériau composite
Arbre : Inox
Coussinets : Graphite
Joints de corps : Ethyl.-Propylène
