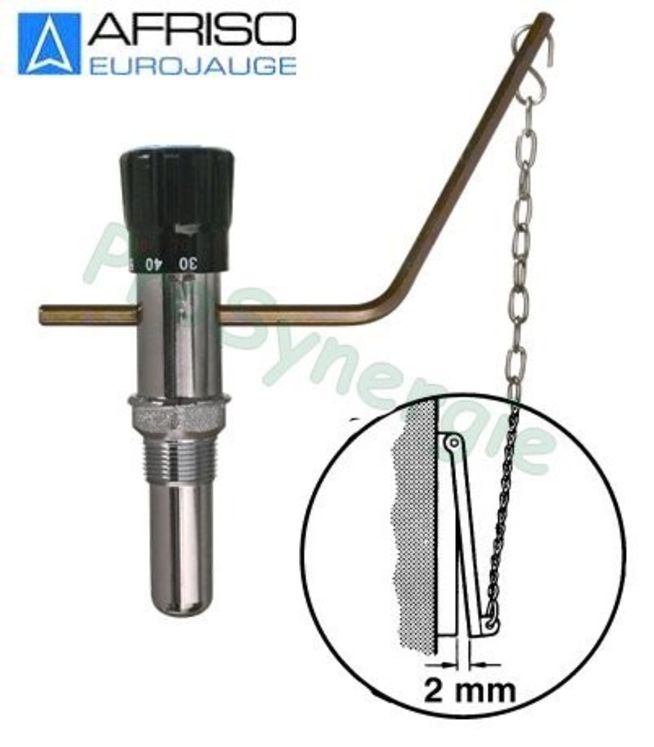

Régulateur de tirage FR1 60 à 100°C à chainette raccord ØM3/4" - avec levier ou bras longueur 185 mm
Règle l'alimentation en air des chaudières
à combustible solide.
réglage 60°C/100°C,
Levier 185mm, force de levée 1Kg,
Raccord 3/4".
Le Régulateur CALORSTAT 85 est livré en standard en 3/4 avec levier L1. Le fourreau pour montage en 1” et les leviers L2 et L3 sont livrables sur demande. Le corps est démontable, devisser à droite Montage et réglage Le pas de vis du régulateur étant conique, serrer celui-ci afin d’obtenir une bonne étanchéité et une orientation convenable par rapport à la porte de tirage Introduire le levier à chaînette de façon légèrement inclinée vers le bas dans l'orifice de l'étrier, en chassant la goupille. Ajuster le levier latéralement de sorte que la chaînette soit dans l’alignement de l'attache de la porte de tirage. Immobiliser le levier en serrant la vis de fixation. Le régulateur est préréglé pour un montage vertical. Pour un montage horizontal placer le bouton sur la position 30 puis le retirer en tirant et le décaler de 180° avant de l'emboiter à nouveau. Pour régler la longueur de la chaînette, placer le bouton sur la graduation 60. Lorsque la température de l’eau atteint 60° C ajuster la chaînette de telle sorte que la porte de tirage maintienne une ouverture d’environ 1 mm. Le bouton de réglage gradué permet d’afficher une température de 30 à 100° C. Le déplacement de la chaîne est environ de 10 mm/10° C avec levier de 185 mm et de 6 mm/10°C avec levier de 115 mm. La force utile est respectivement de 1 kg et 1,6 kg.
