Description :

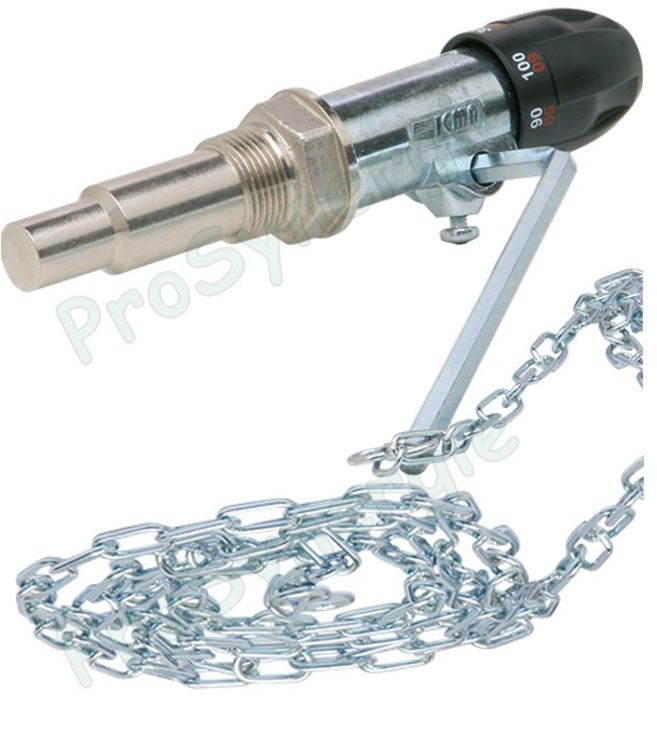

Régulateur de tirage pour chaudières à bois et à charbon, chaudières polycombustibles et cuisinières. Plage de réglage de 30 à 100 C. Le régulateur de tirage, en contrôlant automatiquement l’air ambiant, module l’intensité du feu à la demande de l’installation, réalisant ainsi une température ambiante confortable et une économie sensible du combustible.
Carractéristiques techniques :
- Élément thermosensible à la cire d’une grande précision et d’une grande puissance garantissant sécurité et rapidité d’intervention
- Appareil entièrement métallique
- Bouton en résine thermodurcissable résistant aux hautes températures
- Plage de réglage 30 à 100°C
- Longueur de chaîne 1200 mm
- Levier standard plié à 120° de 120 à 145 mm ; course catenella 6 mm. /10"C; force utile 850g
- Raccord de montage sur la chaudière 3/4" conique; possibilité de installation verticale et horizontale.
| Code |
A |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
| 90147AE06 |
G 3/4" |
179 |
206 |
Ø 37 |
150 |
Montage :
- Visser le raccord 3/4" (1) dans le manchon préparé sur la chaudière. Serrer à fond le dispositif en obtenant une bonne tenue et une bonne orientation pour le réglage. Dans le montage horizontal (fig. A), le le régulateur doit être fixé de telle sorte que la flèche (2), qui a une fonction d’index, à la fois dans la position supérieure. Pour le montage vertical (fig. B), monter le dispositif avec l’encoche en relief (3) vers le front de la chaudière.
- Après avoir enlevé la broche en plastique pour l’emballage de la siège de contrôleur, enfiler le levier hexagonal (4) avec chaîne (5). Si vous retirez le support pour le levier du régulateur, veillez à le remonter dans le bon sens.
- Après avoir placé le bouton du régulateur (6) sur 60°C, verrouiller le levier avec chaîne en position légèrement inclinée vers le bas de sorte que la chaîne soit placée sur le même axe que l’attelage placé sur la porte de tirage (7).
- L’étalonnage du régulateur de tirage est réalisé en ajustant la longueur de la chaîne fixée sur la porte de tirage de la chaudière. Positionner le bouton du régulateur sur 60°C. Allumer la chaudière en maintenant la porte d’aspiration d’air ouvert. Une fois que la chaudière a atteint 60ºC et après quelques minutes de stabilisation de la température, fixer la chaînette sur la porte de tirage, de sorte que celui-ci reste ouvert 1 millimètre. A ce moment le régulateur de tirage est étalonné, en tournant le bouton vous pouvez choisir la température désirée.
