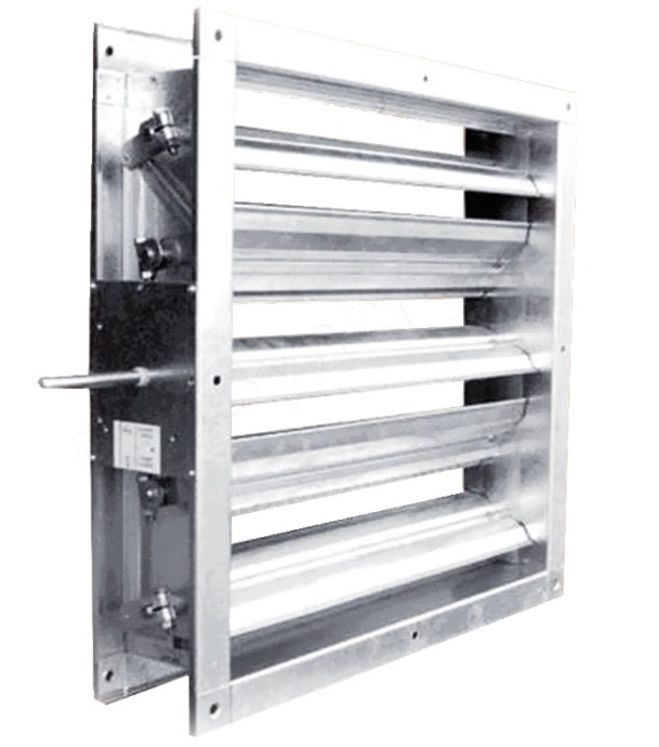

Registre pour conduite d´air rectangulaire, Pas des ailettes 100 mm

Applications

• Équilibrage des réseaux de ventilation et conditionnement d’air.
• Réglage mélange air neuf / air extrait des installations de traitement d’air.
• B x H : 200 x 210 à 1700 x 2010 mm (1800 x 2010 à 2000 x 2010 mm avec renfort central).

• Versions standard ou Etanche (classe 3 selon EN 1751).

Description

• Cadre en tôle d’acier galvanisé largeur 130 mm ép. 10/10.
• Dimensions B x H : 200 x 210 à 1700 x 2010 mm sans renfort central.
• Ailettes profilées en tôle d’acier galvanisé ép. 0,5 + 0,5 mm (0,6 + 0,6 mm pour largeur B supérieure à 1000 mm).
• Ailettes à ouverture opposée.
• Étanchéité latérale avec lame souple en aluminium.
• Pas des ailettes 100 mm.
• Mécanisme par biellettes en acier galvanisé en dehors du flux d’air.
• Palier nylon (température en continu 70°C).
• Axe de commande diamètre 12 mm.
• Longueur d’axe de commande 100 mm.
• Registre livré sans commande
• Fermeture complète pour protection antigel

Accessoires et options

• Commande manuelle (2 versions selon section de padssage d'air du registre).
• Commande motorisée (servomoteur)
• Montage usine du servomoteur.
