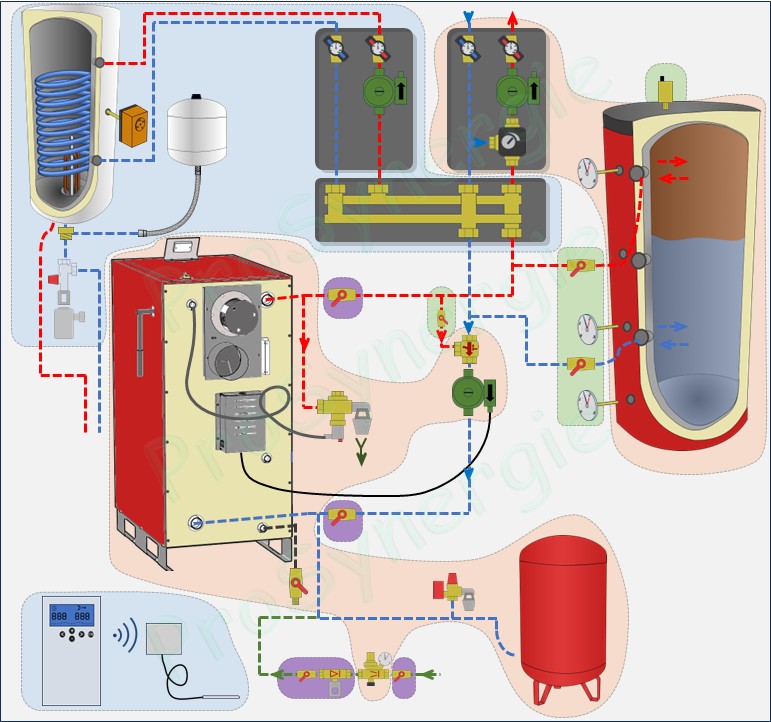

Les exemples de montages hydrauliques visualisés ci-après sont des schémas de principe ; de ce fait, ils peuvent tout à fait être personnalisés pour répondre aux besoins propres à la typologie d’installation considérée.
Nous déclinons toute responsabilité dans le cas d’erreurs ou d’omissions sur l’installation, celle-ci devra être faite par un professionnel qui sera responsable du bon fonctionnement de la chaudière et toute responsabilité sera refusée dans le cas de dommages sur des personnes, animaux ou objets, consécutifs au non-respect de cette prescription.
| Repère | Couleur | Désignation |
|

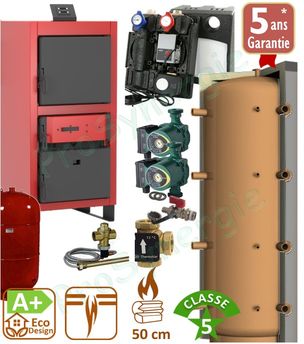

Kit A |
 |
Kit chaudière bois bûche |

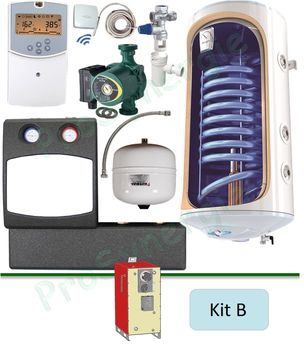

| Kit B |  |
Kit production ECS + régulation |
| Kit C |  |
Kit accessoires de ballon de stockage chauffage |
| Kit D |  |
Kit isolation chaudière |
Le matériel proposé dans ce kit assure la production du chauffage et sa distribution vers un circuit de chauffage (radiateurs ou plancher chauffant) Ce kit comprend trois organes principaux:

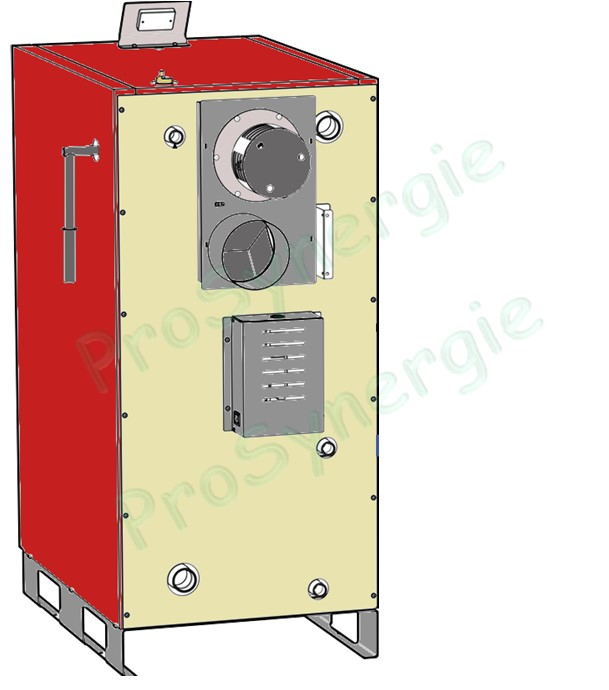

Outre la chaudière bois bûche, cette partie inclut la sécurité thermique et la sécurité pression, ainsi que le maintien de température pour la protection de la chaudière (problématique de rendement et de condensation).
Cette partie comprend un départ de chauffage modulaire intégrant une vanne trois voies pilotables, circulateur et vannes thermomètre.
On peut ajouter d'autres circuits (moyennant l'ajout d'autres modules de départ) dans le cas de régimes de température ou besoins différents :

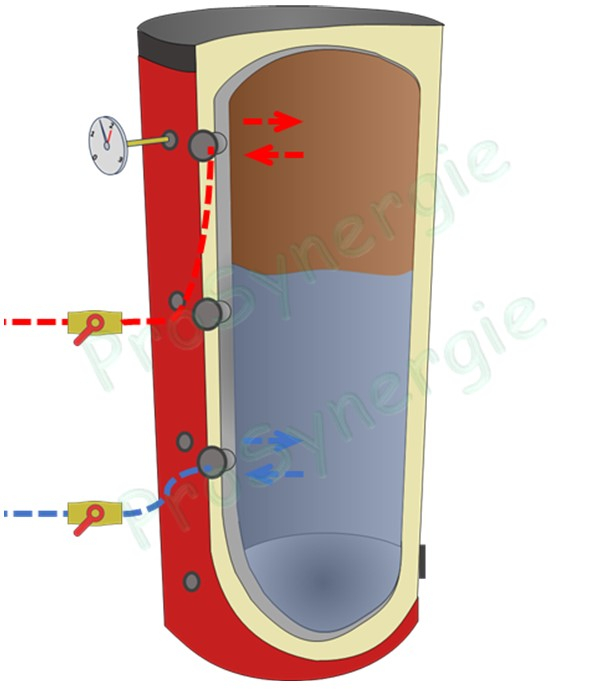

La taille du ballon tampon est adaptée à la puissance de la chaudière. Le kit prévoit un thermomètre.

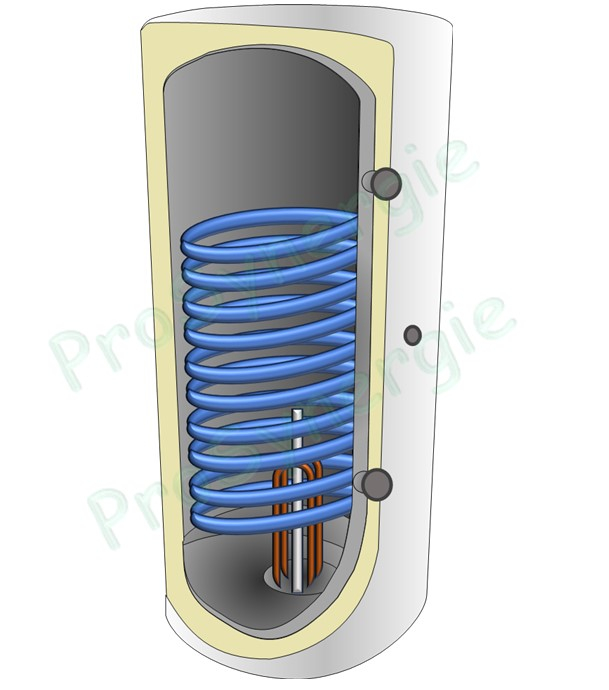

Le ballon d'eau avec échangeur permet le chauffage de l'eau à partir du circuit de chauffage. Une résistance électrique peut prendre le relais pendant les périodes d'arrêt de la chaudière, ce qui comprend un départ de chauffage dédié et piloté par une régulation.

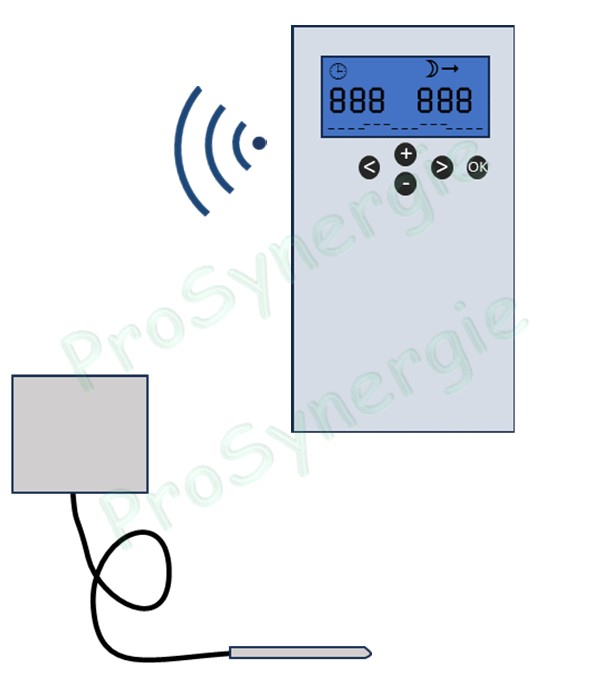

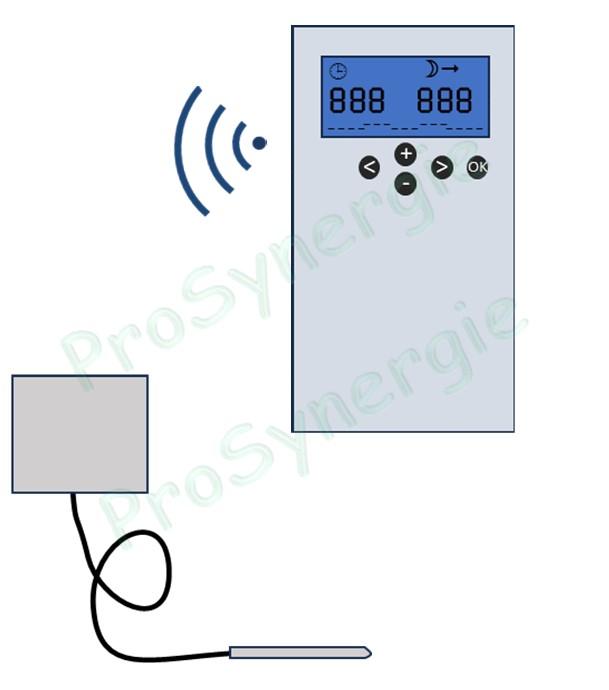

Cette régulation permet de piloter le départ principal (inclus dans le Kit A) en fonction de la température extérieure (loi d'eau) et d'un thermostat d'ambiance en option.

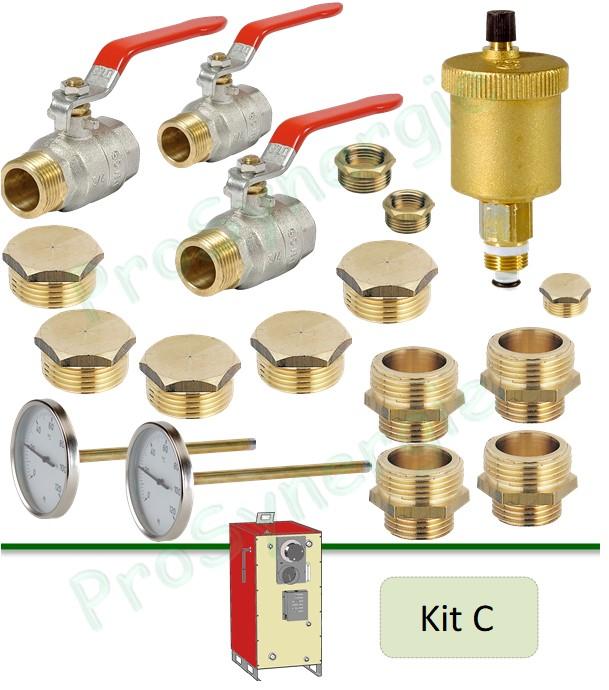

Comprend les vannes d'isolement et de vidange du ballon, une purge et deux thermomètres supplémentaires afin de pouvoir visualiser la chauffe du ballon (température en partie haute, en milieu et en bas du ballon).

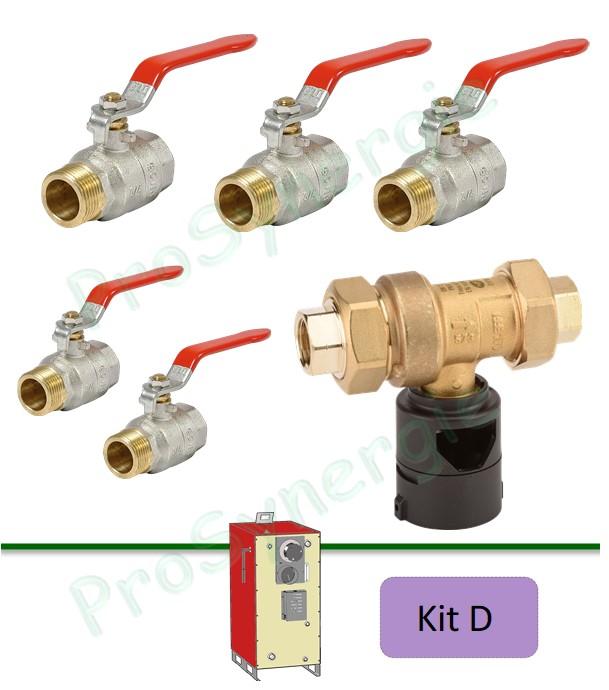

En plus de l'ensemble de vannes d'isolement, ce kit comprend le dispositif anti-pollution du réseau d´eau ou disconnecteur, afin d'éviter l'injection d'eau de chauffage dans le circuit d'eau froide (eau potable ou eau de ville) de l'installation. Ceci peut se produire lorsque la pression du circuit de chauffage est supérieure à celle du circuit d'eau.

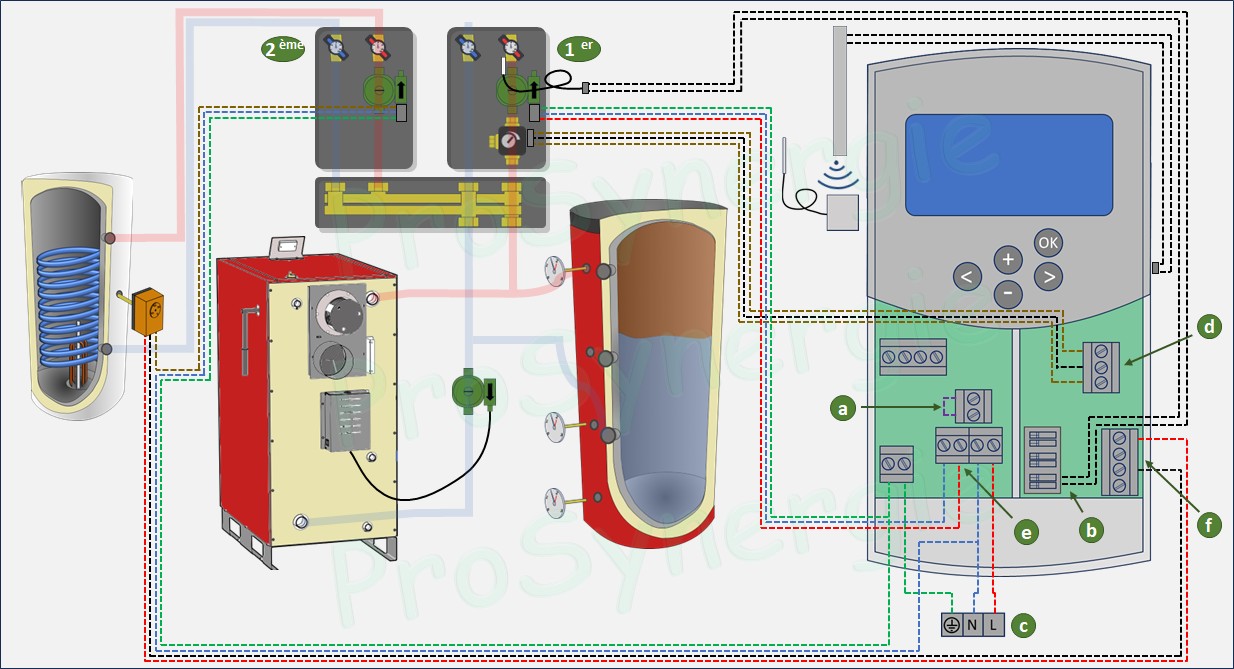

| Repère | Information |
| a |
Option – thermostat de sécurité TB (circulateur 1er circuit). En cas de montage d’un limiteur de température TC, enlever le pont qui est pré câblé en usine. Voir par exemple la référence THEAARM |
| b |
Sonde de départ Chauffage 1er circuit (Circuit chauffage régulé) |
| c |
Alimentation générale 230Vac - 50Hz |
| d |
Vanne 3 voies de mélange Chauffage 1er circuit (Circuit chauffage régulé) |
| e |
Pompe circulation Chauffage 1er circuit (Circuit chauffage régulé) |
| f | Thermostat à immersion (Aquastat) placé dans le réservoir ECS - Commande du circulateur 2ème circuit (circuit chauffage ECS) |
