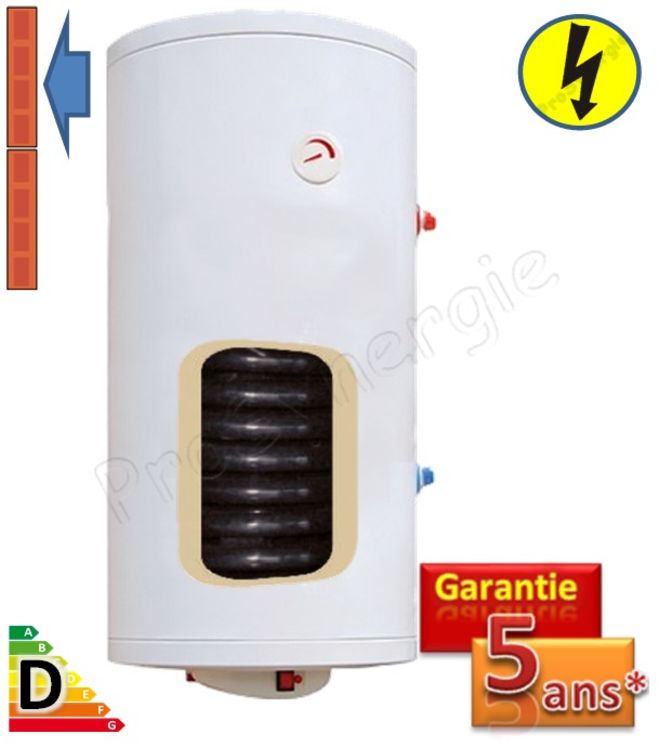

Préparateur mixte ECS vertical mural 80 à 200 Litres avec 1 échangeur raccordement droite + résistance électrique

Marque : Burnit
Burnit
Votre production sanitaire électrique connectée sur votre installation de chauffage centrale
En savoir plus

Application :

Préparateur et accumulateur mixte d’eau chaude sanitaire A.C.S. particulièrement adapté pour les installations domestiques, nécessitant de fournir de grandes quantités d'eau chaude, et ce dans un espace restreint; tout en étant polyvalent au niveau de la source d’énergie. Ils peuvent être installés horizontalement ou verticalement suivant les modèles.

Construction :

Fabriqué en acier de qualité normé S235JR EN10025, ces ballons sont assemblés et soudés avec l'utilisation de machines robotisés permettant un résultat de très haute précision tout en respectant un cahier des charges très exigeant. Le ou les échangeurs de chaleur (selon les modèles) sont fabriqués en tube spiralé également avec un acier de qualité normé S235JR EN10025 et montés, soudés dans la citerne.

Traitement et protection anticorrosion et ACS :

Pour être adapté au stockage d’eau sanitaire et être agréé ACS (selon la directive D.M. 174/2004 e Dir. CEE 76/893) et correspondre à la norme DIN 4753.3, ces ballons sont traités intérieurement avec un procédé de la vitrification (Emaillage), figé dans un four à 860°C. Ils sont également traités extérieurement avec un revêtement Antirouilles.

Protection cathodique :

Une Anode sacrificielle magnésium sur bouchon fileté est également fournie.

Isolation et Finition extérieure :

Isolation est en mousse polyuréthane rigide épaisseur 20mm (modèle MB 80,100,120) ou 35mm (modèle BB 150 et 200).
La finition extérieure est en revêtement ethétique métal de couleur RAL 9003.

Garantie et certification :

Ces ballons sont garantis 3 ans contre la corrosion pour la cuve et 1 an pour les équipements électriques.
Ils sont conformes à la norme Directive 97/23/CE - Art.3 - Par.3

Repaire sur l'image

  1. Enveloppe externe en blanc.
  2. Isolation thermique haute efficacitée rigide épaisseur 20mm ou 35mm suivant modèle.
  3. Réservoir d'eau en acier à faible teneur en carbone.
  4. Émail de titane (DIN 4753-3).
  5. Protection cathodique du réservoir au moyen d'un protecteur d'anode sacrificielle (DIN 4753-6) - 2pcs.
  6. Tube en acier inoxydable pour l'eau chaude.
  7. Stratifier monté à l'entrée d'eau froide.
  8. Élément chauffant électrique.
  9. Bouton d'alimentation ON / OFF.
  10. Indicateur de température.
  11. Double protection thermique électrique.
  12. Soupape de sécurité, 8 bar.
  13. Echangeur de chaleur.



Dimensions et raccordements :

Caractéristiques NESMB080VS1 NESMB100VS1 NESMB120VS1 NESBB150VS1 NESBB200VS1
Capacité effective litres 80 100 120 150 200
D Diamètre mm 440 440 440 520 520
H Hauteur mm  740 900 1060 1040 1310
H+F Hauteur total mm 800 960 1120 1100 1370
A Côtes mm  140 140 140 165 155
B 426 540 540 717 215
C         553
E         653
G         1155
W 120 120 120 120
X  180 180  180  200 220
Y         990
Surface d’échange Serpentin 0.40 0.53 0.53 0.80 0.80
Puissance Serpentin   (80/60/45°C) Kw 8.2 9 9 15 15
Perte de charge Serpentin mbar  50 55 55  60 60
Pression max. du ballon bar 8 8 8 8 8
Pression max. d’épreuve du ballon bar 13 13 13 13 13
Temp. max. de service °C 95 95 95 95 95
Poids à vide Kg 63 70 80 90 98
Raccordement   Primaire Pouce ¾” M ¾” M ¾” M ¾” M ¾” M
Raccordement   Eau Froide/Chaude Pouce ½” M ½” M ½” M ½” M ¾” M
Raccordement   Eau Bouclage Pouce         ¾” M
Raccordement   Anode Magnésium Pouce 1” 1” 1” 1” 1”
Sonde Pouce ½” ½” ½” ½” ½”
Raccordement   Résistance Elec. Pouce 1”¼ 1”¼ 1”¼ 1”¼ 1”¼
Puissance Résistance Elec. Watt 2 000 ou 3 000 2 000 ou 3 000 2 000 ou 3 000 3 000 3 000
