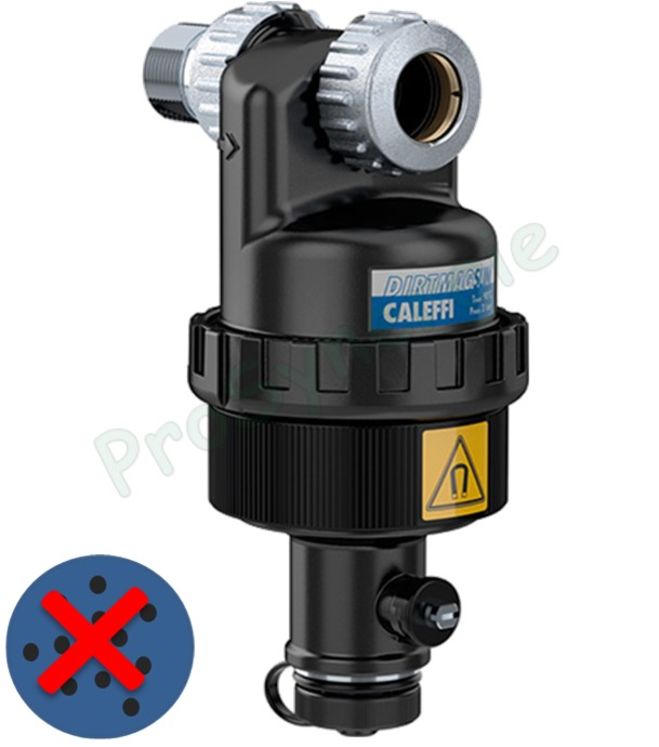

Pots de décantation magnétique Chaudière murale - Matériaux de synthèse - DIRTMAGSLIM
Description
Le pot de décantation DIRTMAGSLIM® sépare les impuretés contenues dans les installations de chauffage (chaudières murales) et les recueille dans une chambre de décantation de grande taille, d’où elles peuvent être vidangées, même lorsque l’installation fonctionne. La bague magnétique extractible retient les impuretés ferreuses.
Gamme
| Code article | type raccord | pose | kvs |
| PDS54518 | 3/4' M x 18 mm | verticale | 9,2 |
| PDS54520 | 3/4' M x 3/4' F | verticale | 10,7 |
| PDS54522 | 3/4' M x 22 mm | verticale | 12,2 |
Principe de fonctionnement
(Voir image pour les repères)
Le pot de décantation magnétique DIRTMAGSLIM sépare et recueille les impuretés présentes dans l’installation grâce à un défecteur interne (1) positionné sur la voie de passage de l’eau.
Ce composant spécifque créer une turbulence (2) dans l’eau, cannalisant les impuretés dans la chambre de décantation (3) où, grâce à “l’état de calme”, les particules restent piégées et ne risquent pas de recirculer dans l’installation.
Ce principe de fonctionnement permet d’avoir une perte de charge minime dans l’installation.
Les impuretés ferreuses sont aussi retenues à l’intérieur du pot de décantation grâce à l’action des deux aimants (4) insérés dans une bague magnétique extractible.
L’évacuation des impuretés récoltées est effectué, grâce au robinet de purge (5). Cette opération peut avoir lieu même pendant le fonctionnement de l’installation.
