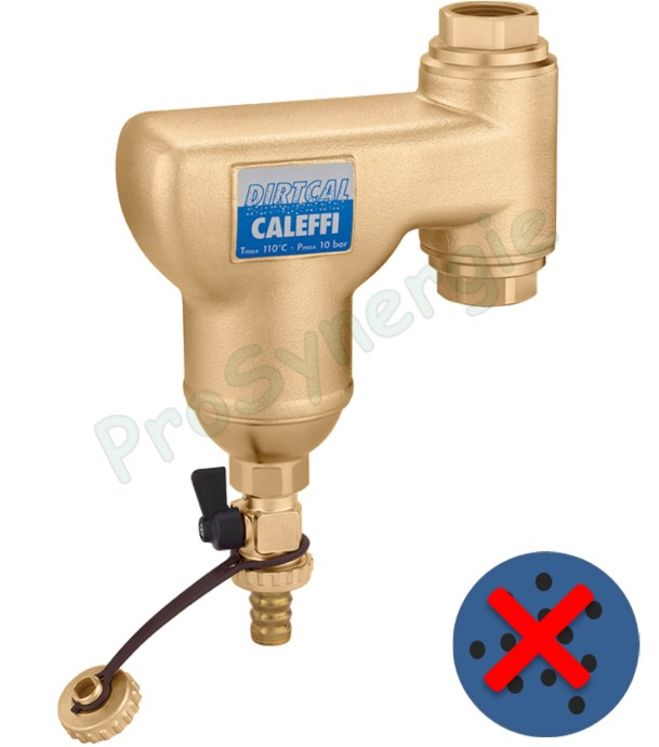

Pots de décantation à visser vertical - DIRTCAL
Description
Pot de décantation pour installations de chauffage ou de climatisation.
Corps laiton avec grille intérieure de séparation des micro bulles et de décantation des particules en suspension.
Capacité de séparation des particules jusqu'à 5µ.
Voir aussi : Nouvelles gammes, avec anneau magnétique pour piéger les particules métalliques.
Vanne de chasse, prise prévue pour pose d'un purgeur d'air.
Gamme
| Code article | raccord | pose |
|---|---|---|
| PD54626VE | 1" FF | pour conduite verticale |
Principe de fonctionnement
(Voir image pour les repères)
Le principe de fonctionnement du pot de décantation combine les actions de plusieurs phénomènes physiques.
La grille interne (1) est constituée d’un ensemble de surfaces réticulaires qui agit réticulaires disposées en rayon. Les impuretés présentes dans l’eau, entrant en collision avec ces surfaces, sont séparées de l’eau et précipitées vers la partie inférieure du corps de l’appareil (2) où elles sont recueillies.
De plus, le grand volume interne du DIRTCAL « casse » la vitesse de l’eau et favorise ainsi la séparation des particules solides du flux d’eau par gravité.
L’évacuation des impuretés peut s’effectuer durant le fonctionnement de l’installation, en ouvrant le robinet de vidange (3).
Le pot de décantation est conçu de façon à ce que le sens de circulation du fluide caloporteur n’ait aucune influence.
