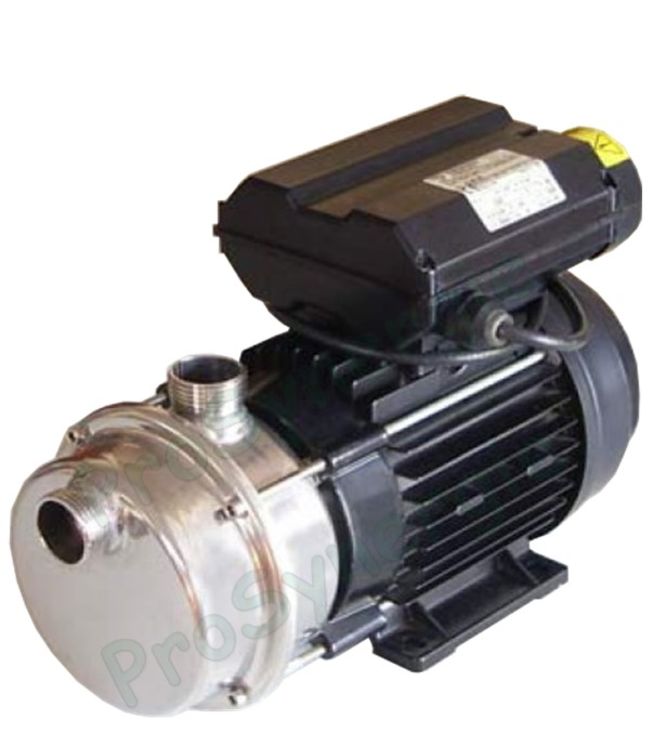

Pompe de transfert centrifuge inox 316 Tellarini (230V) ALM - Débit et Hmt maxi : 12.3m3/h 40mCE
Référence : SITE011424
Solutions de pompage et transfert des liquides corrosifs (liquides chimiques agressifs, engrais chimiques, eau de mer), liquides alimentaires (lait, vin, huile, jus de fruit)
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Pompe autoamorçante inox, à canal latéral pour aspiration et transvasement de liquides, telles que les liquides corrosifs (liquides chimiques agressifs, engrais chimiques, eau de mer), liquides alimentaires (lait, vin, huile, jus de fruit).
Possibilité de fonctionner avec présence discontinue du liquide à l’aspiration, réversibilité du flux (inverseur électrique du sens de rotation).
Description
Caractéristiques pompe autoamorçante de transvasement monophasé ALM :
- Corps de pompe, turbine et arbre en acier inox AISI 316.
- Moteur asynchrone monophasé (ALM), avec inverseur de sens de rotation tournant + câble.
- Garniture mécanique céramique/graphite/VITON.
- Température du liquide jusqu'à +90°C.
- Température ambiante jusqu'à +40°C.
- Densité maximale : 1.1g/m3.
- Courant alternatif.
- Hauteur d'aspiration max : 6 m
Caractéristiques techniques
| Pompe auto-amorçante à canal latéral inox - ALM (Monophasé) | |||||||
| Modèle | Référence | Puissance | HP | Tension (V) | Aspiration | Refoulement | Poids |
| kw / tr / min | Volt | Ø Fem. | Ø Fem. | Kg | |||
| ALM 20 | 605248 | 0.37 / 2800 | 0.50 | 230 | 3/4" | 20 | 8 |
| ALM 25 | 605221 | 0.45 / 1400 | 0.60 | 230 | 1" | 25 | 10 |
| ALM 30 | 605222 | 1.50 / 2800 | 2.00 | 230 | 1" | 30 | 14 |
| ALM 40 | 605223 | 0.90 / 1400 | 1.20 | 230 | 1" 1/4 | 40 | 15 |
| ALM 50 | 605224 | 1.50 (1) / 1400 | 2.00 | 230 | 2" | 50 | 21 |
Débit des pompes ALM / Hauteur de refoulement total en mètre
| Hauteur (m) | 1m | 5m | 10m | 15m | 20m | 30m | Hauteur refoulement maxi (m) | |
| ALM 20 | Débit (L/mn) → | 28 | 23 | 17 | 11 | 5 | 24 | |
| ALM 25 | 43 | 28 | 8 | - | - | - | 12 | |
| ALM 30 | 89 | 80 | 70 | 59 | 48 | 26 | 42 | |
| ALM 40 | 137 | 112 | 76 | 24 | - | - | 17 | |
| ALM 50 | 205 | 176 | 140 | 104 | 69 | - | 29 |
1 m3/h (1000 litres par heure) = 16.66 l/min (16.66 litres par minute)
Dimensions AL (M) et AL (T) :
| Type | A | B | C | D | E | F | G | L | M | R | R1 | S | T | Poids |
| mm | mm | mm | mm | Pouce | mm | Pouce | mm | mm | mm | mm | mm | mm | Kg | |
| AL 20 | 66 | 7 | 80 | 248 | 3/4" | 68 | 3/4" | 100 | 120 | 63 | 121 | 190 | 5.9 | |
| AL 25 | 75 | 8 | 90 | 305 | 1" | 70 | 1" | 115 | 144 | 71 | 71 | 112 | 189 | 9.0 |
| AL 30 | 85 | 8 | 100 | 335 | 1" | 70 | 1" | 125 | 160 | 80 | 71 | 122 | 208 | 13.3 |
| AL 40 | 85 | 8 | 100 | 370 | 1" 1/4 | 99 | 1" 1/4 | 125 | 160 | 80 | 83 | 113 | 208 | 13.9 |
| AL 50 | 100 | 8 | 125 | 426 | 2" | 106 | 2" | 140 | 200 | 90 | 100 | 144 | 237 | 19.8 |
