Lot de 50 plots anti-vibratiles en caoutchouc
à partir de
24.93€HT

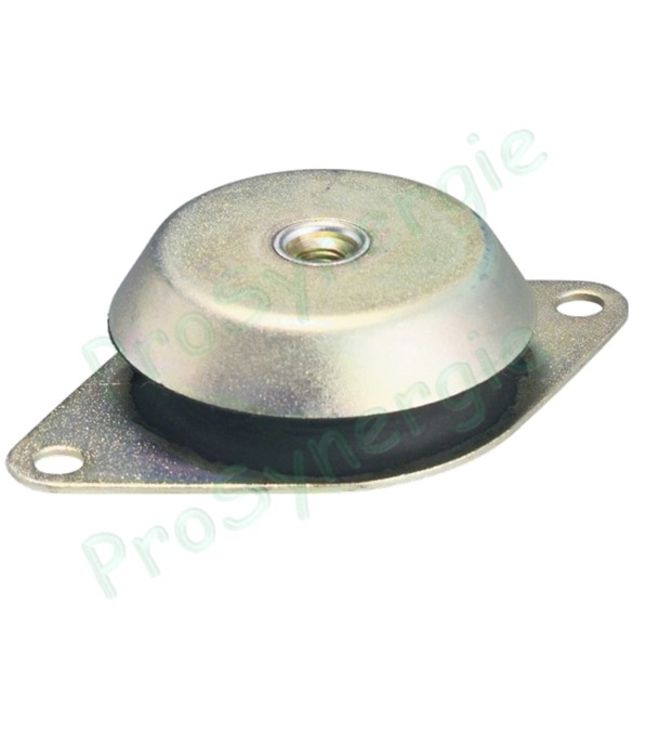

Plots anti-vibratiles PAVZ pour caissons ventilateurs et CTA
Référence : SITE012176
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Application
Absorbe les vibrations : caissons, ventilateurs, CTA.
Prévu pour des contraintes de compression seulement.
Température d’utilisation : –40 à +70°C
Gamme
| Type | A (mm) | C (mm) | H (mm) | G | B (mm) | d (mm) | S (mm) | Dureté (Shore A) | Capacité de charge Fz (Kg) | Flèche (mm) |
| PAVZ 60 | 60 | 90 | 24 | M6 | 76 | 6,2 | 3 | 75±5 | 50 | 3,5 |
| PAVZ 80 | 80 | 120 | 27 | M8 | 100 | 8,2 | 3 | 60±5 | 80 | 4,5 |
| PAVZ 100 | 100 | 148 | 28 | M10 | 124 | 10,2 | 3 | 75±5 | 220 | 5,5 |
| PAVZ 150 | 150 | 214 | 41 | M14 | 182 | 12,2 | 4 | 75±5 | 360 | 6,5 |
| PAVZ 200 | 200 | 240 | 44 | M16 | 240 | 14,5 | 5 | 45±5 | 500 | 7,5 |
Description
Matériau : partie élastomère en caoutchouc naturel noir, pièce de raccordement en acier zingué.
Tolérance suivant DIN 7715 M3.
Fréquence propre 16 - 8,5 Hz
Conditionnement : à l’unité sans accessoire ou par 4 ou 6 avec accessoires de fixation (vis et rondelles).
