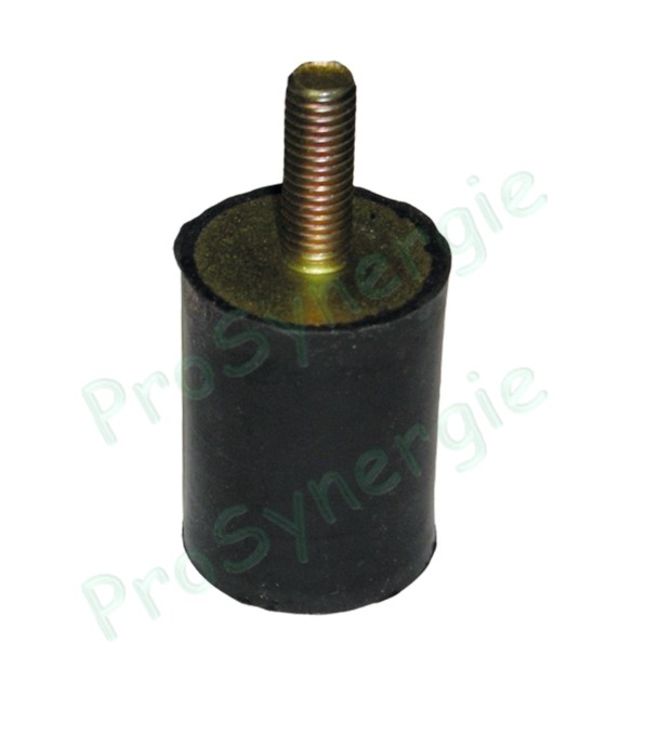

Plots anti-vibratiles PAGT pour caissons ventilateurs et CTA
Référence : SITE012177
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Application
Absorbe les vibrations : caissons, ventilateurs, CTA.
Prévu pour des contraintes de compression et de cisaillement.
Température d’utilisation : –40 à +80°C
Gamme
| Type | G | S (mm) | L (mm) | Charge maxi (Kg) | Flèche sz (mm) | Constante d’élasticité Cz (n/mm) | ØD (mm) | H (mm) | Dureté (Shore A) |
| PAGT 20-28 | M8 | 8 | 23 | 38 | 8 | 48,5 | 30 | 40 | 45 |
| PAGT 31-45 | M10 | 10 | 28 | 110 | 8 | 138,2 | 50 | 40 | 45 |
| PAGT 50-71 | M10 | 10 | 28 | 170 | 9 | 180,5 | 50 | 45 | 55 |
Description
Matériau :
- Partie élastomère : caoutchouc naturel, noir.
- Pièce de liaison : acier zingué Rohs.
Tige filetée d’un côté et taraudage de l’autre.
Forme suivant DIN 95363 forme B.
Tolérance suivant DIN 7715 M3.
Conditionnement à l’unité sans accessoire.
