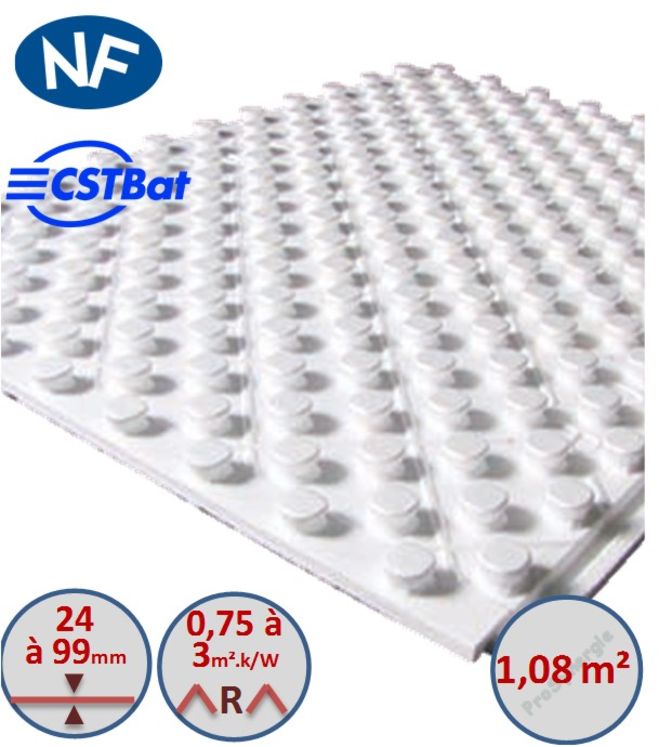

Plaque à plots 1,2 x 0,9m (1,08 m²) polystyrène (tube Ø16 et 20mm)
Marque : Oventrop
Référence : SITE010610
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
| Performance thermique | Qté suggérée | Epaisseur | Référence | ||||
| R 0,75 | par 12 | 48,60 mm | 1652000 | ||||
| R 1,25 | par 8 | 65,10 mm | 1652100 | ||||
| R 1,70 | par 6 | 80,00 mm | 1652200 | ||||
| R 2,10 | par 6 | 93,20 mm | 1652300 | ||||
| R 3 | par 4 | 123,20 mm | 1652400 | ||||
1. Pose de l'isolation périphérique
La première étape est la mise en place de l'isolation périphérique contre les murs. Le film additionnel inclus assure l'étanchéité de la surface, l'utilisation d'une chape liquide ou traditionnelle est donc possible.
2. Liaison des plaques
La liaison des plaques est assurée par un système rainures et languettes. Ce système offre une surface parfaitement homogène, ce qui est très important pour les chapes liquides.
3. Pose du tube
La structure et la géométrie des plots facilitent la pose. Ils garantissent les bons écartements de pose et le bon maintien du tube. L’utilisation du dérouleur/redresseur Oventrop est recommandée pour faciliter le maniement du tube et sa pose sur les panneaux à plots.
Avantages OV
- Réhausseur de tube intégré permettant un meilleur enrobage
- Film pare-vapeur recouvrant les plaques permettant d'éviter l'écrasement des plots
- Système rainures et languettes pour une homogénéité de l'ensemble assurant un bon maintien et une bonne étanchéité
Astuces de montage
- Combler les interstices avec de la mousse de polyuréthane expansive
- Préférer la pose en spirale double inversée (dite en "escargot")
- Récupérer les chutes
- Tracer les circuits à la bombe de peinture pour faciliter la pose
- Maintenir les coudes à 45° en contact avec la plaque à l’aide d’agrafes
