N°
| Ø tuyau mini | Ø tuyau maxi | Ht | LE | LB | Code |
|---|---|---|---|---|---|---|
|
1*
|
6 | 70 | 52 | 114 | 17 | 188 111 |
|
2
|
22 | 101 | 75 | 152 | 20 | 188 121 |
|
3*
|
6 | 146 | 84 | 203 | 23 | 188 131 |
|
4
|
70 | 177 | 97 | 254 | 24 | 188 141 |
|
5
|
101 | 209 | 114 | 279 | 25 | 188 151 |
|
6
|
121 | 254 | 115 | 304 | 27 | 188 161 |
|
7
|
140 | 292 | 115 | 355 | 33 | 188 171 |
|
8
|
171 | 343 | 115 | 431 | 33 | 188 181 |
|
9
|
241 | 520 | 145 | 635 | 35 | 188 191 |
|
Max.
|
304 | 724 | 190 | 863 | 35 | 188 270 |
Ht : Hauteur - LB : Largeur bande alu - LE : Largeur Embase - (*) Modèle fermé
• Qualité EPDM : résiste à des températures de -50° à +100°C et +135°C en intermittence
• Résistance ozone testée 70 heures pphm
• Garantie 20 ans contre la corrosion
• Conforme au DTU 40.35

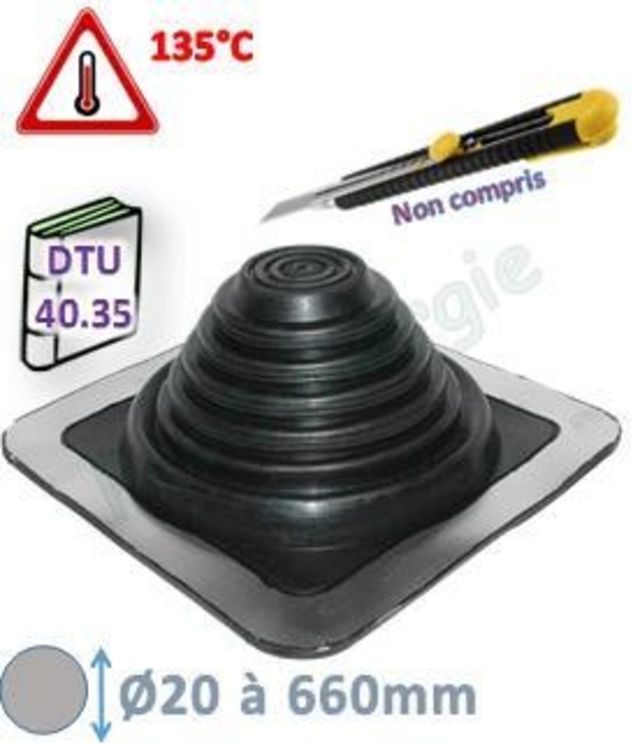

• PIPECO s’adapte sur tous les profils (onde G.O. bres-ciment, plaques nervurées ou planes...)
• Se fixe sur bac acier ou panneau sandwich à l’aide du kit B bac acier : Vis autoperceuses ZACROVIS + Bande sans fin inox + Mastic
• Se fixe sur bres-ciment ou bac aluminium à l’aide du kit F fibres-ciment : Rivets BULB-TITE + Bande sans fin inox + Mastic
• Application Couverture & Bardage :
- S’utilise pour assurer l’étanchéité autour de toutes les sorties rondes débouchantes
