Nouveau Rotonet 2 sens : Présentation de l´appareil à débistrer les conduits de cheminée

Principe de la débistreuse Progalva Rotonet Roue

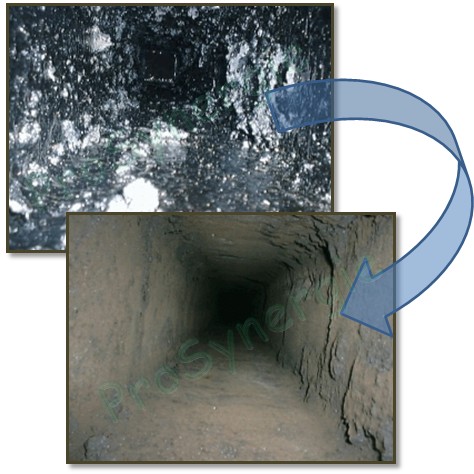

Fabricant et concepteur : PROGALVA ENERGIES Le Rotonet Double Sens est la nouvelle version (année 2023) de l'appareil à débistrer Rotonet. Il garde les spécificités de la version précédente tout en ajoutant la possibilité de faire tourner le moteur dans les deux sens. La commande filaire est remplacée par une télécommande. La débistreuse Rotonet est conçue pour éliminer les dépôts de bistre dans les conduits de cheminée. Dans certains cas, des dépôts dûrs, issus de la combustion de bois notamment, s’accumulent dans le conduit, pouvant aller jusqu’à l’obstruction. Dans ce cas, le matériel classique (cannes ou corde avec hérissons, même acier) est totalement inefficace au nettoyage de ces conduits. Le Rotonet Roue, avec sa tête flexible équipée de câbles à masselotte pourra dans ce cas efficacement nettoyer (« débistrer ») ces tubes.

Description de la débistreuse Rotonet

Ensemble Rotonet Roue

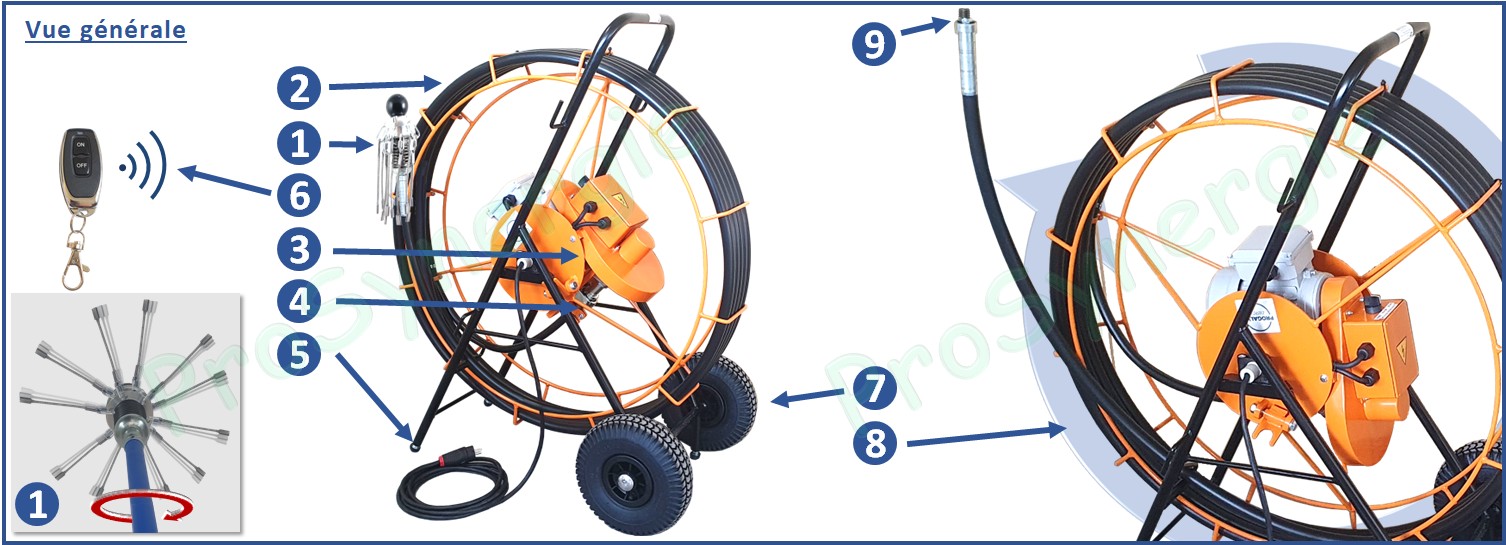

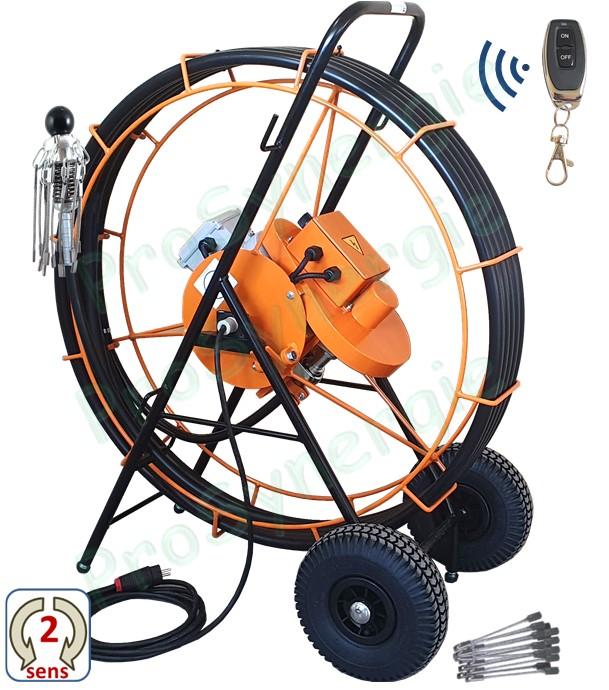

Figure "Vue générale" : Description générale du Rotonet

• Repère 1 : Tête du Rotonet Roue. Voir la description ci-dessous
• Repère 2 : Roue avec 15 m de câble rotatif
• Repère 3 : Moteur d’entraînement et embrayage
• Repère 4 : Accouplement avec départ du câble rotatif
• Repère 5 : Patins de blocage
• Repère 6 : Télécommande "Marche / Arrêt" ("On"/"Off")
• Repère 7 : Roues gonflables Ø 250 mm
• Repère 8 : Rotation de l'ensemble de la roue (y compris la moteur et l'entraînement) pour dérouler le flexible
• Repère 9 : Embout rotatif Ø 12 x 175 mm (la gaine reste fixe)

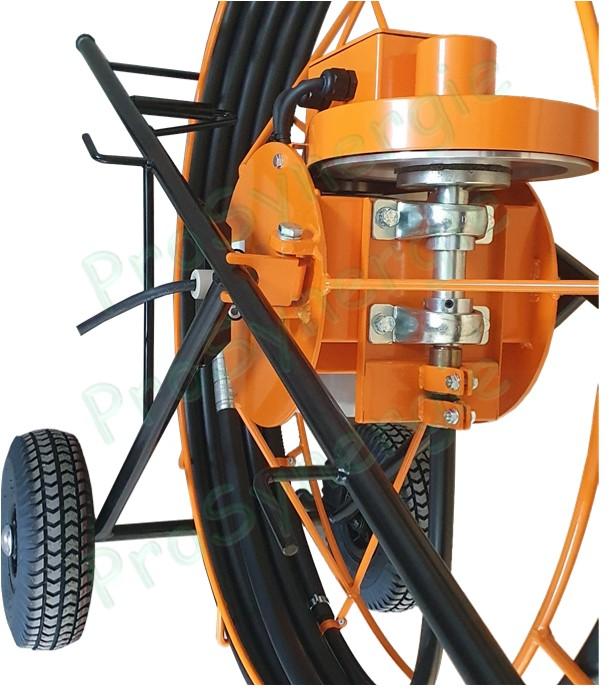

Moteur d’entraînement Rotonet avec embrayage et accouplement

Le moteur entraînant le câble rotatif doit être puissant (220 Volts CV 1500 t/mn) afin d’assurer une rotation efficace, mais il doit être muni d’un embrayage en cas de blocage de la tête (dans un bouchon, par exemple), afin de ne pas détériorer le câble.

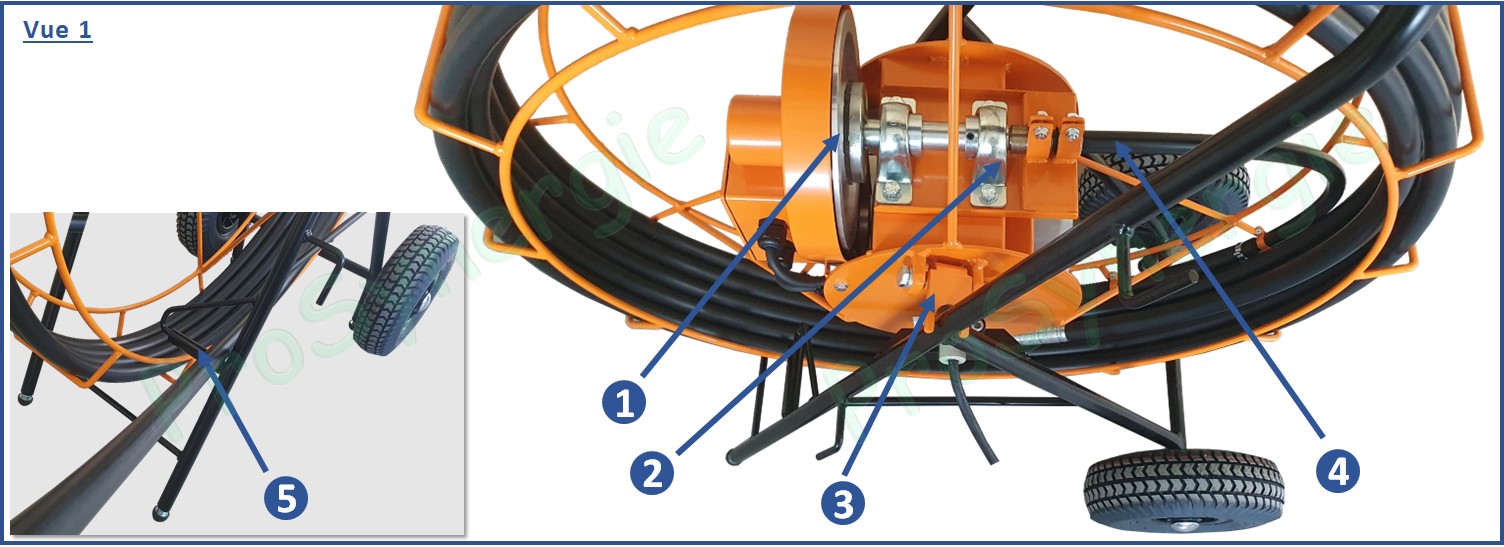

Figure "Vue 1" : Moteur, entaînement et guidage du câble

• Repère 1 : Roue et courroie avec débrayage
• Repère 2 : Système d’accouplement du câble
• Repère 3 : Levier de blocage de la roue du Rotonet
• Repère 4 : Départ du câble
• Repère 5 : Guide du câble de Rotonet avec roulette

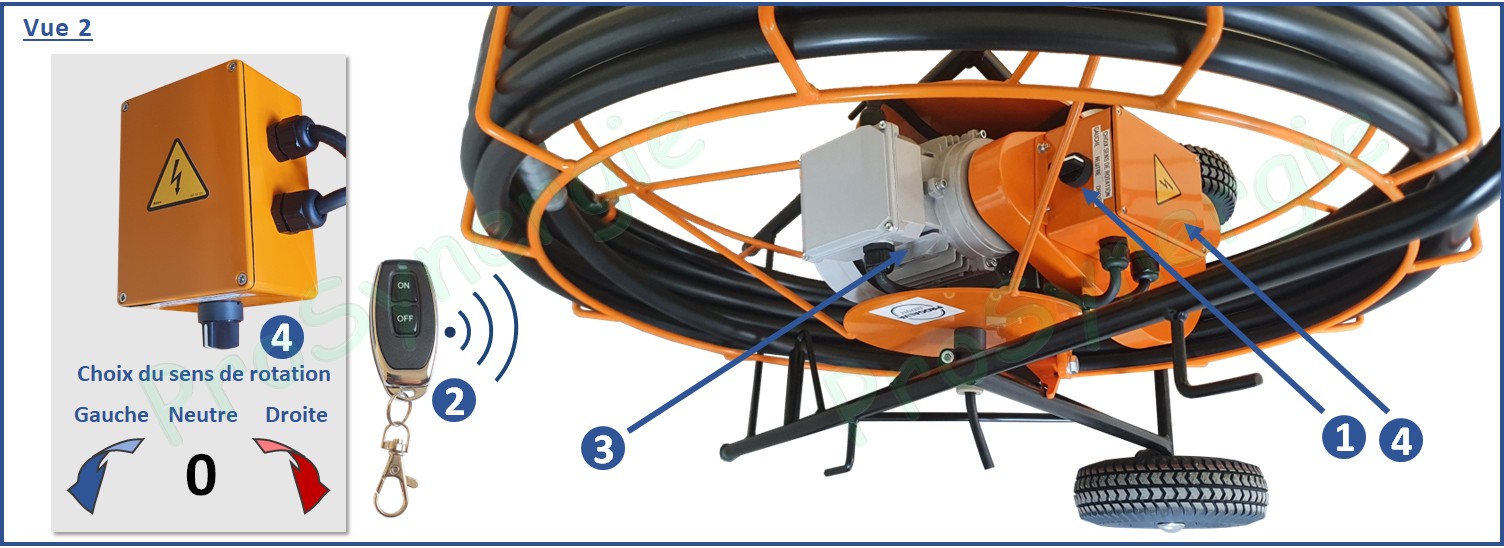

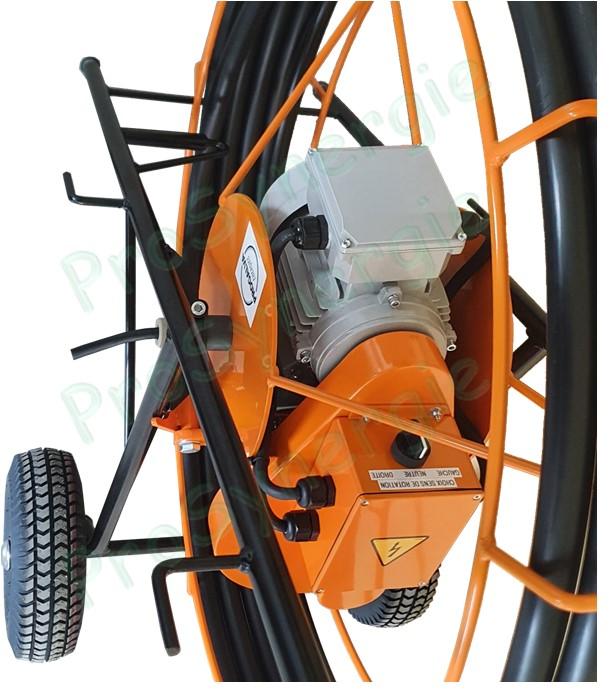

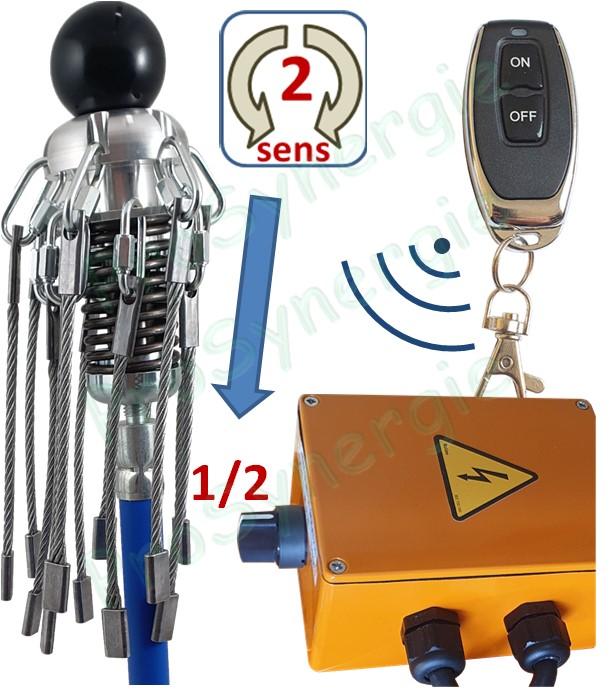

Figure "Vue 2" : "Marche / Arrêt" et "Rotation Gauche / Droite"

• Repère 1 : Sélecteur "Rotation gauche" / "Arrêt" / "Rotation droite"
• Repère 2 : Télécommande "Marche" / "Arrêt"
• Repère 3 : Moteur électrique avec son boîtier de raccordement
• Repère 4 : Boîtier de commande avec le sélecteur

Tête articulée de la débistreuse Rotonet

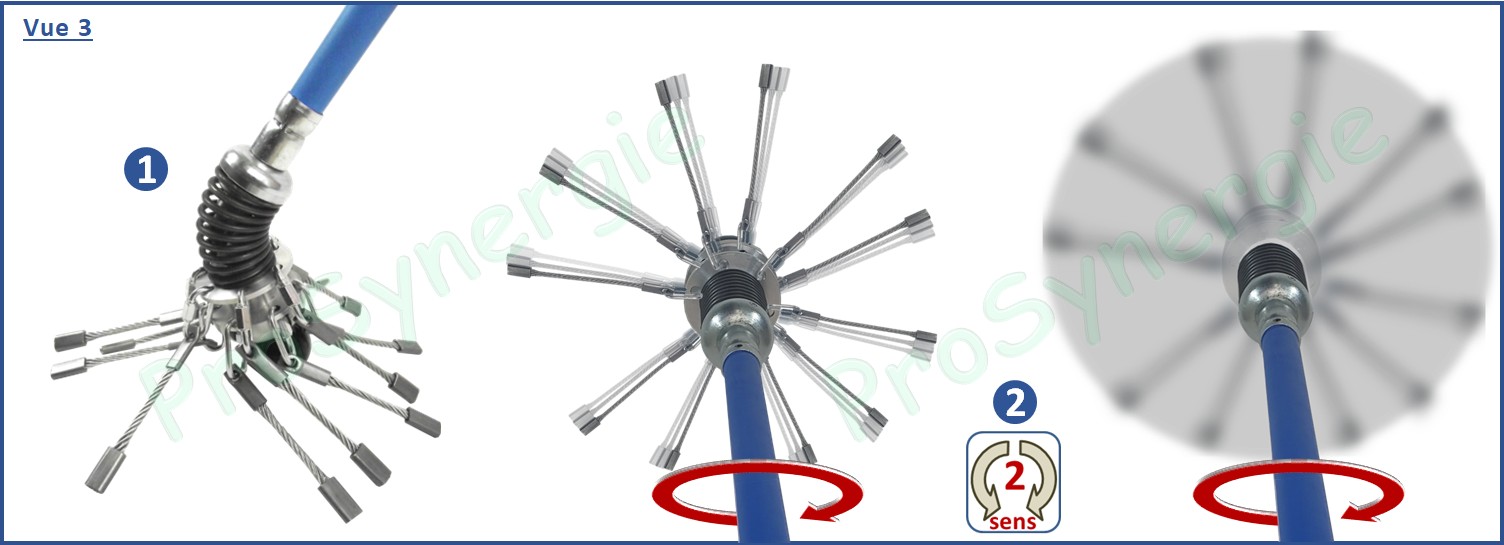

Figure "Vue 3" : "Utilisation et rotation de la tête de Rotonet

La tête du Rotonet Roue est conçue pour monter 12 mousquetons et 12 câbles. Elle est flexible pour s’adapter aux différentes configurations dans les conduits de fumée.

• Repère 1 : Articulation possible de la tête grâce à un ressort puissant
• Repère 2 : Tête de Rotonet montée avec les masselottes sur deux plateaux d'accroche

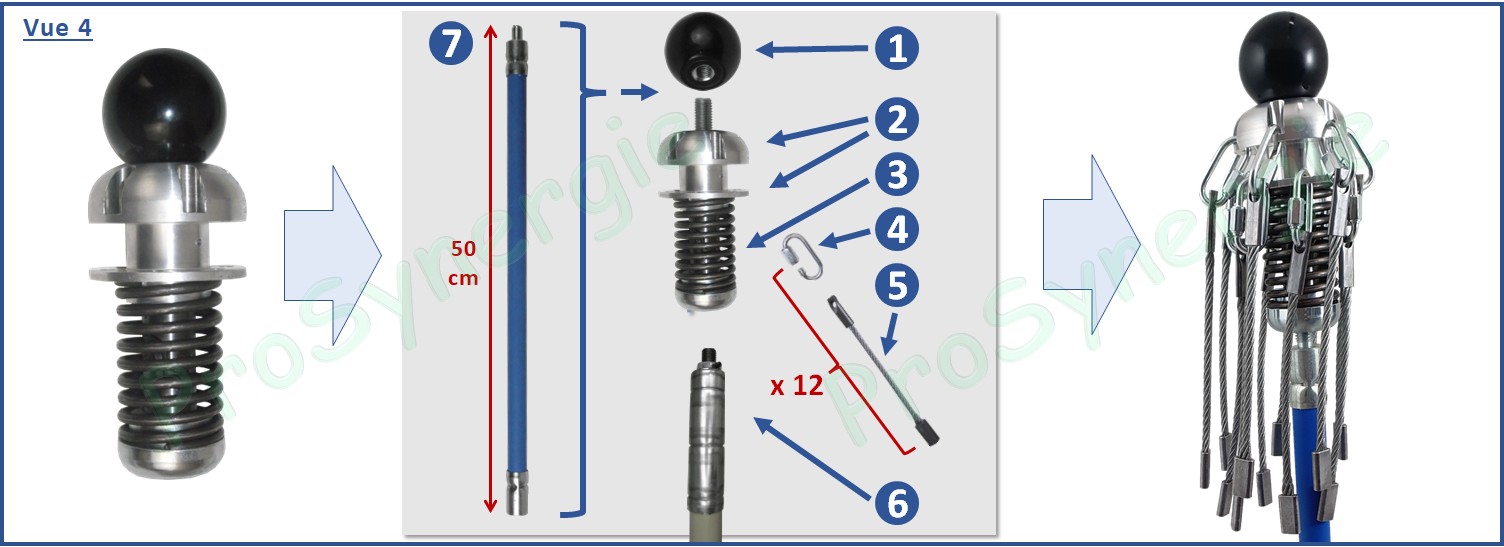

Vue 4 : Montage de la Tête Rotonet Roue

Différents câbles existent suivant le travail souhaité (grattage ou finition).

• Repère 1 : Boule démontable (raccord 12 x 175 mm)
• Repère 2 : Supports pour 12 mousquetons
• Repère 3 : Articulation
• Repère 4 : Mousquetons
• Repère 5 : Câbles (avec ou sans masselottes)
• Repère 6 : Extrémité du câble rotatif
• Repère 7 : Canne de guidage

Caractéristiques du Rotonet Roue

Caractéristiques principales :

• 1 câble rotatif longueur 15 mètres gainé monté sur dévidoir.
• Entraînement par un moteur monophasé 220 Volts CV 1500 t/mn.
• Réduction de vitesse par poulie débrayante.
• Vitesse de rotation de la tête de Ramonage 450 t/mn.
• Rotation Gauche et Droite (double sens)
• Ensemble monté sur un chariot support équipé de deux roues Ø 250mm permettant la descente des escaliers.

Encombrement :

• Hauteur : 1165mm
• Longueur : 1000mm
• Largeur : 500mm
• Poids : 46kgs

Accessoires

Consommables pour de la tête

Référence	Type		Image
PRO2008	Câbles à masselottes en bout - Pour débistrage  (à l´unité)	Longueur 120 mm
PRO2009		Longueur 180 mm
PRO2004	Câbles à masselottes en milieu - Pour finition débistrage (à l´unité)	Longueur 120 mm
PRO2005		Longueur 180 mm

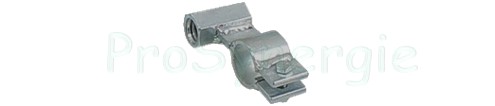

PRO2022	Maillon rapide pour tête de rotonet

Manille de guidage par le haut Rotonet Roue

Référence PRO2011

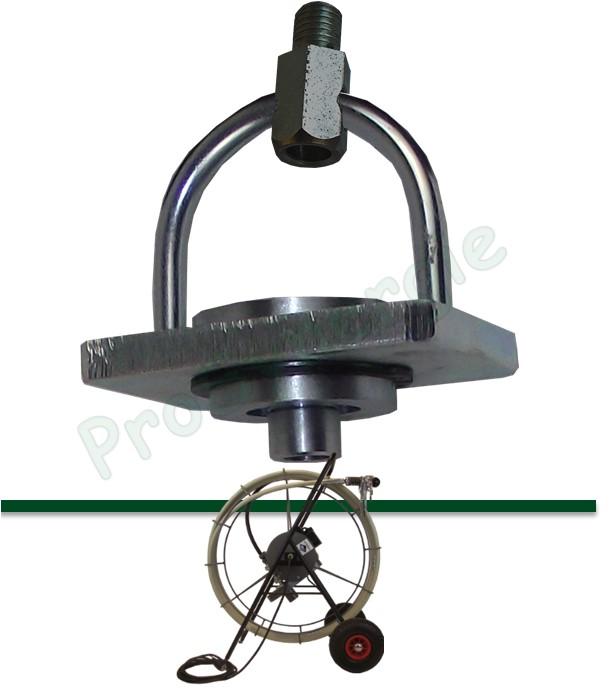

Après avoir été dévissée la boulle de la tête du Rotonet Roue, peut être remplacée par une Manille avec roulement, afin de guider la tête par le haut du conduit au moyen d’une corde ou de cannes de ramonage.

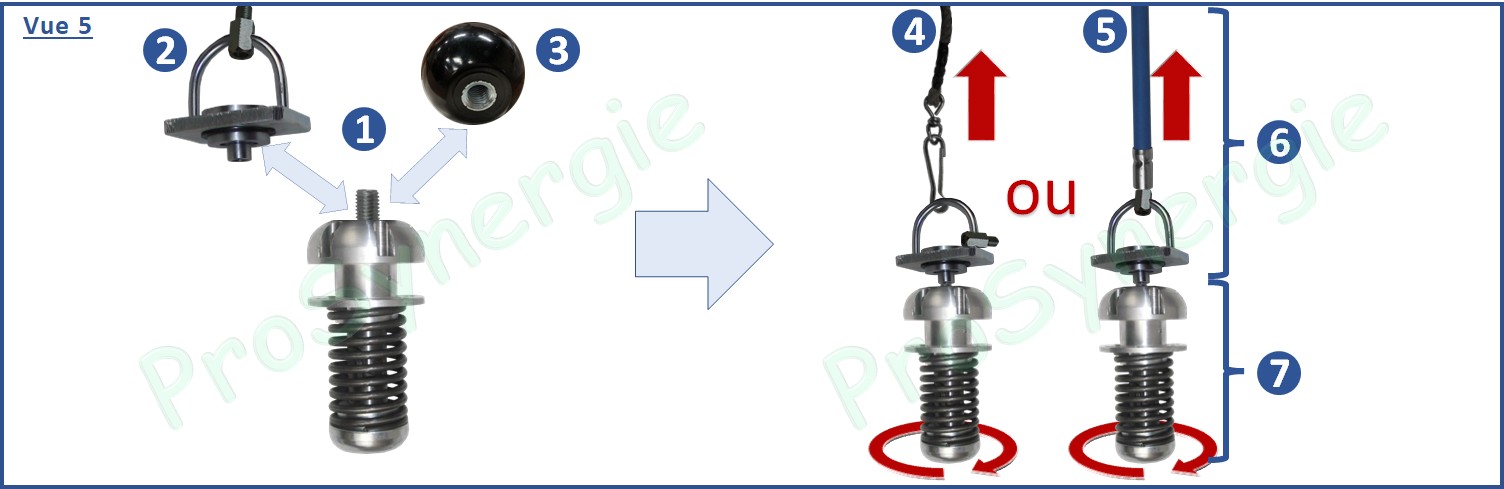

Vue 5 : Manille de Rotonet

Cannes de guidage métalliques

Référence PRO1584

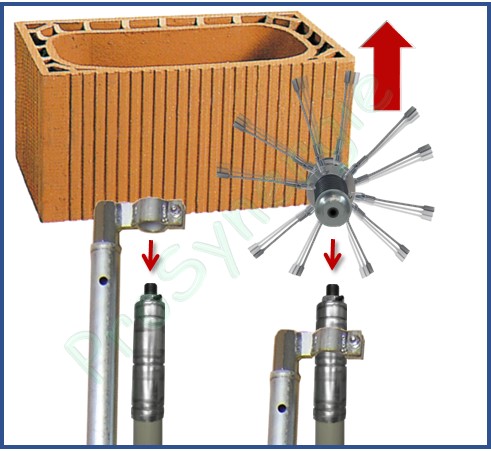

Les cannes de guidage permettent de guider la tête de débistrage du Rotonet, principalement dans les gros conduits conduits ainsi que les larges conduits, pour un débistrage de l’ensemble des parois, et des coins.

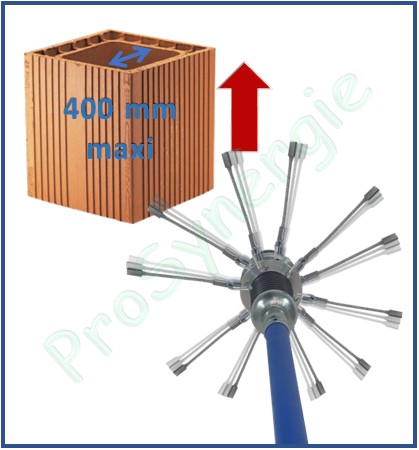

Utilisation sans cannes de guidage : Pour conduits de 400 maximum	Utilisation avec cannes de guidage : Pour conduits supérieur à 400 mm

Référence	Type		Image

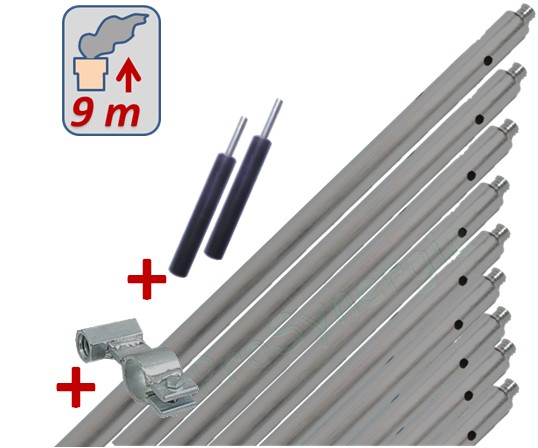

PRO1584	Kit Acier ´´Cheminée de Campagne´´ (contient 9 Cannes acier Ø 30 mm de longueur 1m et 1 adaptable)

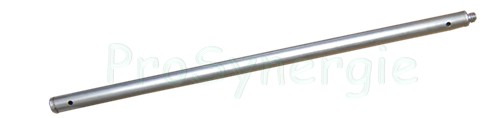

PRO1442	Canne de ramonage métallique - Ø 30 mm (18 x 350)	Longueur 0,5 m
PRO1449		Longueur 0,8 m
PRO1443		Longueur 1 m
PROD0001	Raccord adaptable pour cannes de guidage de Rotonet par le bas
PROD0064	Poignée de serrage (lot de 2) pour canne de ramonage métallique

Pied Tripode

Référence PRO2010
Permet de reposer les cannes de guidage métalliques lors du travail et de basculer l'ensemble de gauche à droite, devant à derrière, etc, afin d'effectuer le travail demandé (débistrage ou autre opérations) sans être obligé de supporter l'ensemble du poids.

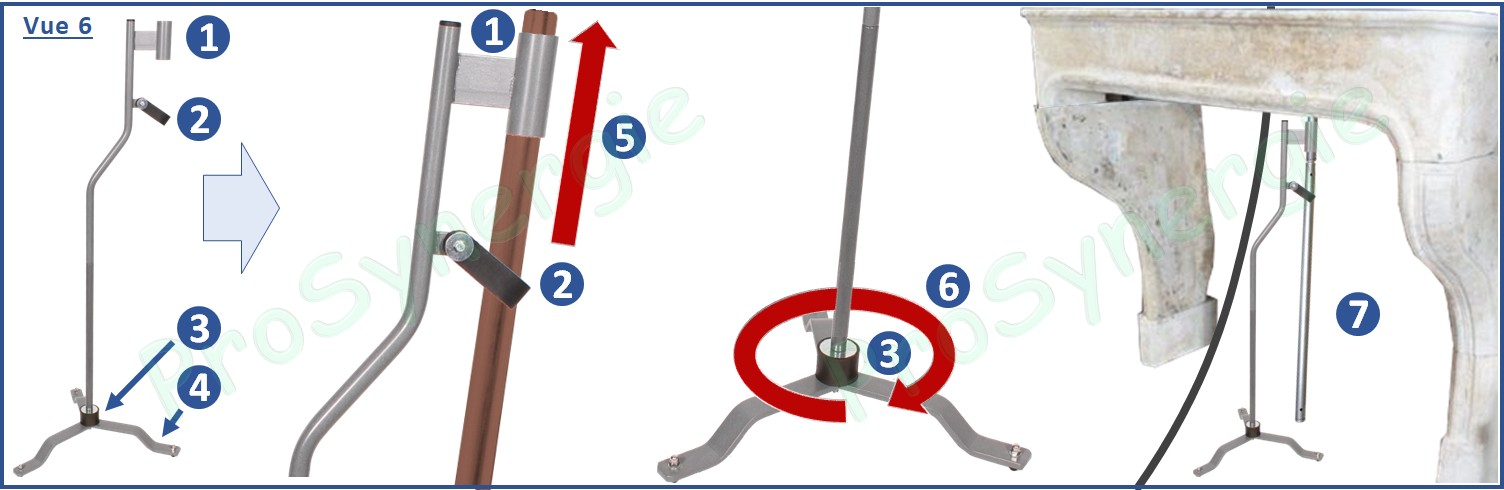

Vue 6 : Pied Tripode
