Notice d´utilisation de l´appareil à rectifier Virax Recti 9

L'appareil à rectifier est destiné à la réparation par ré-usinage, des sièges de robinets.


Mode d'utilisation de l'appareil Recti 9

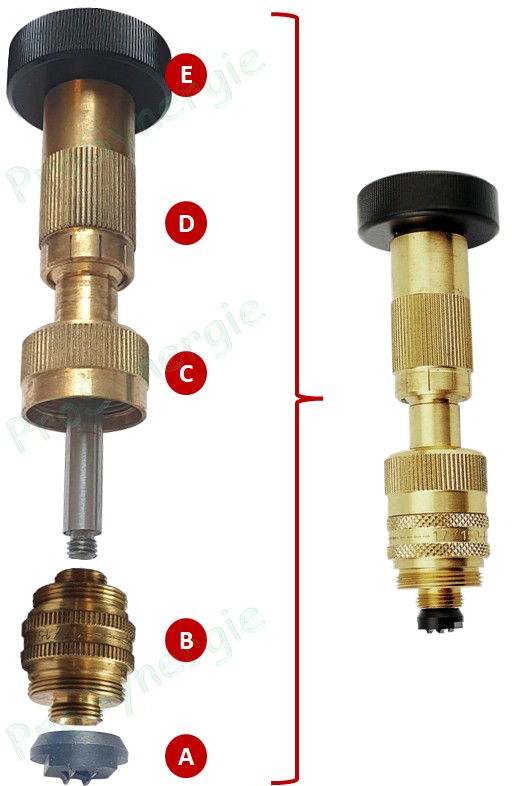

  • E : Molette de rotation de la fraise
  • D : Réglage d'avance de la fraise

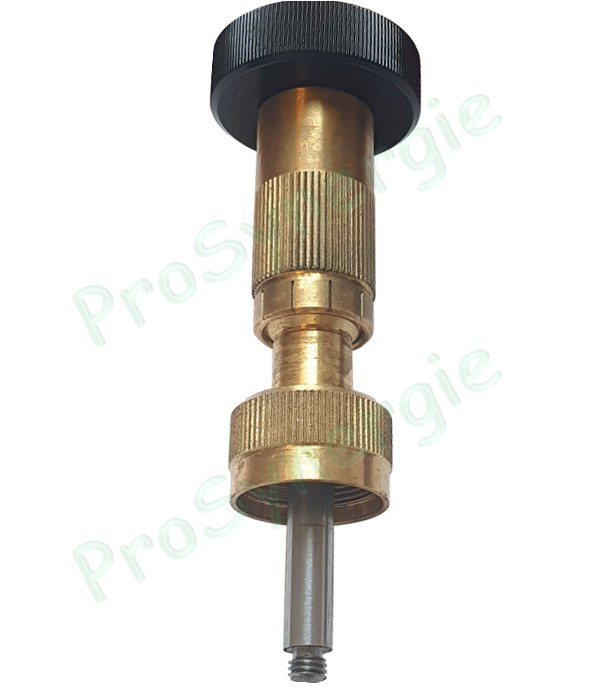

  • C : Raccord de fixation de l'adaptareur au siège de robinet

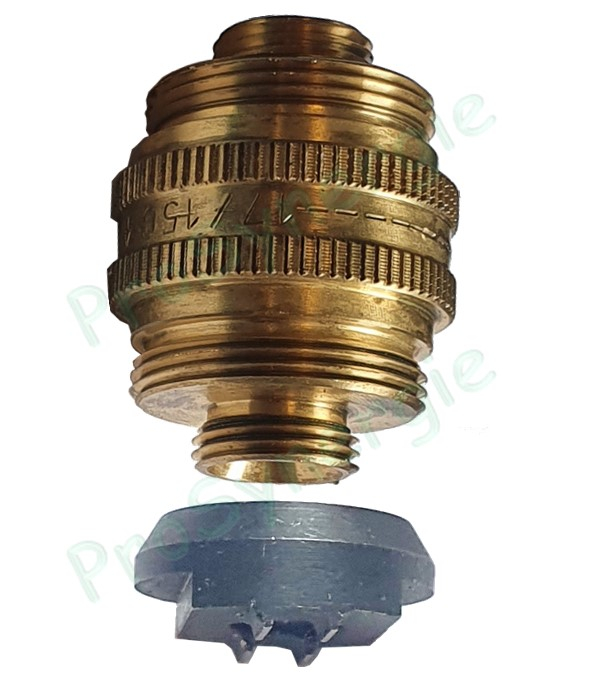

  • B : Adaptareur au siège de robinet
  • A : Fraise
Vue Etapes

Positionnement automatique de la fraise

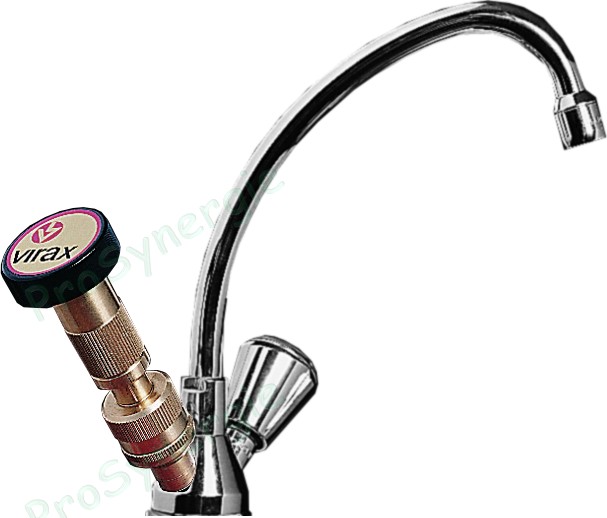

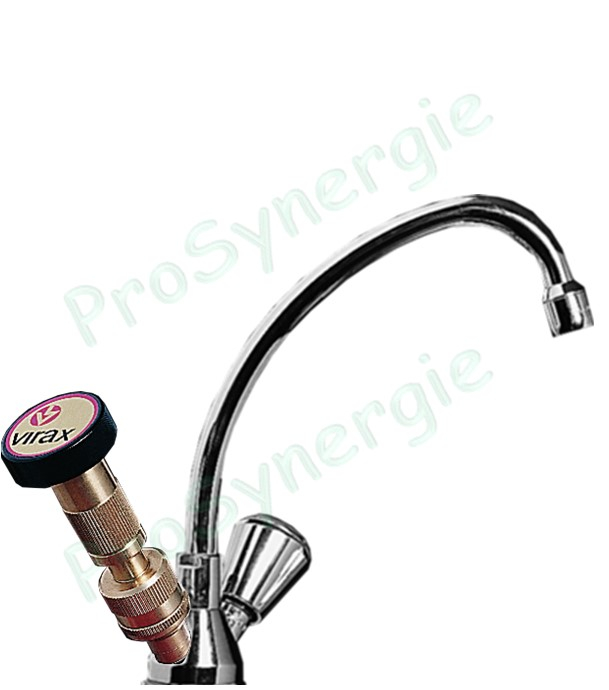

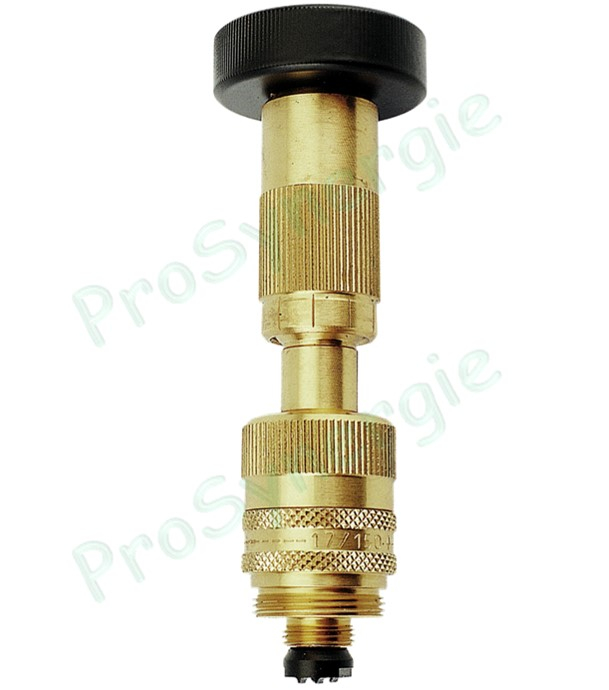

Monter l'embout B et la fraise A adéquats (A se visse sur B et B sur C). Reculer la fraise A au maximum. Installer le Recti 9.

Avance micrométrique

Tourner D pour mettre la fraise en contact avec le siège de robinet et pour programmer l'épaisseur du métal à rectifier :
1 graduation = 0,1 mm

Contrôle sensitif permanent de l'usinage

Tourner E en maintenant D fixe pour rectifier.
La rectification est terminée lorsque E tourne à vide.
